RJ11: El Conector que Nos Conectó al Mundo Digital y Por Qué Aún Importa

El Conector RJ11: El Pilar Oculto en la Historia de la Conectividad

En el vertiginoso mundo del hardware, solemos hablar de CPUs con teraflops de potencia y GPUs que renderizan mundos fotorrealistas. Pero la infraestructura que lo conecta todo se basa en estándares que, aunque parezcan sencillos, fueron revolucionarios. Uno de ellos es el conector Rj11. Para las nuevas generaciones de desarrolladores, este pequeño conector de plástico es una reliquia, totalmente eclipsado por el omnipresente RJ45. Pero para los que vivimos la transición al mundo digital, el RJ11 fue la puerta de entrada a la red de redes. Fue el cable que conectaba nuestras computadoras a la línea telefónica y, con ello, a un universo de información. Este artículo es un deep dive en la historia, tecnología y el legado del RJ11, una pieza clave no solo en telefonía, sino en la historia de la computación personal.

Orígenes e Historia: Más Allá de un Simple Enchufe Telefónico

Para entender la importancia del RJ11, hay que volver a la década de los 70, una era pre-internet. El término 'RJ' (Registered Jack) nació de una iniciativa de estandarización del Bell System en EE.UU. que cambió las reglas del juego. Antes de esto, los teléfonos estaban cableados directamente a la pared; cualquier cambio requería una visita del técnico. El sistema de Jack Registrado introdujo los conectores modulares, permitiendo que cualquiera pudiera conectar y desconectar sus propios dispositivos. El RJ11 se convirtió en el estándar para las líneas telefónicas residenciales. Su diseño, usualmente 6P4C (6 posiciones, 4 contactos), era más que suficiente para las señales de voz, que solo necesitaban un par de cables. Esta simplicidad fue clave para su adopción masiva y sentó un precedente para el ecosistema de hardware abierto que hoy damos por sentado.

La Anatomía del Sistema: Conectores RJ11 y el Indispensable Jack RJ11

Técnicamente, el sistema es simple: el conector macho (el plug) y el receptáculo hembra (el jack rj11). Los conectores rj11 se fijan al final del cable telefónico mediante un proceso de crimpado. Son de plástico transparente para verificar que los hilos de cobre estén en la posición correcta, y una pestaña de plástico asegura una conexión física firme. El jack rj11 es el puerto que encontrábamos en la pared y, crucialmente, en los módems. La calidad de ambos componentes era fundamental; un mal contacto podía introducir ruido o provocar desconexiones, algo que se volvió crítico con la llegada de internet vía telefónica. Un crimpado deficiente o un jack de mala calidad eran la receta para la frustración digital. La disposición de los pines (pinout) es estándar: en una conexión 6P4C, los dos pines centrales (3 y 4) transportan la primera línea telefónica, mientras que los pines 2 y 5 se reservan para una segunda línea.

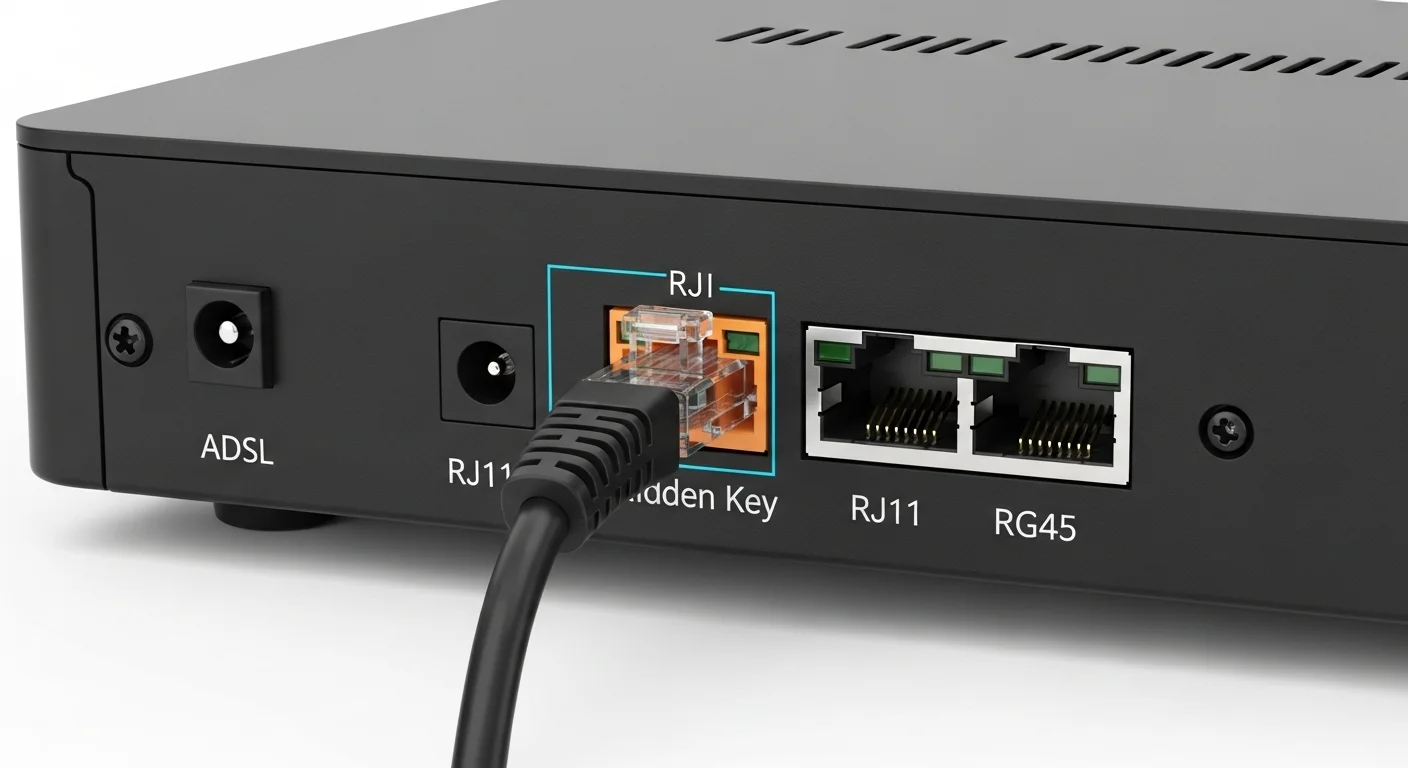

El Amanecer de la Era Online: El Modem RJ11 y la Música del Dial-Up

La entrada triunfal del RJ11 al mundo de la computación fue con el internet por marcación o dial-up. Aquí, el modem rj11 se convirtió en una pieza esencial en cada PC. El módem (Modulador-Demodulador) hacía la magia: convertía los datos digitales del ordenador en una señal de audio analógica para viajar por la red telefónica y viceversa. Quienes vivimos esa época recordamos con una mezcla de nostalgia y horror el sonido estridente de la conexión; esa era la negociación entre dos módems estableciendo un protocolo de comunicación. En el corazón de esa conexión estaba el humilde RJ11. Las velocidades eran irrisorias para los estándares actuales (hablamos de 14.4 kbps a un pico teórico de 56 kbps), pero fue suficiente para que millones enviáramos nuestro primer email y visitáramos nuestra primera página web. El modem rj11 democratizó el acceso a la red, y marcas como U.S. Robotics o 3Com eran los reyes de ese mercado.

La Transición a la Banda Ancha: El ADSL RJ11

El dial-up era lento y ocupaba la línea telefónica. La necesidad de algo mejor nos trajo la tecnología DSL y su variante más popular, ADSL (Asymmetric Digital Subscriber Line). La genialidad del adsl rj11 fue usar la misma infraestructura de cobre telefónico de forma más inteligente. ADSL dividía el ancho de banda, usando las frecuencias bajas para la voz (POTS) y las altas para datos a alta velocidad. Por fin podíamos navegar y hablar por teléfono al mismo tiempo. El nombre 'asimétrico' reflejaba que la velocidad de descarga era mucho mayor que la de subida, adaptándose al consumo típico del usuario. De nuevo, el RJ11 fue el conector elegido. El modem rj11 evolucionó a un módem ADSL. La conexión física era la misma, pero se necesitaba un microfiltro en cada teléfono para separar las señales y evitar interferencias. Este módem ADSL ya solía incluir un puerto de salida Ethernet RJ45, creando el puente entre la vieja y la nueva era de conectividad. Este fue un salto cuántico en velocidad, permitiendo streaming y descargas que antes eran impensables, y transformó para siempre el uso de internet en el hogar.

RJ11 vs RJ45: La Comparativa Definitiva en el Mundo de las Redes

En mi carrera como consultor de TI, una de las confusiones más comunes que he visto es la de los conectores RJ11 y RJ45. A primera vista parecen hermanos, pero en la práctica son mundos aparte. Entender sus diferencias es crucial para cualquier profesional de la tecnología, ya que te salva de diagnósticos erróneos y de dañar equipo. Vamos a desglosar por qué no son intercambiables.

Diferencias Físicas y Estructurales

La diferencia más obvia es el tamaño. El RJ45 es más ancho porque necesita albergar más conductores.

• RJ11: Usa un conector de 6 posiciones, aunque comúnmente solo se usan 2 o 4 contactos (6P2C o 6P4C) para una o dos líneas telefónicas.
• RJ45: Usa un conector 8P8C (8 posiciones, 8 contactos). Los ocho pines son necesarios para las redes Ethernet modernas, como Gigabit Ethernet, que utilizan los cuatro pares de hilos.

Esta diferencia de tamaño hace imposible enchufar un RJ45 en un jack RJ11. Sin embargo, un RJ11 sí entra en un jack RJ45. ¡Y aquí está el peligro! He visto innumerables puertos Ethernet dañados por esta razón. Si el puerto RJ45 no está diseñado para telefonía, los pines del conector RJ11 no se alinearán y pueden doblar o dañar los contactos del jack. Es una reparación que se puede evitar con un poco de conocimiento.

Cableado y Señalización: El Corazón de la Diferencia

Más allá de lo físico, la clave está en el cableado y las señales que transportan.

• RJ11: Usa cable telefónico, con 2 a 6 hilos. Para una conexión adsl rj11, se usa uno o dos pares trenzados. La señal es analógica para voz y una señal modulada de alta frecuencia para datos DSL. Las velocidades, en el mejor de los casos, apenas superan los 24 Mbps en ADSL2+ y dependen críticamente de la distancia a la central.
• RJ45: Usa cables de par trenzado de categorías como Cat5e o Cat6, con cuatro pares trenzados (ocho hilos). El trenzado es fundamental para cancelar interferencias y diafonía. Las señales son puramente digitales y balanceadas, permitiendo velocidades de 1 Gbps como estándar y hasta 10 Gbps o más.

Por esto, no puedes usar un cable de teléfono para una conexión de red, aunque adaptes los conectores. El cable telefónico no tiene ni los hilos ni el trenzado necesarios para mantener la integridad de la señal a las frecuencias de Ethernet. El resultado sería una conexión terrible o inexistente.

Aplicaciones y Casos de Uso

Sus diferencias técnicas definen su campo de juego.

• RJ11: Su territorio es la telefonía analógica (POTS), las líneas DSL (su gran aplicación en computación), faxes y algunos sistemas de punto de venta (POS) o alarmas más antiguos.
• RJ45: Es el rey indiscutible de las redes de área local (LAN). Conecta todo: ordenadores, servidores, routers, switches, impresoras de red... todo lo que requiera acceso a datos a alta velocidad.

El Adaptador rj11 a rj45: ¿Solución o Placebo?

Existen adaptadores rj11 a rj45, pero su uso es muy específico y a menudo se malinterpreta. Un adaptador NO convierte una señal DSL en Ethernet. Su verdadera utilidad está en entornos de cableado estructurado. Imagina una oficina cableada con Ethernet (Cat6) a jacks RJ45 en la pared. Si necesitas conectar un teléfono analógico, usas uno de estos adaptadores. En el panel de parcheo, ese cable se conecta al sistema telefónico (PBX) en lugar de a un switch de red. El adaptador simplemente mapea los pines telefónicos a los pines correctos del cable Ethernet, usándolo como un cable telefónico de alta calidad. Es una solución elegante para un problema muy concreto.

Instalación y Mantenimiento: Herramientas y Buenas Prácticas

Crimpar estos conectores requiere una herramienta de crimpado, a menudo multifuncional para ambos tipos. El proceso es metódico: pelar, ordenar los hilos según el estándar, insertarlos y crimpar. Para los jacks de pared, se usa una herramienta de impacto (punch-down). En mi kit de herramientas nunca falta un probador de cables; puede ahorrarte horas de frustración al verificar la continuidad y el mapeo correcto de los pines. Invertir en buenos materiales y herramientas siempre vale la pena, ya sea para garantizar una conexión ADSL estable o una red Gigabit sin fallos.

El Legado del RJ11 y su Relevancia en el Ecosistema Tecnológico Actual

En un mundo de Wi-Fi 6E y fibra óptica hasta el hogar (FTTH), hablar del Rj11 parece un ejercicio de arqueología digital. Es cierto, su presencia en las laptops y PCs modernos es nula, un destino compartido con los puertos serie y las disqueteras. Sin embargo, darlo por muerto sería un error. Su legado sigue vivo en la infraestructura existente y en los principios de diseño que nos trajeron hasta aquí.

La Lenta Despedida: ¿Por Qué el RJ11 Desapareció de las Computadoras?

La extinción del jack rj11 en los equipos fue una consecuencia directa de la evolución de internet. El auge de la banda ancha por cable coaxial y, sobre todo, por fibra óptica, cambió el paradigma. Estas tecnologías entregan una señal digital directamente. El dispositivo del proveedor (módem de cable u ONT de fibra) hace la traducción inicial, y de ahí hacia la red local, el estándar es Ethernet. El módem integrado en la computadora se volvió obsoleto. A esto se sumó la revolución del Wi-Fi, que eliminó la necesidad de cables para muchos. En la carrera por crear dispositivos más delgados y ligeros, los fabricantes como Apple, Dell o HP eliminaron sin piedad los puertos heredados, y el RJ11 fue uno de los primeros en caer.

Aplicaciones de Nicho y Relevancia Continuada

A pesar de todo, el RJ11 sigue entre nosotros, trabajando en silencio en varios sectores:

• Sistemas Telefónicos de Oficina (PBX): Miles de empresas aún operan con sistemas PBX que usan conectores RJ11 para los teléfonos de escritorio. La migración a VoIP es costosa y gradual.
• Terminales de Punto de Venta (POS): Muchos terminales de venta, especialmente en pequeños negocios, todavía usan una línea telefónica con RJ11 para transacciones con tarjeta o para abrir el cajón de efectivo.
• Sistemas de Alarma y Seguridad: Es común que los paneles de alarma usen una línea telefónica RJ11 como canal de comunicación principal o de respaldo con la central de monitoreo.
• Infraestructura DSL Existente: En muchas áreas, sobre todo rurales, DSL sigue siendo la única opción viable de internet. Para millones, el modem rj11 es una pieza activa y esencial de su día a día.
• Adaptadores de Teléfono Analógico (ATA): En el mundo VoIP, los ATAs son puentes entre lo analógico y lo digital. Tienen un puerto RJ45 para la red y jacks rj11 para conectar teléfonos convencionales.

En estos contextos, saber manejar esta tecnología sigue siendo relevante. La calidad de un cable adsl rj11 todavía importa; uno bien apantallado puede marcar la diferencia en la estabilidad de una conexión DSL en el límite de su alcance.

El Legado Conceptual: Influencia en el Diseño de Redes

Quizás el legado más importante del RJ11 es conceptual. La idea de un conector modular estandarizado y 'plug and play' que el usuario podía manejar fue revolucionaria. Este principio sentó las bases para el RJ45 y el cableado estructurado. La simplicidad que hoy damos por sentada en Ethernet tiene sus raíces en esa innovación telefónica. Además, la experiencia acumulada en la transmisión de datos sobre cobre con DSL influyó en el desarrollo de tecnologías Ethernet más avanzadas, como los estándares que logran velocidades de varios gigabits sobre el mismo tipo de cableado Cat6. La transición del rj11 a rj45 no fue solo un cambio de conector, sino una evolución en la filosofía de la conectividad.

Conclusión: Un Conector para la Historia

El conector Rj11 es mucho más que un enchufe obsoleto. Fue el cordón umbilical que nos conectó por primera vez al ciberespacio. Hizo posible la era del dial-up, que encendió la mecha de la revolución de internet. Luego evolucionó para traer la primera ola de banda ancha con ADSL. Aunque su protagonismo ha terminado, su historia nos enseña sobre la importancia de los estándares abiertos y la evolución tecnológica. Entender el rol del modem rj11 y los conectores rj11 no es mirar al pasado, es comprender los cimientos sobre los que construimos el presente digital. Su legado está en cada paquete de datos que viaja por la red hoy.
