Fundamentos Esenciales del Calibre de Cable: Mm2 y AWG en el Mundo de las Computadoras
El corazón de cualquier dispositivo electrónico, desde el smartphone más simple hasta las supercomputadoras más complejas, es la electricidad. La forma en que esta energía se transporta desde la fuente de alimentación hasta cada uno de los componentes individuales es un factor que puede marcar la diferencia entre un rendimiento óptimo y un fallo catastrófico. Aquí es donde entra en juego la ciencia del calibre de los conductores eléctricos, una disciplina a menudo subestimada por el usuario promedio, pero de vital importancia para ingenieros, ensambladores de PC y profesionales de TI. Los dos sistemas de medición predominantes en el mundo son el milímetro cuadrado (mm2), el estándar métrico internacional, y el American Wire Gauge (AWG), utilizado principalmente en Norteamérica. Comprender sus diferencias, similitudes y, lo más importante, cómo se relacionan entre sí, es el primer paso para dominar el arte de construir y mantener sistemas informáticos robustos y eficientes.
¿Qué es Exactamente el Mm2 y Por Qué Es Tan Importante?
El milímetro cuadrado (mm2) es una unidad de área. Cuando hablamos de un cable, el valor en mm2 se refiere al área de la sección transversal del conductor metálico interno, excluyendo cualquier tipo de aislamiento o revestimiento. Es una medida directa y lógica: un cable con un área de 4 mm2 tiene el doble de cobre (o el material conductor que sea) que un cable de 2 mm2. Esta relación lineal hace que el sistema métrico sea increíblemente intuitivo. La importancia de esta área radica en tres principios físicos fundamentales: capacidad de corriente (ampacidad), resistencia eléctrica y caída de voltaje.
- Ampacidad: Es la cantidad máxima de corriente eléctrica (medida en amperios) que un conductor puede transportar de forma continua sin exceder su temperatura nominal. Un área de sección transversal mayor (más mm2) permite que más electrones fluyan libremente, lo que se traduce en una mayor capacidad para manejar corriente. Intentar pasar demasiados amperios a través de un cable delgado es como intentar forzar el caudal de un río a través de una tubería pequeña: la presión (en este caso, la resistencia) aumenta, generando calor peligroso.
- Resistencia: Todos los materiales conductores presentan una cierta resistencia al paso de la corriente eléctrica. Esta resistencia es inversamente proporcional al área de la sección transversal. En palabras sencillas, un cable más grueso (mayor mm2) tiene menos resistencia que un cable más delgado de la misma longitud y material. Una menor resistencia significa que se pierde menos energía en forma de calor, lo que se traduce en una mayor eficiencia energética y un funcionamiento más frío de los componentes.
- Caída de Voltaje: A medida que la corriente viaja a lo largo de un cable, inevitablemente pierde una pequeña cantidad de voltaje debido a la resistencia del conductor. Esta pérdida se conoce como caída de voltaje. En tramos largos de cable o con cargas de alta potencia, esta caída puede ser significativa. Un voltaje insuficiente puede provocar un funcionamiento inestable de los componentes sensibles de una computadora, como la CPU o la GPU, causando reinicios inesperados, errores de cálculo o incluso daños permanentes. Un cable con mayor sección en mm2 minimiza esta caída de voltaje, asegurando una entrega de energía estable y fiable.
El Sistema American Wire Gauge (AWG): Una Lógica Inversa
Mientras que el sistema mm2 es directo, el American Wire Gauge (AWG) funciona con una escala logarítmica e inversa. [3] Esto significa que a medida que el número de calibre AWG aumenta, el diámetro y el área del cable disminuyen. Por ejemplo, un cable de 18 AWG es más delgado y tiene menos capacidad de corriente que un cable de 16 AWG. Este sistema se originó en el proceso de trefilado del alambre, donde un alambre más grueso pasaba por una serie de troqueles para reducir su diámetro; el número AWG históricamente correspondía al número de pasos de trefilado. [3] Aunque puede parecer contraintuitivo al principio, es el estándar de facto en Estados Unidos y Canadá, por lo que es indispensable entender cómo convertir estos valores a mm2 para poder comparar productos y especificaciones a nivel global.
Conversiones Clave: El Puente Entre AWG y Mm2
La interoperabilidad en un mercado globalizado exige la capacidad de traducir especificaciones. Para cualquiera que trabaje con hardware de computadoras, ciertas conversiones de AWG a mm2 son de uso diario. Analicemos las más comunes:
Conversión de 18 awg a mm2 (Aprox. 0.823 mm2)
El cable de 18 AWG es un caballo de batalla dentro del chasis de una computadora. Se utiliza comúnmente para señales de bajo consumo y para alimentar periféricos que no demandan mucha energía. Lo encontrarás en:
- Cables de ventiladores (coolers): Los ventiladores de caja y de CPU no consumen mucha energía, por lo que el calibre 18 AWG es más que suficiente.
- Cableado de botones y LEDs del panel frontal: Los cables para el botón de encendido, reinicio, y los LEDs de actividad del disco duro manejan corrientes minúsculas.
- Algunos conectores de alimentación SATA y Molex: Especialmente en fuentes de poder de gama baja o más antiguas, aunque las de mayor calidad suelen usar un calibre más grueso para los cables de alimentación principal.
Conversión de 16 awg a mm2 (Aprox. 1.31 mm2)

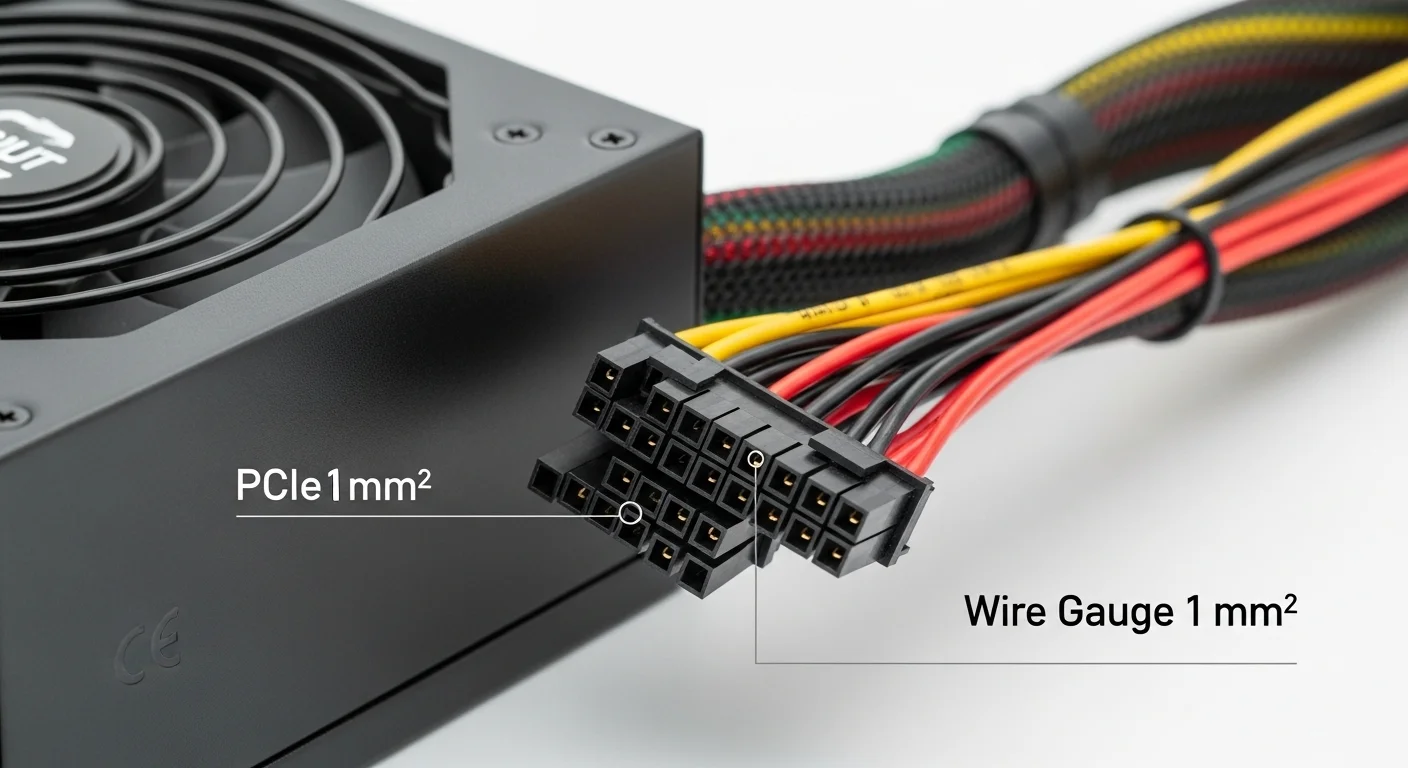

Subiendo un peldaño en la escala, el cable de 16 AWG es el estándar de oro para las fuentes de alimentación (PSU) de alta calidad. La conversión de 16 awg a mm2 nos arroja un área de aproximadamente 1.31 mm2. Esta sección transversal adicional, comparada con el 18 AWG, reduce significativamente la resistencia y la generación de calor. Por esta razón, es el calibre preferido para:
- Conectores de alimentación PCIe para tarjetas gráficas (GPU): Las GPUs modernas pueden consumir cientos de vatios. Utilizar un cable de 16 AWG asegura que la energía se entregue de manera limpia y sin pérdidas significativas, lo cual es vital para el overclocking y la estabilidad.
- Conector de alimentación principal de la CPU (EPS de 8 pines): Al igual que las GPUs, los procesadores de alto rendimiento son muy demandantes.
- Conector ATX de 24 pines a la placa base: Este conector alimenta múltiples componentes de la placa base, y un cableado robusto de 16 AWG garantiza la integridad de la energía en todo el sistema.
Cables para Tareas Pesadas: Cuando la Potencia lo Exige
El mundo de la informática no se detiene en el escritorio. Los centros de datos, los sistemas de servidores y las aplicaciones de audio de alta fidelidad requieren calibres de cable mucho más robustos.
El Cable 4 mm2 (Similar a 11-12 AWG)
Un cable 4 mm2 es una opción muy común en aplicaciones de potencia media a alta. Con un área de sección transversal de 4 milímetros cuadrados, es significativamente más grueso que los cables que se encuentran típicamente dentro de una PC de escritorio. Se utiliza en escenarios como:
- Alimentación para pequeños racks de servidores: Conectando la PDU (Unidad de Distribución de Energía) del rack a la toma de corriente principal.
- Sistemas de alimentación ininterrumpida (UPS) de gama media: El cable que va del UPS a la pared y del UPS a los equipos principales.
- Cableado de altavoces de alta potencia: En sistemas de audio, un cable 4 mm2 puede reducir la resistencia a niveles tan bajos que la señal del amplificador llega a los altavoces sin degradación, especialmente en largas distancias.
Conversión de 6 awg a mm2 (Aprox. 13.3 mm2)
El calibre 6 AWG representa un salto importante en capacidad. La conversión de 6 awg a mm2 nos da un área de 13.3 mm2. Este tipo de cable es para aplicaciones seriamente demandantes de corriente. No lo verás dentro de una computadora, pero sí en la infraestructura que la soporta. Sus usos incluyen la alimentación principal de un rack de servidores completamente cargado o la conexión de baterías en un sistema UPS de gran capacidad.
Conversión de 4 awg a mm2 (Aprox. 21.2 mm2)
Llegando a la cima de lo que comúnmente se discute en contextos informáticos, la conversión de 4 awg a mm2 nos da una impresionante área de 21.2 mm2. Este es un cable de potencia industrial. En un centro de datos, podría ser el cableado que alimenta un panel de distribución completo que, a su vez, alimenta múltiples racks. Su bajísima resistencia lo hace ideal para transportar altas corrientes a largas distancias con una mínima pérdida de energía y generación de calor, factores críticos en la eficiencia operativa de un centro de datos.
En resumen, desde el delicado cableado de 18 AWG que controla los LED de tu gabinete hasta el robusto cable de 4 AWG que alimenta el servidor que hospeda tu sitio web, entender la relación entre mm2 y AWG es fundamental. No es solo una cuestión de especificaciones técnicas; es una cuestión de rendimiento, eficiencia y, sobre todo, seguridad en el complejo ecosistema de las computadoras y la tecnología.
Aplicaciones Prácticas del Calibre de Cableado en Ecosistemas Tecnológicos Modernos
Una vez establecidos los fundamentos teóricos que diferencian el mm2 del AWG y la importancia de la sección transversal de un conductor, es hora de sumergirnos en el 'cómo' y el 'dónde' estos principios se aplican en el mundo real. La elección del calibre de cable correcto no es un ejercicio académico; tiene consecuencias directas y tangibles en el rendimiento, la longevidad y la seguridad de una vasta gama de equipos tecnológicos, desde la computadora de escritorio personalizada hasta complejos sistemas de oficina y entretenimiento. Explorar estas aplicaciones prácticas nos permitirá apreciar por qué prestar atención a detalles como un cable 4 mm2 o la correcta conversión de 16 awg a mm2 puede ser la clave del éxito de un proyecto tecnológico.
El Corazón de la Bestia: Construcción y Modificación de Computadoras Personales (PC Building & Modding)
Para un entusiasta de las computadoras, el ensamblaje o modificación de un PC es un rito de iniciación. La elección de la CPU, la GPU y la memoria RAM acapara la mayor parte de la atención, pero la fuente de alimentación (PSU) y su cableado son el sistema circulatorio que nutre a estos componentes hambrientos de energía. Aquí, la diferencia entre un cable de 18 AWG y uno de 16 AWG es abismal.
- La Tiranía del Voltaje en Componentes de Alto Rendimiento: Una tarjeta gráfica de gama alta, como una NVIDIA GeForce RTX o una AMD Radeon RX, puede tener picos de consumo que superan los 400-500 vatios. Esta energía se suministra a través de uno o varios conectores PCIe de 6+2 u 8 pines. Si los cables que van desde la PSU a estos conectores son demasiado delgados (por ejemplo, 18 AWG en lugar del recomendado 16 AWG), la resistencia inherente del cable causará una caída de voltaje notable bajo carga. Una GPU que espera 12V estables podría recibir 11.7V o menos. Esta discrepancia puede causar inestabilidad en el sistema, resultando en 'crasheos' o cuelgues durante sesiones de juego intenso o renderizado de video. Los overclockers son especialmente sensibles a este fenómeno, ya que empujar los límites de un componente requiere una entrega de energía impecable. La conversión de 16 awg a mm2 (1.31 mm2) ofrece esa seguridad, mientras que la de 18 awg a mm2 (0.823 mm2) no es suficiente para esta tarea crítica.
- El Arte y la Ciencia del 'Sleeving': La modificación de cables, conocida como 'sleeving', es una práctica popular para mejorar la estética de una build. Consiste en reemplazar el revestimiento plástico de los cables de la PSU por fundas trenzadas individuales de colores. Sin embargo, este proceso implica a menudo desmontar los conectores y, a veces, reemplazar el cableado. Un error común entre los principiantes es comprar bobinas de cable 18 AWG por ser más baratas o más fáciles de manejar, y usarlas para todos los conectores. Si bien esto es aceptable para cables de bajo consumo, usarlo para los cables de la CPU o la GPU es un grave riesgo de seguridad. El calor generado por la alta resistencia podría derretir el aislamiento e incluso el 'sleeve', provocando un cortocircuito que podría destruir la placa base, la GPU o la PSU. Por ello, los modders experimentados siempre utilizan cable 16 AWG (1.31 mm2) para las líneas de alta potencia.
Infraestructura Crítica: Entornos de Oficina y Centros de Datos
Al escalar desde una sola computadora a un entorno con docenas o miles de ellas, la gestión de la energía se convierte en un desafío de ingeniería mayúsculo. En este ámbito, calibres como 6 awg a mm2 (13.3 mm2) y 4 awg a mm2 (21.2 mm2) dejan de ser teóricos y se convierten en una necesidad diaria.
- Alimentando Racks de Servidores: Un rack estándar de 42U puede albergar servidores, switches de red, y sistemas de almacenamiento que, en conjunto, consumen varios kilovatios (kW) de potencia de forma continua. La energía se distribuye dentro del rack mediante Unidades de Distribución de Energía (PDU). El cable que alimenta a esta PDU desde el panel de distribución del centro de datos debe ser capaz de manejar esta enorme carga de forma segura. Aquí es donde entra en juego un cable 4 mm2 o calibres aún mayores. Utilizar un cable inadecuado no solo es una violación de los códigos eléctricos, sino que también es ineficiente. La energía perdida en forma de calor por un cable de alta resistencia debe ser evacuada por los sistemas de aire acondicionado del centro de datos, lo que duplica el coste energético: se paga por la energía desperdiciada y por la energía extra para eliminar el calor que genera.
- Sistemas de Alimentación Ininterrumpida (UPS) y su Cableado: Un UPS es esencial para mantener la continuidad del negocio durante un corte de energía. Los UPS de gran capacidad que respaldan centros de datos o edificios de oficinas completos manejan corrientes inmensas, especialmente en el lado de la batería de corriente continua (DC). Las interconexiones entre los bancos de baterías y la unidad inversora del UPS a menudo requieren cables del calibre de 6 awg a mm2 o incluso 4 awg a mm2. La bajísima resistencia de estos cables es crucial para transferir la energía de las baterías al inversor con la máxima eficiencia y la mínima caída de voltaje, asegurando que los equipos conectados reciban el voltaje correcto durante un apagón.
- Venta y Renta de Equipos de Oficina de Alto Consumo: Empresas que ofrecen servicios de renta de equipos de oficina de gran formato, como plotters de impresión, prensas digitales o servidores departamentales, deben ser expertas en estos temas. Al entregar un equipo, es su responsabilidad proporcionar el cableado de alimentación adecuado, que a menudo puede ser un cable 4 mm2 con un conector industrial específico. Un cliente que intenta conectar una máquina de 30 amperios a un enchufe de pared estándar con un cable de PC común (típicamente 18 AWG) no solo no logrará que funcione, sino que creará un peligro de incendio inmediato.
La Fidelidad del Sonido y la Imagen: Sistemas de Audio y Video Profesional
La calidad de la experiencia en un sistema de cine en casa, un estudio de grabación o un auditorio no solo depende de la calidad de los altavoces o proyectores, sino también de la integridad de las señales que los alimentan, incluyendo la energía eléctrica.
- Bocinas (Altavoces) y el Factor de Amortiguamiento: En el audio, el calibre del cable del altavoz tiene un impacto directo en la calidad del sonido. El amplificador necesita controlar el movimiento del cono del altavoz con precisión. La resistencia total del circuito (amplificador + cable + altavoz) afecta a una métrica llamada 'factor de amortiguamiento'. Una resistencia alta en el cable disminuye este factor, lo que hace que el control del amplificador sobre el altavoz sea 'fangoso', afectando especialmente a la respuesta de los bajos, que pueden sonar retumbantes y poco definidos. Para tiradas largas de cable, como en un cine en casa con altavoces traseros, usar un calibre grueso (como 12 o 14 AWG, que son más gruesos que el 16 awg a mm2) es fundamental para preservar la fidelidad del sonido.
- Proyectores y Pantallas de Gran Formato: Un proyector de cine digital o una pantalla LED para eventos en vivo son dispositivos de alto consumo. Un flujo de energía inestable debido a un cable de alimentación subdimensionado no solo puede afectar el brillo y la consistencia del color de la imagen, sino que también puede acortar la vida útil de la costosa lámpara del proyector o de los delicados diodos LED. Garantizar un suministro eléctrico robusto con un cable del calibre adecuado es una inversión en la calidad de la imagen y en la protección del hardware.
Desde el escritorio del gamer hasta el núcleo del centro de datos, la correcta aplicación del calibre de cable es una disciplina transversal a toda la tecnología. Ignorar las especificaciones de AWG, mm2 y la capacidad de corriente no es un atajo, sino un desvío hacia la ineficiencia, la inestabilidad y el peligro. Cada conversión, ya sea de 18 awg a mm2 para un simple ventilador o de 4 awg a mm2 para una infraestructura crítica, cuenta una historia sobre el flujo de energía que da vida a nuestro mundo digital.
Guía Definitiva para la Selección de Cables: Estándares, Compra Inteligente y Tendencias Futuras
Llegamos al punto culminante de nuestro viaje por el mundo del cableado: la toma de decisiones. Armados con el conocimiento de los fundamentos de mm2 y AWG, y habiendo explorado sus aplicaciones prácticas, ahora debemos enfocarnos en cómo elegir, comprar y utilizar los cables correctos de manera segura y eficaz. Esta guía se centrará en los aspectos prácticos de la adquisición, los estándares de seguridad que no deben ignorarse, y una mirada hacia el futuro del transporte de energía en la tecnología. Tomar una decisión informada sobre un simple cable 4 mm2 o entender las implicaciones de la conversión 4 awg a mm2 puede ser la diferencia entre un sistema duradero y una costosa falla prematura.
Cómo Comprar Cables Como un Profesional: Más Allá del Precio
En el mercado de los componentes electrónicos, la tentación de optar por la opción más económica es fuerte. Sin embargo, con el cableado, esta puede ser una decisión peligrosa y costosa a largo plazo. Aquí hay una lista de verificación para realizar una compra inteligente:
- Leer las Marcas del Cable: El aislamiento de un cable de calidad está repleto de información. Busca inscripciones que indiquen el calibre (por ejemplo, '16AWG' o '1.31mm²'), el tipo de material del conductor, la tensión nominal (ej. 300V, 600V) y las certificaciones de seguridad. La ausencia de estas marcas es una señal de alerta inmediata.
- Cobre Puro vs. Aluminio Revestido de Cobre (CCA): Este es uno de los puntos más críticos. Los cables de Aluminio Revestido de Cobre (Copper-Clad Aluminum o CCA) son significativamente más baratos que los de cobre puro. Sin embargo, el aluminio tiene aproximadamente un 61% de la conductividad del cobre. Esto significa que un cable CCA de 16 AWG tiene una resistencia mucho mayor, similar a la de un cable de cobre de 18 AWG. Utilizar cables CCA en aplicaciones de alta corriente para las que no están diseñados es un riesgo de incendio masivo. Para cualquier aplicación crítica en computadoras o infraestructura, como los cables de alimentación PCIe o el cableado de servidores, insiste siempre en cobre puro (OFC - Oxygen-Free Copper).
- Calidad del Aislamiento: El revestimiento del cable, o chaqueta, es tan importante como el conductor. Debe ser de un material resistente al calor y a la abrasión. Los tipos de aislamiento comunes incluyen PVC (Cloruro de Polivinilo), y para aplicaciones más exigentes, termoplásticos como el TPE. La temperatura nominal del aislamiento (ej. 80°C, 105°C) indica la temperatura máxima que puede soportar de forma continua. En espacios cerrados y calientes como el interior de una PC o un rack, un aislamiento de mayor temperatura es una inversión en seguridad.
- Flexibilidad y Conectores: La calidad de un cable también se refleja en su construcción. Un cable con un mayor número de hilos finos (mayor 'strand count') será más flexible y resistente a la rotura por fatiga que un cable con un solo hilo sólido o pocos hilos gruesos. Además, verifica la calidad de los conectores. Unos terminales mal crimpados pueden crear puntos de alta resistencia, generando calor exactamente donde no lo quieres: en la conexión con tu costoso hardware.
Navegando el Laberinto de los Estándares y Certificaciones de Seguridad
Las certificaciones no son meros logotipos; son una garantía de que el producto ha sido sometido a pruebas por parte de terceros para cumplir con rigurosos estándares de seguridad y rendimiento. [3]
- UL (Underwriters Laboratories): Es la certificación más reconocida en Norteamérica. Un listado UL ('UL Listed') significa que la muestra de producto ha sido probada por UL y cumple con sus estándares de seguridad. Busca el logo de UL en los cables de alimentación, fuentes de poder y PDUs.
- CE (Conformité Européenne): Es una marca de certificación obligatoria para ciertos productos vendidos dentro del Espacio Económico Europeo. Indica que el fabricante declara la conformidad con la legislación de la UE en materia de salud, seguridad y protección del medio ambiente.
- RoHS (Restriction of Hazardous Substances): Esta directiva restringe el uso de materiales peligrosos específicos (como plomo, mercurio y cadmio) en la fabricación de equipos eléctricos y electrónicos. Un cable con certificación RoHS es una opción más segura para el medio ambiente y para la salud de quienes manipulan los equipos.
Mirando Hacia el Futuro: La Evolución de la Entrega de Energía
El panorama de la entrega de energía en la tecnología no es estático. Está en constante evolución, impulsado por la demanda de más potencia en formatos más pequeños y eficientes.
- USB Power Delivery (USB-PD) y Extended Power Range (EPR): El estándar USB-C ha revolucionado la conectividad, pero su capacidad para entregar energía es su característica más impresionante. El estándar USB-PD 3.1 con Extended Power Range (EPR) ahora permite entregar hasta 240 vatios (48V a 5A) a través de un solo cable USB-C. Esto está borrando la línea entre los cargadores de portátiles y los cargadores de dispositivos más pequeños. Sin embargo, esto impone enormes exigencias a los minúsculos cables dentro del conector USB-C. Solo los cables certificados para EPR, con una construcción interna robusta y un chip de identificación 'e-marker' que comunica su capacidad, pueden manejar esta potencia de forma segura. Aquí, la conversión de calibres como 18 awg a mm2 se vuelve relevante incluso a esta microescala para entender los desafíos de ingeniería.
- Power over Ethernet (PoE): La tecnología PoE permite que los cables de red Ethernet transporten datos y energía eléctrica. Los últimos estándares, como PoE++ (IEEE 802.3bt), pueden suministrar hasta 90-100 vatios, suficiente para alimentar cámaras de seguridad PTZ (Pan-Tilt-Zoom), teléfonos de video, puntos de acceso Wi-Fi de alto rendimiento e incluso algunas computadoras thin-client. Esto simplifica enormemente las instalaciones, pero requiere el uso de cableado de red de alta calidad (Categoría 6A o superior) con conductores de cobre puro de un calibre adecuado (típicamente 23 AWG) para manejar la corriente sin sobrecalentarse.
- Tecnología de Carga GaN (Nitruro de Galio): Los cargadores basados en GaN son significativamente más pequeños, ligeros y eficientes que los cargadores tradicionales basados en silicio. Esta eficiencia significa que menos energía se desperdicia como calor, lo que permite diseños increíblemente compactos. Un cargador GaN de 100W puede ser del tamaño de un cargador de teléfono antiguo. Esta tecnología, combinada con USB-PD, está impulsando la necesidad de cables de alta calidad que sean a la vez robustos eléctricamente y físicamente portátiles.
En conclusión, nuestra exploración detallada, desde la conversión fundamental de 16 awg a mm2 hasta las demandas de potencia de calibres industriales como el que se obtiene al convertir 6 awg a mm2, subraya una verdad universal: la energía es la base de toda la tecnología. La elección de un cable no es una decisión trivial. Requiere una comprensión de los estándares, un ojo crítico para la calidad y una conciencia de las demandas de la aplicación. Ya sea que estés construyendo tu propia PC, equipando una oficina, invirtiendo en la renta de equipos o diseñando la infraestructura para un centro de datos, cada cable es un eslabón en una cadena. Un eslabón débil, ya sea un conductor de 18 awg a mm2 donde se necesita más capacidad o un robusto cable 4 mm2 mal instalado, puede comprometer todo el sistema. Al invertir tiempo en seleccionar el cableado correcto, estás invirtiendo en la fiabilidad, la eficiencia y la seguridad de tu tecnología. Para información técnica adicional, puede consultar recursos de ingeniería como esta tabla de conversión de AWG a MM2. [2]
