El Corazón de la Conectividad: Introducción y Dominio del Patch Cord de Cobre
En el complejo ecosistema de la tecnología y las redes de computadoras, existen componentes que, aunque pequeños y a menudo pasados por alto, son absolutamente fundamentales para el funcionamiento de todo el sistema. El Patch Cord es, sin duda, uno de estos héroes anónimos. No es simplemente un 'cable'; es el medio físico a través del cual fluyen los datos, una pieza de ingeniería diseñada para garantizar la integridad y velocidad de la información que conecta nuestras computadoras a la red y al mundo. Comprender su importancia, sus tipos y sus características es el primer paso para construir una infraestructura de red robusta, eficiente y fiable. Un patch cord, también conocido como cable de conexión o latiguillo, es un tramo de cable con conectores en ambos extremos utilizado para conectar un dispositivo a otro en una red. [2, 4] Su función principal es proporcionar la flexibilidad necesaria en los puntos de conexión, como desde un panel de parcheo (patch panel) a un switch, o desde una roseta de pared a una computadora. [26] Mientras que el cableado estructurado que corre por las paredes y techos es permanente y rígido, el cable patch cord es el componente dinámico que permite cambios, adiciones y movimientos de equipos con facilidad, sin alterar la instalación principal. [26]
La Anatomía de un Cable de Red: Más Allá del Plástico
Para apreciar la diferencia entre las distintas categorías, es vital entender de qué está hecho un patch cord de cobre. Internamente, consta de ocho hilos de cobre, agrupados en cuatro pares trenzados. Esta torsión no es accidental; es una técnica de ingeniería crucial para reducir la diafonía (crosstalk) y la interferencia electromagnética (EMI) de fuentes externas, como cables de alimentación u otros cables de datos. [7, 45] Cada hilo está recubierto de un aislante plástico, y todo el conjunto está protegido por una cubierta exterior o chaqueta. La calidad de estos materiales, desde la pureza del cobre hasta la resistencia de la chaqueta, impacta directamente en el rendimiento y la durabilidad del cable. Una variante importante es el blindaje. Los cables UTP (Unshielded Twisted Pair o Par Trenzado No Blindado) son los más comunes en entornos de oficina y hogar. Sin embargo, en ambientes con alta interferencia electromagnética, como fábricas o cerca de motores grandes, se utilizan cables blindados. Estos pueden ser F/UTP (con una lámina de blindaje global), S/FTP (con blindaje individual para cada par y una malla global) entre otras combinaciones, que ofrecen una protección superior contra el ruido eléctrico que podría corromper la señal de datos.
La Evolución de las Categorías: De lo Básico a la Ultra Velocidad
La industria ha establecido diferentes categorías de cables de par trenzado, cada una con especificaciones de rendimiento más estrictas que la anterior. Aunque existen categorías más antiguas como Cat3 y Cat5, el estándar mínimo aceptado hoy en día para cualquier red de computadoras es Cat5e. Sin embargo, para nuevas instalaciones, la elección se centra principalmente entre dos potencias: Cat 6 y Cat 6a.
Patch Cord Cat 6: El Estándar de Oro para Redes Gigabit
El patch cord cat 6 representó un salto significativo en rendimiento sobre su predecesor, Cat5e. Diseñado para operar a una frecuencia de hasta 250 MHz (más del doble que los 100 MHz de Cat5e), es la opción predilecta para redes Gigabit Ethernet (1000 Mbps o 1 Gbps) en distancias de hasta 100 metros. [8, 41] Además, puede soportar velocidades de 10 Gigabit Ethernet en distancias más cortas, generalmente hasta 55 metros, aunque esto puede variar según las condiciones del entorno. [28, 41] Físicamente, los cables patch cord cat 6 suelen tener un trenzado más apretado de los pares y, en muchos casos, incluyen una estría interna de plástico (conocida como 'spline') que aísla los cuatro pares entre sí, reduciendo aún más la diafonía interna. [8] Esta construcción más robusta garantiza una señal más limpia y fiable, lo que se traduce en menos retransmisiones de datos y una experiencia de red más fluida. Es la elección perfecta para la mayoría de las oficinas, redes domésticas avanzadas, y para conectar estaciones de trabajo, impresoras de red, puntos de acceso Wi-Fi y otros dispositivos que requieren una conexión sólida y de alta velocidad.
Patch Cord Cat 6a: Preparado para 10G y el Futuro
La 'a' en patch cord cat 6a significa 'aumentado' (augmented), y no es una exageración. Este estándar eleva el rendimiento a un nuevo nivel. Soporta frecuencias de hasta 500 MHz y está diseñado para ejecutar de manera fiable 10 Gigabit Ethernet (10GBASE-T) a lo largo de toda la distancia permitida de 100 metros. [28, 45] Esta capacidad lo convierte en el estándar de cobre preferido para centros de datos, redes empresariales de alto rendimiento y cualquier entorno que necesite una conexión a prueba de futuro. [41] Para lograr este rendimiento, los cables patch cord cat 6a son notablemente más gruesos y menos flexibles que sus contrapartes Cat 6. Suelen incorporar un blindaje más robusto (a menudo F/UTP como mínimo) para mitigar la 'diafonía exógena' (Alien Crosstalk), que es la interferencia entre cables adyacentes, un problema significativo a las altas frecuencias de 10G. La inversión en una infraestructura basada en patch cord cat 6a es una decisión estratégica. Garantiza que la red podrá soportar no solo los dispositivos actuales de alta demanda, como servidores y sistemas de almacenamiento en red (NAS), sino también futuras tecnologías que requerirán un ancho de banda masivo. Si estás implementando una nueva red en un entorno profesional o eres un entusiasta que busca el máximo rendimiento, optar por Cat 6a es la decisión más lógica y rentable a largo plazo.
Es crucial entender que para que una red funcione a la velocidad de su categoría más alta, todos los componentes deben cumplir con ese estándar. De nada sirve tener un switch y una tarjeta de red de 10G si se conectan con un cable patch cord de categoría inferior, ya que el cable actuará como un cuello de botella, limitando el rendimiento global. En el ámbito comercial, además de la venta de equipos individuales, muchas empresas de soluciones de TI ofrecen servicios de diseño e instalación de redes, donde la elección correcta del cableado, incluyendo el patch cord cat 6 o el patch cord cat 6a, es parte fundamental del proyecto. Para eventos o instalaciones temporales, incluso existe la opción de rentar equipos de red preconfigurados, donde todos los componentes, incluidos los patch cords, están garantizados para ofrecer el rendimiento esperado sin necesidad de una inversión de capital inicial.
Concluyendo esta primera inmersión, el patch cord de cobre es un componente sofisticado. La elección entre un robusto y versátil patch cord cat 6 y un potente patch cord cat 6a preparado para el futuro depende de las necesidades específicas de velocidad, la escala de la red y el presupuesto. La próxima sección nos llevará al siguiente nivel de velocidad y tecnología, explorando el mundo del patch cord de fibra óptica, donde la luz misma se convierte en la portadora de nuestros datos.
La Revolución de la Luz: El Mundo del Patch Cord de Fibra Óptica
Mientras que el cobre ha sido el pilar de las redes de área local durante décadas, la creciente demanda de mayor ancho de banda, distancias más largas y total inmunidad a las interferencias eléctricas ha impulsado la adopción masiva de una tecnología superior: la fibra óptica. El patch cord de fibra óptica es el componente clave que permite la interconexión flexible en este universo de alta velocidad, sirviendo como el puente esencial entre equipos de red y la infraestructura de cableado troncal. [1, 14] A diferencia de los cables de cobre que transmiten datos mediante señales eléctricas, el cable patch cord de fibra utiliza pulsos de luz para transportar información, lo que le confiere ventajas fundamentales que transforman las capacidades de las redes de computadoras.
Fundamentos de la Fibra Óptica: Luz como Información
Un patch cord de fibra optica consiste en un núcleo de vidrio o plástico extremadamente puro y delgado, por donde viaja la luz. [34] Este núcleo está rodeado por una capa de material óptico llamado revestimiento (cladding), que tiene un índice de refracción más bajo. Esta diferencia obliga a la luz a reflejarse internamente, manteniéndola confinada dentro del núcleo y permitiendo que recorra grandes distancias con una atenuación mínima. [34] Todo esto está protegido por una serie de recubrimientos y una chaqueta exterior que le dan resistencia mecánica. Las ventajas son abrumadoras: velocidades de transmisión que superan con creces las del cobre, capacidad para cubrir distancias de kilómetros en lugar de metros, y una inmunidad total a la interferencia electromagnética (EMI) y de radiofrecuencia (RFI), lo que los hace ideales para entornos industrialmente ruidosos o para instalaciones de alta seguridad. [17] Esto los hace indispensables en centros de datos, redes metropolitanas (MAN), y como troncales de alta velocidad en grandes campus corporativos y universitarios. La elección del patch cord de fibra optica correcto depende de dos factores cruciales: el modo de la fibra y el tipo de conector.
Monomodo vs. Multimodo: La Decisión Fundamental
La distinción más importante en el mundo del patch cord de fibra optica es la diferencia entre la fibra monomodo y la multimodo. [36] Esta elección determina la distancia, el ancho de banda y el costo de la infraestructura.
Patch Cord de Fibra Óptica Multimodo (MMF): Ideal para Distancias Cortas
La fibra multimodo tiene un diámetro de núcleo relativamente grande (típicamente 50 o 62.5 micrómetros), lo que permite que múltiples rayos de luz (modos) viajen a través de él simultáneamente. [14, 34] Estos rayos rebotan en el interior del núcleo en diferentes ángulos. Debido a que cada modo recorre una distancia ligeramente diferente, se produce un fenómeno llamado 'dispersión modal', que puede hacer que el pulso de luz se ensanche y se degrade a lo largo de la distancia, limitando el alcance efectivo del cable. [31] Por esta razón, la fibra multimodo es perfecta para aplicaciones de corta distancia, como dentro de un edificio o un centro de datos. [14] Generalmente utiliza fuentes de luz más económicas como los LEDs (Diodos Emisores de Luz) o VCSELs (Láseres de Emisión Superficial de Cavidad Vertical). Existen varias generaciones de fibra multimodo, identificadas por el prefijo 'OM' (Optical Multimode):
- OM1 y OM2: Las generaciones más antiguas, con chaquetas de color naranja, adecuadas para velocidades de hasta 1 Gbps. [31]
- OM3: Con chaqueta color aguamarina, es una fibra optimizada para láser que puede soportar 10 Gbps hasta 300 metros. [31]
- OM4: Con chaqueta violeta (o aguamarina), es una versión mejorada de OM3 que extiende el alcance de 10 Gbps a 400 metros y puede soportar 40/100 Gbps en distancias más cortas. [31]
- OM5: Conocida como Wideband Multimode Fiber (WBMMF) y con chaqueta verde lima, está diseñada para soportar la multiplexación por división de longitud de onda corta (SWDM), permitiendo transmitir múltiples señales en diferentes longitudes de onda a través de una sola fibra, aumentando enormemente el ancho de banda para futuras aplicaciones. [31]
Cuando se habla de un patch cord de fibra optica para conectar servidores a switches dentro de un mismo rack o entre racks adyacentes, generalmente se está haciendo referencia a un patch cord multimodo OM3 o OM4.
Patch Cord de Fibra Óptica Monomodo (SMF): El Campeón de Larga Distancia
La fibra monomodo tiene un núcleo extremadamente pequeño (alrededor de 9 micrómetros), tan delgado que solo permite que un único rayo de luz (un solo modo) se propague en línea recta por el centro del núcleo. [36] Esto elimina por completo la dispersión modal, lo que permite que la señal mantenga su integridad a lo largo de distancias inmensas, de decenas e incluso cientos de kilómetros. [36] Requiere fuentes de luz más precisas y potentes, como los láseres de estado sólido, que son más costosos. Los patch cords monomodo, identificados por una chaqueta de color amarillo, son el estándar para las telecomunicaciones, proveedores de internet (FTTH - Fiber to the Home), y para interconectar edificios en un campus o ciudades enteras. Se clasifican con el prefijo 'OS' (Optical Singlemode), siendo OS2 el estándar más común actualmente, diseñado para aplicaciones de interior y exterior. [31]

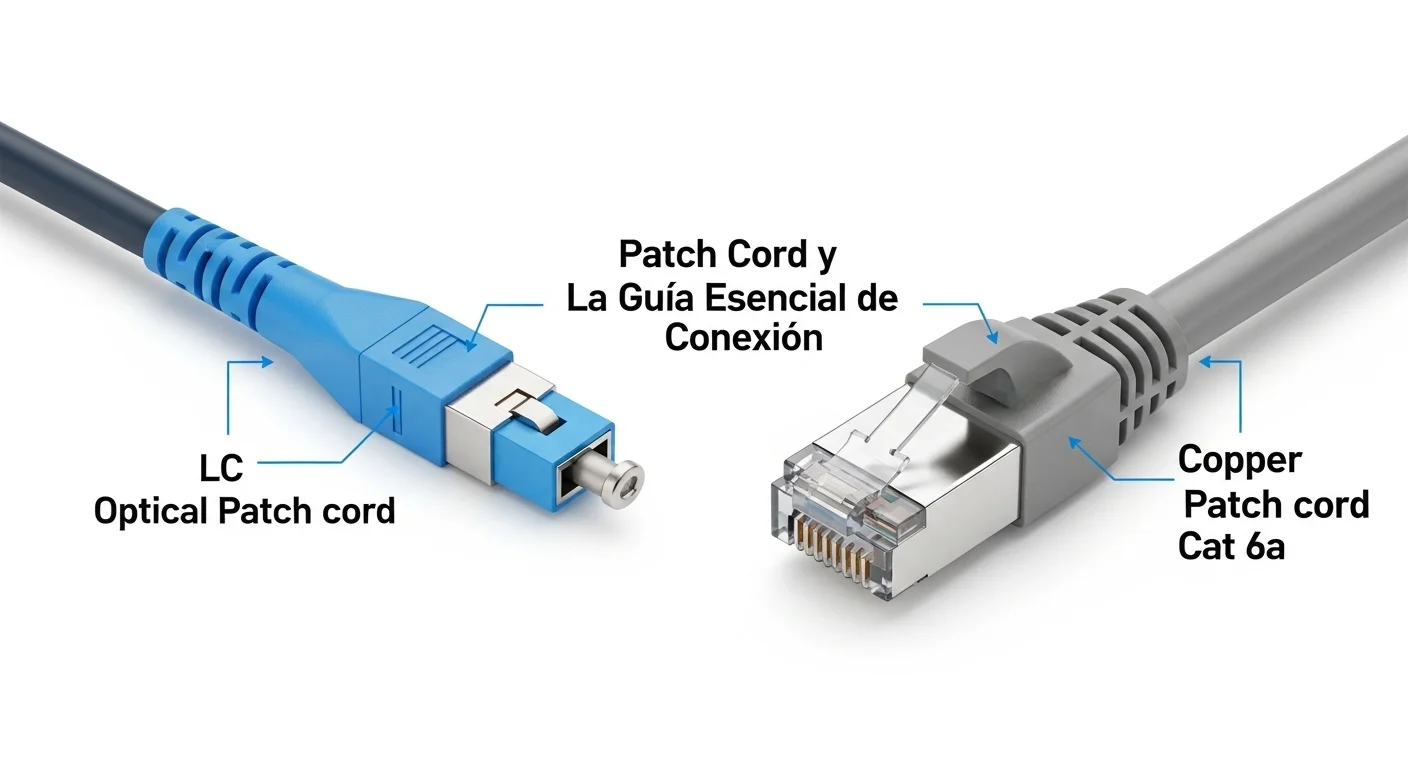

Un Ecosistema de Conectores: LC, SC, ST y Más
Un patch cord de fibra óptica es inútil sin los conectores en sus extremos que permiten la conexión a los equipos. A lo largo de los años, han surgido varios estándares, cada uno con sus propias ventajas. [13, 32]
- Conector LC (Lucent Connector): Actualmente el más popular, especialmente en entornos de alta densidad como los centros de datos. [13, 33] Su pequeño tamaño permite duplicar el número de puertos en un panel o switch en comparación con conectores más antiguos. Utiliza un mecanismo de pestillo similar al RJ45. [32]
- Conector SC (Subscriber Connector): Otro conector muy común, conocido por su excelente rendimiento y su sencillo mecanismo de conexión push-pull (empujar y tirar). [32] Su forma cuadrada y tamaño mayor lo hacen muy robusto y fácil de manejar.
- Conector ST (Straight Tip): Un conector más antiguo que fue muy popular en redes multimodo. Utiliza un montaje de bayoneta (girar y bloquear), similar a un conector BNC, que proporciona una conexión muy segura. [13, 43]
- Conector FC (Ferrule Connector): Similar al ST pero con un mecanismo de rosca, lo que lo hace ideal para entornos con altas vibraciones, como aplicaciones industriales o de aviónica. [13]
Un cable patch cord de fibra puede tener el mismo conector en ambos extremos (por ejemplo, LC a LC) o conectores diferentes (híbrido, como LC a SC), para actuar como un adaptador entre equipos con puertos distintos. Además, pueden ser Simplex (una sola fibra y un conector, para comunicación en una sola dirección) o Dúplex (dos fibras y dos conectores, para comunicación bidireccional simultánea), que es lo más común en redes de datos. [1] La elección del conector dependerá exclusivamente de los puertos disponibles en los dispositivos que se desean conectar (switches, tarjetas de red, conversores de medios, etc.).
En resumen, la transición a la fibra óptica representa un salto cuántico en la capacidad de las redes. La elección entre un patch cord de fibra óptica multimodo para el interior del edificio y uno monomodo para largas distancias es el primer paso. Luego, se debe seleccionar el tipo de conector correcto (predominantemente LC o SC en la actualidad) para asegurar la compatibilidad con el hardware existente. Dominar estos conceptos permite diseñar y mantener redes de computadoras capaces de satisfacer las más exigentes demandas de datos del presente y del futuro. La siguiente parte integrará todo este conocimiento en una guía práctica para la selección y aplicación en escenarios del mundo real.
Guía Práctica y Aplicaciones Profesionales: Eligiendo el Patch Cord Perfecto
Con un conocimiento sólido sobre las categorías de cobre y los tipos de fibra óptica, el siguiente paso es aplicar esta sabiduría en escenarios prácticos. La selección del cable patch cord adecuado no es una decisión trivial; es una elección estratégica que impacta directamente en el rendimiento, la fiabilidad y la escalabilidad de cualquier red de computadoras. Ya sea para una pequeña oficina en casa, una corporación multinacional o un centro de datos de hiperescala, seguir un proceso de selección lógico garantiza una inversión inteligente y una conectividad sin problemas.
Guía de Selección Paso a Paso: El Proceso Lógico
Elegir el patch cord correcto implica responder a una serie de preguntas clave sobre los requerimientos de la red. [15]
Definir el Entorno y la Aplicación: ¿Dónde se utilizará el cable? Una red doméstica tiene requisitos muy diferentes a los de un centro de datos o una planta industrial. El entorno determinará la necesidad de blindaje en los cables de cobre (como el patch cord cat 6a) o chaquetas especiales (LSZH - Low Smoke Zero Halogen) en áreas con estrictas normativas de seguridad contra incendios.
Determinar los Requisitos de Velocidad y Ancho de Banda: ¿Qué velocidad necesita la red ahora y en el futuro previsible? Para conexiones estándar de 1 Gbps, un patch cord cat 6 es más que suficiente y ofrece un excelente equilibrio entre costo y rendimiento. [47] Si la red requiere o requerirá 10 Gbps, especialmente para conectar servidores, almacenamiento de alta velocidad o switches troncales, la inversión en patch cord cat 6a es obligatoria. [41] Para velocidades superiores a 10 Gbps o para troncales de agregación, el patch cord de fibra óptica es la única opción viable.
Calcular la Distancia de Conexión: La longitud del cable es un factor crítico. Para el cobre, la regla general es un máximo de 100 metros para el canal completo (incluyendo los patch cords). [45] Si se necesita superar esa distancia, por ejemplo, para conectar dos edificios, el patch cord de fibra optica monomodo es la solución. Para conexiones dentro de un centro de datos que superan unos pocos metros, la fibra multimodo (OM3, OM4) suele ser más rentable y eficiente que el cobre de 10G.
Verificar la Compatibilidad de Puertos y Conectores: Este es un punto crucial. Para el cobre, el conector RJ45 es universal. Sin embargo, para la fibra, es imperativo comprobar si los puertos de los equipos (switches, tarjetas SFP+, etc.) son LC, SC u otro tipo. [40] Comprar un patch cord de fibra optica con los conectores equivocados es un error costoso y frustrante. Es perfectamente común usar un cable híbrido, como SC a LC, si los dispositivos en cada extremo tienen puertos diferentes.
Seleccionar Longitud y Color Adecuados: Los patch cords vienen en una vasta gama de longitudes, desde unos pocos centímetros hasta decenas de metros. Usar un cable de la longitud justa es fundamental para la buena gestión del cableado. Un cable demasiado largo crea un desorden inmanejable en el rack, que no solo es antiestético sino que también puede obstruir el flujo de aire y dificultar el mantenimiento. Por otro lado, un cable demasiado corto simplemente no funcionará. El uso de diferentes colores para los patch cords es una práctica recomendada en entornos profesionales. Por ejemplo, se pueden usar cables azules para los datos de los usuarios, rojos para los servidores, amarillos para las conexiones de almacenamiento, etc. Esta codificación por colores simplifica enormemente la identificación y el seguimiento de las conexiones.
Aplicaciones en el Mundo Real: El Patch Cord en Acción

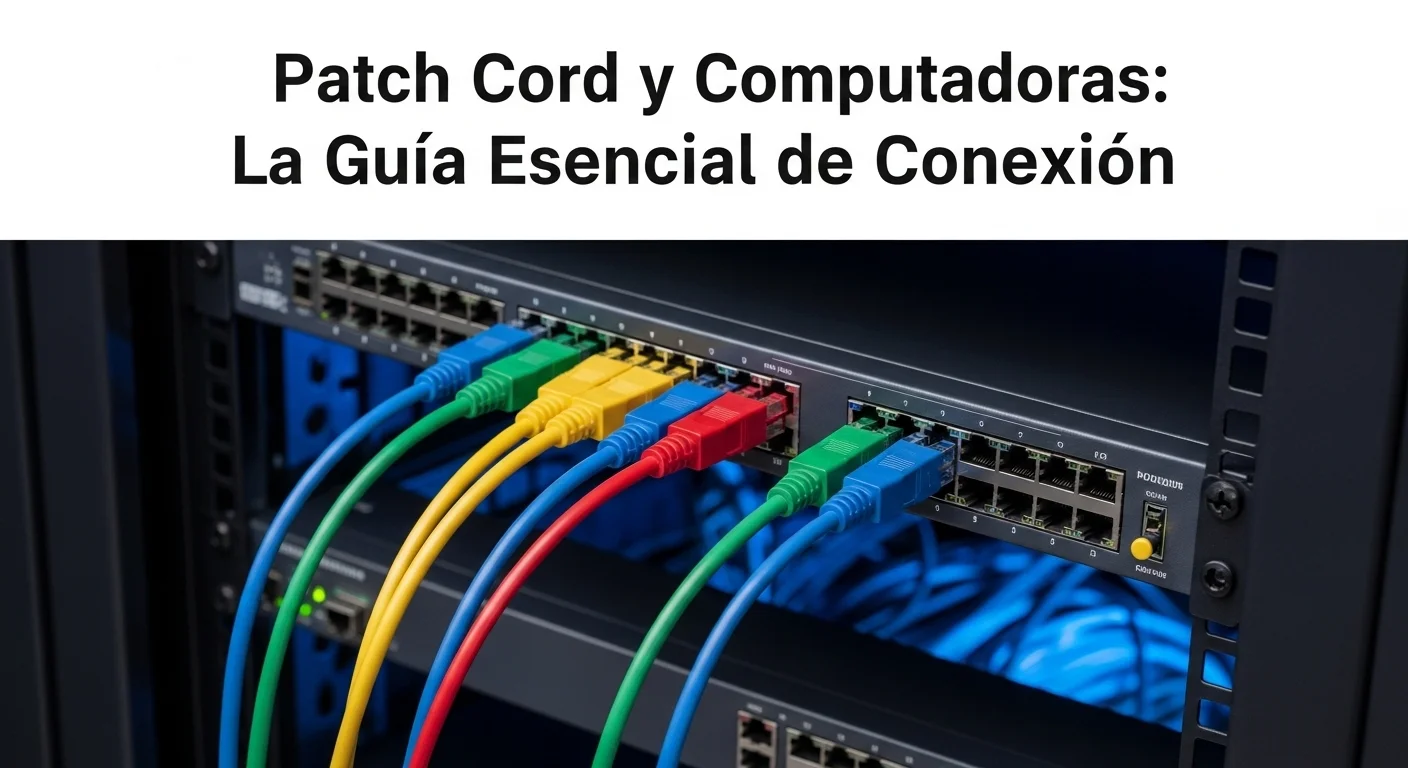

Oficinas y Redes Corporativas: Aquí, el patch cord cat 6 es el caballo de batalla, conectando las computadoras de los empleados, teléfonos VoIP, impresoras y puntos de acceso Wi-Fi. En los armarios de telecomunicaciones, los patch cords conectan los paneles de parcheo a los switches. Para las conexiones troncales entre switches de diferentes plantas o en el núcleo de la red, es cada vez más común utilizar patch cord de fibra optica multimodo para garantizar un alto ancho de banda.
Centros de Datos: Este es el dominio del alto rendimiento. La conexión de servidores a switches (Top-of-Rack) se realiza predominantemente con patch cord cat 6a o, cada vez más, con cables DAC (Direct Attach Copper) y patch cord de fibra optica multimodo (OM4/OM5) para velocidades de 10, 25, 40 o 100 Gbps. Las conexiones entre filas de racks o zonas del centro de datos (MoR/EoR) casi siempre se realizan con fibra óptica para manejar las enormes cantidades de tráfico agregado.
Redes Domésticas (Home Networking): Para el usuario medio, un cable patch cord Cat5e o Cat6 es suficiente. Sin embargo, para los entusiastas de la tecnología, gamers o creadores de contenido con redes domésticas avanzadas (con NAS, servidores multimedia y conexiones a internet de varios gigabits), el uso de patch cord cat 6 o incluso patch cord cat 6a garantiza que no haya cuellos de botella en la red local.
Sistemas de Videovigilancia y Proyectores: Muchos sistemas de cámaras de seguridad IP utilizan Power over Ethernet (PoE), que suministra energía y datos a través del mismo cable de red. Utilizar un patch cord cat 6 de buena calidad (hecho de cobre puro, no CCA - Copper Clad Aluminum) es vital para asegurar que la cámara reciba la energía suficiente y transmita vídeo de alta calidad sin problemas. De manera similar, los proyectores y pantallas profesionales a menudo utilizan extensores HDBaseT que envían vídeo, audio, control y energía a través de un único cable de red, donde la calidad del cable es primordial.
Calidad, Marcas y el Valor de la Certificación
No todos los patch cords son iguales. Marcas reconocidas como Panduit, Belden, Siemon, CommScope y otras invierten fuertemente en investigación y desarrollo para garantizar que sus cables no solo cumplan, sino que superen los estrictos estándares de la industria como los de la TIA/EIA. [12, 19] Comprar un cable patch cord certificado, aunque sea un poco más caro, es una garantía de rendimiento. Estos cables han sido probados individualmente para asegurar que cumplen con todos los parámetros eléctricos (pérdida de inserción, diafonía, etc.). [49] Por el contrario, los cables genéricos de bajo costo, especialmente los fabricados con CCA, a menudo fallan en cumplir las especificaciones, lo que puede llevar a conexiones inestables, velocidades más bajas de lo esperado y problemas difíciles de diagnosticar. Para una comprensión más profunda sobre los estándares que rigen estas instalaciones, un excelente recurso es la documentación oficial sobre cableado estructurado de organizaciones como la Telecommunications Industry Association (TIA), que establece las bases para un rendimiento de red fiable y consistente.
En conclusión, el patch cord es mucho más que un simple accesorio. Es un componente de ingeniería de precisión que forma la base de la comunicación de datos moderna. Al tomarse el tiempo para comprender las diferencias entre el patch cord cat 6, el patch cord cat 6a, y los diversos tipos de patch cord de fibra óptica, y al seguir un enfoque metódico para su selección, los profesionales y entusiastas de la tecnología pueden construir redes de computadoras que no solo son rápidas y fiables hoy, sino que están preparadas para las innovaciones del mañana.
