Fundamentos Esenciales de los Cables de PC
En el corazón de cada sistema informático, desde un simple portátil de desarrollo hasta una workstation para renderizado 3D, existe una red de cables que a menudo damos por sentada. Para nosotros, los profesionales de TI, entender este entramado es clave. No se trata solo de conectar cosas; se trata de evitar cuellos de botella. Estos componentes son la espina dorsal de la conectividad, permitiendo que los datos, la energía y las señales de video fluyan de manera eficiente. Comprender el universo del cableado de PC es el primer paso para exprimir al máximo el rendimiento de nuestro hardware, diagnosticar problemas de conexión y tomar decisiones inteligentes al ensamblar o actualizar un sistema. Un conector no es un simple 'enchufe'; es una interfaz de precisión diseñada para una función específica, garantizando la integridad de la señal y la seguridad. En esta primera parte, sentaremos las bases, explorando los conceptos que realmente importan en el mundo del cableado digital y eléctrico.
¿Por qué un cable puede arruinar tu setup?
Un cable es básicamente un conjunto de hilos conductores, aislados y protegidos, con un conector en cada extremo. Su función es obvia: conectar dos dispositivos. Pero su importancia es mucho más profunda. La calidad de un cable y el tipo de sus conectores pueden ser la diferencia entre un SSD externo volando a 10 Gbps o arrastrándose a velocidades de USB 2.0, o entre un monitor de 144Hz funcionando a pleno rendimiento o capado a 60Hz. Un cable inadecuado es un cuello de botella silencioso. He visto a gente gastar una fortuna en una tarjeta gráfica de última generación para luego conectarla con un cable HDMI viejo que no soporta la tasa de refresco. El resultado es una inversión desperdiciada. Lo mismo ocurre con los conectores de alimentación de la PSU; usar adaptadores de mala calidad o cables inadecuados puede causar inestabilidad en el sistema o, en el peor de los casos, freír tus componentes. Por eso, conocer a fondo los conectores es una habilidad no negociable.
La Anatomía de un Buen Cable
Para apreciar por qué algunos cables cuestan más, miremos dentro:
- Conductor: Generalmente de cobre. El grosor (AWG) y la pureza importan. Un conductor más grueso (menor AWG) ofrece menos resistencia, crucial para cables largos o de alta potencia.
- Aislamiento: El plástico que rodea cada hilo. Evita que las señales se crucen y provoquen un cortocircuito.
- Blindaje: Una malla metálica o lámina de aluminio que envuelve los conductores. Es tu mejor defensa contra la interferencia electromagnética (EMI), ese molesto ruido eléctrico que generan otros aparatos y que puede corromper tu señal de datos o video. Es vital en cables de alta frecuencia.
- Cubierta: La capa exterior, usualmente de PVC o nylon trenzado. Protege todo el conjunto del daño físico y el desgaste.
Señales: El Lenguaje de tus Dispositivos
Los cables transportan información de dos formas:
- Analógica: Una onda continua. Piensa en VGA o RCA. Son el pasado. Son muy susceptibles a la degradación con la distancia y a las interferencias. Esa 'nieve' en un monitor viejo o el zumbido en unos altavoces baratos son síntomas de una señal analógica degradada.
- Digital: Una secuencia de unos y ceros, el lenguaje nativo de las computadoras. HDMI, DisplayPort, USB... todos son digitales. Su gran ventaja es la resiliencia. Mientras la señal sea legible, el dispositivo receptor la reconstruye perfectamente, sin pérdida de calidad. El 'todo o nada' digital es muy superior.
Categorías Clave de Cableado en un PC
Para simplificar, podemos agrupar los cables por su función principal:
- Video: Llevan la señal de tu GPU a la pantalla. Aquí reinan HDMI y DisplayPort. DVI y VGA son legados del pasado.
- Datos: Mueven información entre tu PC y periféricos. El rey indiscutible es USB en todas sus formas, seguido por Thunderbolt. Para redes, el cable Ethernet con conector RJ45 sigue siendo imbatible. Internamente, los cables SATA conectan tus discos y SSDs.
- Audio: Pueden ser analógicos (el jack de 3.5mm) o digitales (TOSLINK, o el audio que viaja por HDMI).
- Alimentación: Suministran la energía. Desde el cable que va a la pared hasta los conectores internos de la PSU (ATX, PCIe, SATA power) que dan vida a cada componente. La calidad aquí no es negociable.
Y no podemos olvidarnos del cable coaxial. El conector de tipo F que enroscas en tu módem de cable es fundamental para la conexión a internet de banda ancha. Su diseño robusto, con un pin central protegido y una rosca segura, es clave para minimizar la pérdida de señal y garantizar una conexión a internet estable. Aunque en video ha sido reemplazado, su rol en la infraestructura de red es absolutamente vital.

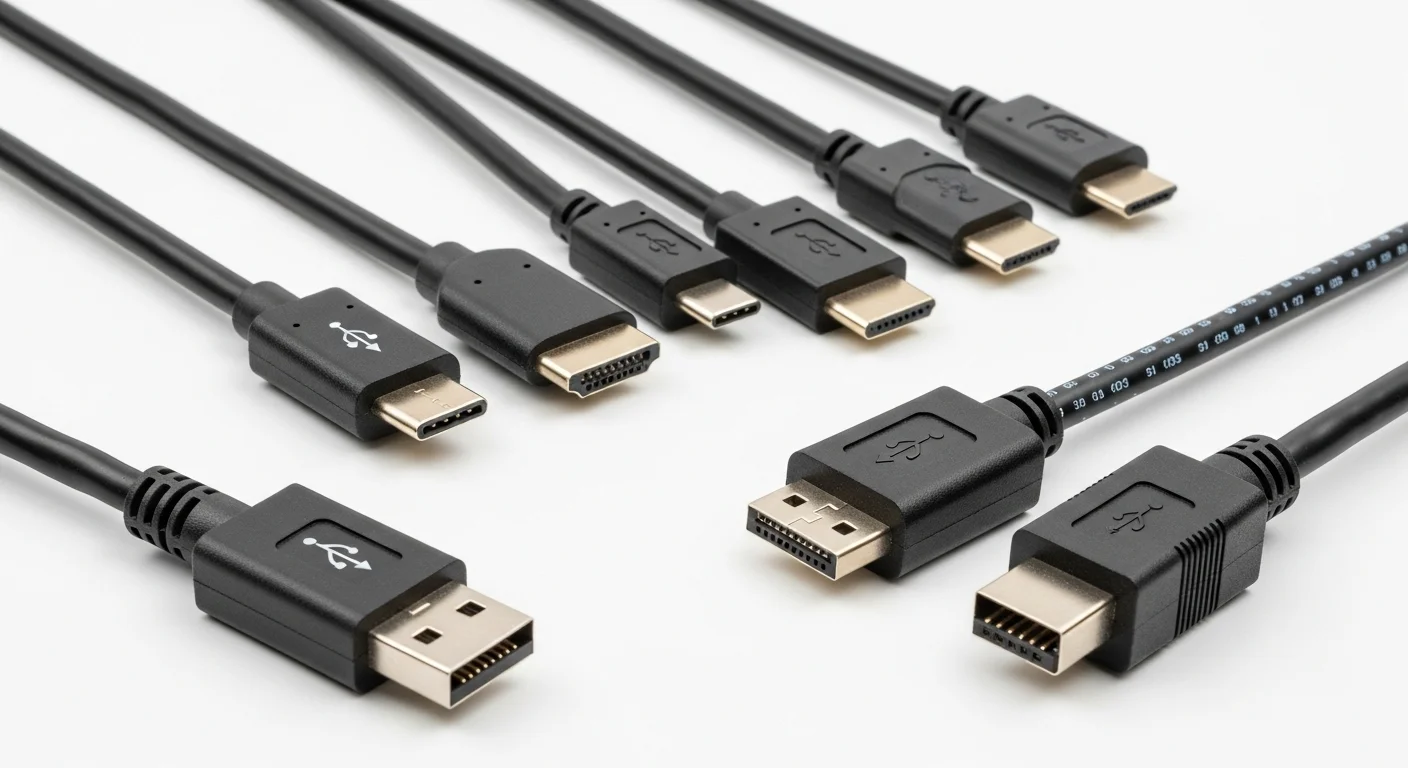

Guía Exhaustiva de Conectores para Computadoras y Periféricos
Con los fundamentos claros, es hora de analizar el arsenal de conectores que encontramos en nuestro día a día. Cada puerto en tu PC, laptop o monitor tiene una razón de ser, y usar el correcto es crucial para desbloquear el rendimiento real de tu hardware. Esta sección es una inmersión profunda en los conectores más relevantes, desde los que manejan imágenes 8K hasta los que transfieren gigabytes en un abrir y cerrar de ojos. Vamos a desglosar versiones, capacidades y casos de uso prácticos, enfocándonos en lo que un profesional de la tecnología necesita saber.
Conectores de Video: Tu Ventana al Mundo Digital
La conexión de video es la más evidente. La elección correcta aquí define tu experiencia visual y de productividad.
HDMI (High-Definition Multimedia Interface)
Es el estándar en el mundo del consumo. Su gran ventaja: video y audio digital en un solo cable.
- Tipos de Conectores: El Tipo A (estándar) es el que todos conocemos. El Mini-HDMI (Tipo C) y Micro-HDMI (Tipo D) aparecen en cámaras o Raspberry Pi.
- La Clave está en la Versión: Aquí es donde muchos se equivocan. HDMI 1.4 soporta 4K, pero solo a 30Hz (inaceptable para trabajo de escritorio). HDMI 2.0 subió a 4K@60Hz, el mínimo hoy en día. La revolución llegó con HDMI 2.1, que soporta 4K@120Hz y 8K@60Hz. Para gaming en consolas de última generación o PCs de gama alta, y para aprovechar tecnologías como VRR (Variable Refresh Rate), es imprescindible.
- Mi consejo: No compres cables 'premium' carísimos. Busca uno con certificación oficial para la versión que necesitas (ej. 'Ultra High Speed' para HDMI 2.1). Marcas como UGREEN o Cable Matters ofrecen excelente calidad-precio.
DisplayPort (DP)
En mi experiencia, es el preferido en el mundo del PC gaming y profesional por una buena razón: a menudo ofrece más ancho de banda que su contemporáneo HDMI.
- Versiones: DP 1.2 ya permitía 4K@60Hz. DP 1.4 es el caballo de batalla actual, soportando 4K@120Hz o incluso 5K. El nuevo DP 2.0/2.1 es una bestia de ancho de banda pensada para el futuro, ideal para un análisis técnico de monitores como el Samsung Odyssey G5.
- Funcionalidad Única: DisplayPort tiene un as bajo la manga llamado Multi-Stream Transport (MST), que te permite conectar varios monitores en cadena (daisy-chain) a un solo puerto DP de tu tarjeta gráfica. Una maravilla para setups multi-monitor limpios.
Conectores de Datos: Las Autopistas de la Información
La velocidad de tus compilaciones, backups o transferencias de archivos depende directamente de estos conectores.
USB (Universal Serial Bus)
Es el conector más versátil, pero su evolución ha creado un caos de nombres que hay que entender.
- Conectores Físicos: USB-A es el rectángulo clásico. USB-B (cuadrado) para impresoras. Micro-USB, el antiguo estándar de móviles. Y USB-C, el conector ovalado, reversible y potente que ha venido para unificarlos a todos.
- El lío de las velocidades (versión simplificada): Olvídate de los nombres de marketing. Fíjate en la velocidad: 5 Gbps (USB 3.0) es lo básico. 10 Gbps (USB 3.1/3.2 Gen 2) es ideal para SSDs externos rápidos. 20 Gbps y 40 Gbps (USB4) son para transferencias masivas y docks de alto rendimiento.
- USB-C, el conector definitivo: La genialidad del USB-C es que el conector físico es solo el principio. Un puerto USB-C puede soportar desde una conexión lenta hasta USB4 a 40 Gbps, Thunderbolt 4, salida de video DisplayPort (Modo Alterno) y carga de hasta 240W (Power Delivery). Un solo cable de mi laptop a un dock me da red, dos monitores 4K y carga. Es la eficiencia hecha cable.
Thunderbolt
Desarrollado por Intel, Thunderbolt (3 y 4) usa el conector USB-C pero garantiza el máximo rendimiento: 40 Gbps de ancho de banda. Es el estándar para conectar almacenamiento externo de ultra alta velocidad, múltiples monitores de alta resolución o incluso tarjetas gráficas externas (eGPUs).
Ethernet (RJ45)
Para conexiones de red, el Wi-Fi es cómodo, pero el cable sigue siendo el rey de la velocidad, la baja latencia y la estabilidad. Para un entorno profesional o de gaming, la conexión por cable no es negociable. Un cable Cat 6 es suficiente para redes de 1 Gbps y hasta 10 Gbps en distancias cortas, más que suficiente para la mayoría de los casos de uso.
Cableado Interno: El Corazón de la Máquina
Dentro de tu PC, estos conectores son vitales.
SATA (Serial ATA)
Es el estándar para conectar SSDs de 2.5" y discos duros mecánicos a la placa base. SATA III ofrece hasta 6 Gbps. Un cable de datos SATA es fino, mientras que el de alimentación, que viene de la PSU, es más ancho.
Conectores de la Fuente de Poder (PSU)
La PSU es el corazón eléctrico, y sus conectores son críticos.
- ATX de 24 pines: Alimenta la placa base.
- EPS/ATX12V de 4+4 pines: Energía dedicada para la CPU. Es crucial para el overclocking y la estabilidad.
- PCIe de 6+2 pines: Alimenta tu tarjeta gráfica. Las GPUs en computadoras como la MSI Katana pueden requerir hasta tres de estos.
- SATA Power: Para tus discos y SSDs.
- Molex de 4 pines: Un conector legado, hoy usado para algunos ventiladores o accesorios. La gestión de estos cables no solo es estética, es clave para un buen flujo de aire.
Conectores para Cable Coaxial
Finalmente, el humilde conector de tipo F enroscado en tu módem de cable. Su diseño asegura una conexión física firme y blindada, protegiendo la señal de internet de interferencias. La calidad de este conector y del crimpado puede ser la diferencia entre una conexión estable y caídas constantes. No lo subestimes.
Aplicaciones Avanzadas, Mantenimiento y el Futuro de los Cables Conectores
Ahora que dominamos los conectores del día a día, profundicemos en temas más avanzados, el mantenimiento práctico y lo que nos depara el futuro. La gestión del cableado va más allá de la simple conexión; en entornos de alto rendimiento, es una disciplina. Veremos desde conectores de nicho hasta las mejores prácticas para que tu setup sea robusto y duradero, y echaremos un vistazo a las tecnologías que pronto estarán en nuestros escritorios.
Conectores para Entornos Profesionales
Fuera del escritorio convencional, existen conectores diseñados para aguantar el trote de entornos exigentes:
- BNC: Un conector de tipo bayoneta para cable coaxial, un estándar en la industria de video profesional (SDI) y equipos de laboratorio. Su mecanismo de bloqueo es mucho más fiable que la rosca del tipo F.
- XLR: El conector por excelencia para audio profesional. Su diseño de 3 pines permite conexiones balanceadas, eliminando eficazmente el ruido en tiradas largas de cable, algo impensable con un jack de 3.5mm, y es fundamental para integrar soluciones de audio profesional.
- Fibra Óptica (LC, SC): En el mundo de las redes y los centros de datos, el cobre tiene sus límites. La fibra óptica, que transmite datos como pulsos de luz, es inmune a la interferencia electromagnética y permite velocidades y distancias inalcanzables.

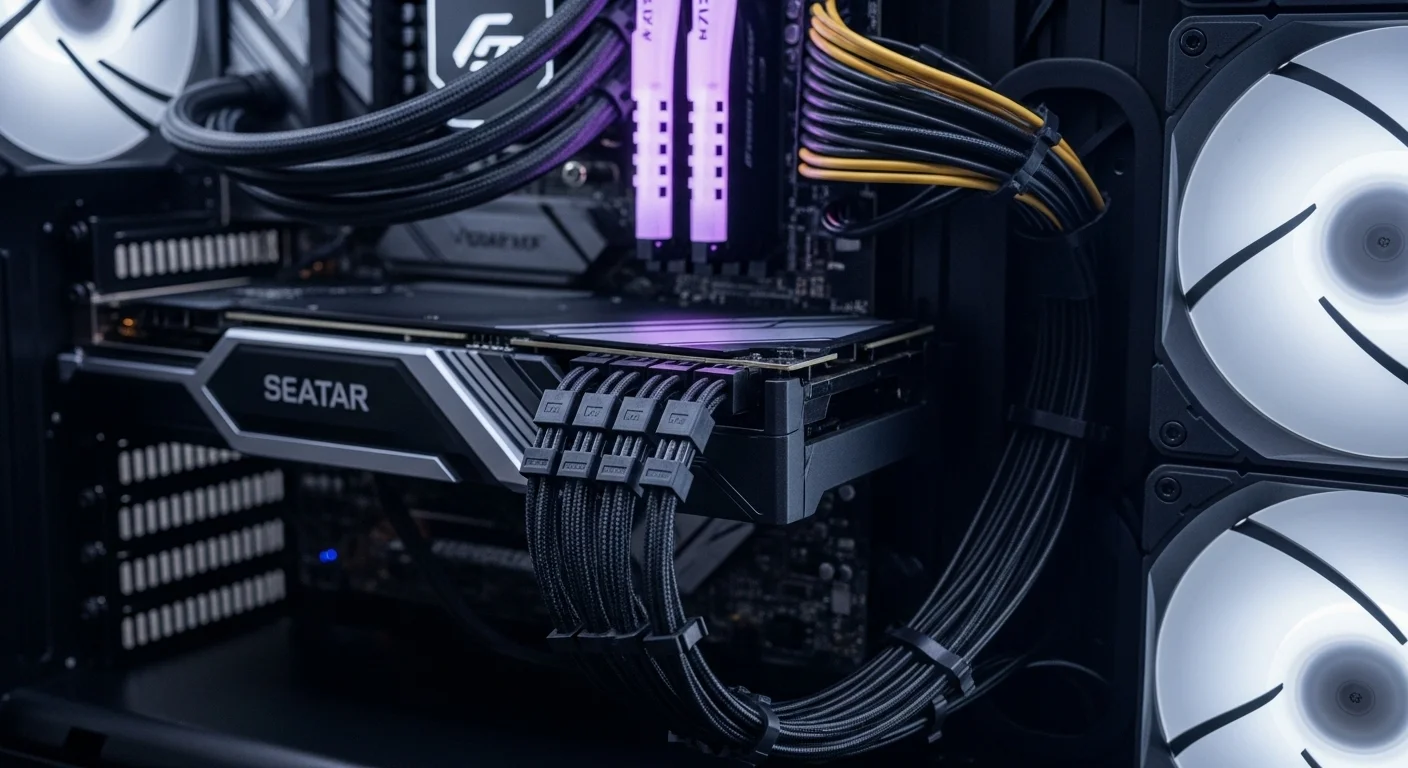

Gestión de Cables: Un Acto de Ingeniería, no de Estética
Un buen 'cable management' no es para presumir en Reddit. Tiene beneficios técnicos directos:
- Rendimiento Térmico: Dentro de un chasis, un lío de cables obstruye el flujo de aire. Esto aumenta las temperaturas de la CPU y la GPU, lo que puede llevar a 'thermal throttling' (el componente reduce su rendimiento para no sobrecalentarse) y acortar su vida útil.
- Mantenimiento Sencillo: Cuando un componente falla, en un sistema ordenado puedes diagnosticar y reemplazar la pieza en minutos. En un caos de cables, es una pesadilla que puede llevar horas.
- Fiabilidad: Una gestión adecuada evita la tensión en los conectores y puertos, previniendo daños físicos por tirones o dobleces extremos que pueden causar fallos intermitentes difíciles de diagnosticar.
- Mis herramientas preferidas: Bridas de velcro (reutilizables y seguras), canaletas adhesivas para el escritorio y fundas trenzadas. Son una inversión mínima para la salud de tu sistema.
Troubleshooting de Cables: El Proceso de Debugging
Cuando algo no funciona, el cable suele ser el primer sospechoso. Abórdalo como un programador debuggeando código:
- 1. Valida la conexión: ¿Está bien enchufado? Parece obvio, pero es la causa del 50% de los problemas.
- 2. Aísla la variable: Sustituye el cable sospechoso por uno que sepas que funciona. Si el problema se resuelve, has encontrado al culpable.
- 3. Prueba otro puerto: Si el cable nuevo no funciona, prueba un puerto diferente en ambos dispositivos para descartar un puerto dañado.
- 4. Inspección física: Busca pines doblados, cortes o pellizcos. Un conector de alimentación dañado es un riesgo de seguridad; reemplázalo de inmediato.
- 5. Actualiza controladores: Para dispositivos complejos como docks Thunderbolt, asegúrate de que tanto los drivers como el firmware de tu sistema están al día.
El Futuro de la Conectividad
El panorama evoluciona a un ritmo vertiginoso:
- USB4 v2 y Thunderbolt 5: Prometen velocidades de hasta 80 Gbps y más. Esto significa que podremos conectar múltiples monitores 8K y almacenamiento externo con rendimiento de NVMe interno, todo por un solo cable USB-C.
- La era del USB-C: La convergencia es imparable. El USB-C está destinado a reemplazar a casi todos los demás conectores gracias a su capacidad para manejar datos, video y alta potencia de forma simultánea.
- Cable vs. Inalámbrico: Aunque Wi-Fi 7 es prometedor, la física es tozuda. Para baja latencia, máximo ancho de banda y fiabilidad a toda prueba (pensemos en gaming competitivo, trading o transferencias de datos masivas), la conexión por cable seguirá siendo superior en el futuro previsible.
Adquisición y Calidad
No escatimes en cables. Una fuente de poder de 1000W no sirve de nada si los cables PCIe son de mala calidad. Marcas como Belkin, Anker y Cable Matters son apuestas seguras. Para proyectos temporales o eventos, la renta de equipos y cableado especializado es una opción inteligente y rentable. Empresas dedicadas pueden proveer todo lo necesario, desde tiradas largas de fibra óptica hasta cables de red certificados, garantizando una instalación profesional. Al final, invertir en buen cableado, especialmente en los conectores de alimentación y de datos críticos, es invertir directamente en la estabilidad y el rendimiento de toda tu infraestructura tecnológica.
