Guía Completa de Conectores para Computadoras y Periféricos

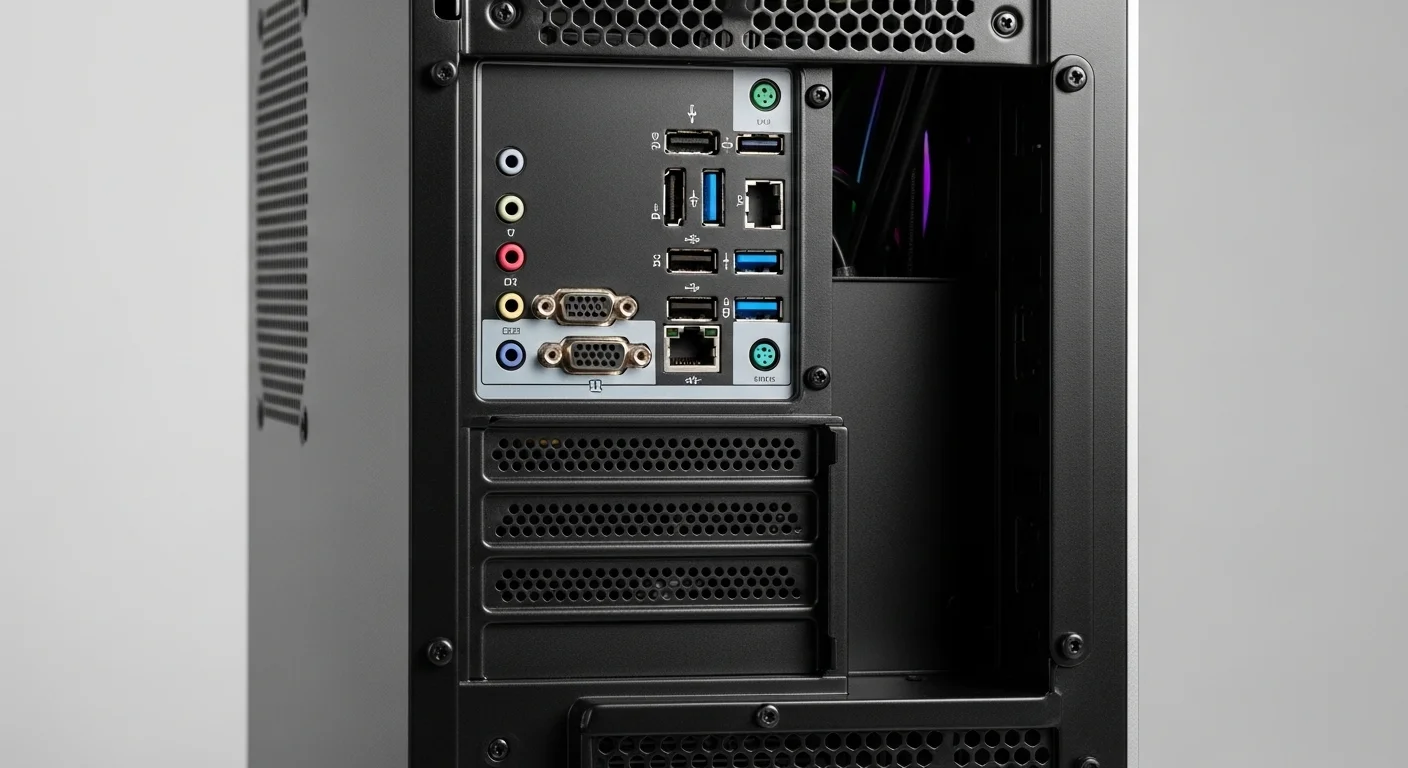

El Universo de la Conectividad: Una Introducción Profunda a los Conectores de Computadoras

En la era digital, las computadoras son el epicentro de nuestra vida profesional, académica y personal. Sin embargo, su funcionalidad depende intrínsecamente de una red compleja de cables y puertos que a menudo pasamos por alto: los conectores. Estos componentes, aunque pequeños, son la columna vertebral de la interactividad, permitiendo que la energía y los datos fluyan entre la unidad central de procesamiento (CPU) y el vasto ecosistema de periféricos que utilizamos a diario, desde teclados y ratones hasta monitores de alta resolución y sistemas de almacenamiento externo. Comprender el propósito, la variedad y la evolución de estos conectores es fundamental no solo para ensamblar o actualizar un PC, sino también para diagnosticar problemas y tomar decisiones de compra informadas. Este viaje al corazón de la conectividad nos revelará cómo algo tan simple como un enchufe ha evolucionado para soportar velocidades de transferencia de datos asombrosas y una versatilidad sin precedentes. A lo largo de este análisis, desglosaremos los tipos más cruciales de conectores, comenzando por el más universal de todos: el USB. Exploraremos también los especializados conectores de audio, los vitales conectores eléctricos rapidos para la alimentación, y los vanguardistas conectores fibra optica, que están redefiniendo los límites de la velocidad. Cada tipo de conector tiene una historia, un diseño y un propósito que merecen ser explorados para apreciar plenamente la ingeniería que potencia nuestro mundo conectado.

La Revolución del USB (Universal Serial Bus)

Ningún conector ha tenido un impacto tan profundo y universal como el USB. Su creación a mediados de la década de 1990 fue una respuesta al caos de puertos que dominaba el mercado de las PC, donde cada periférico parecía requerir su propio tipo de conexión incompatible (puertos serie, paralelo, PS/2). [6] El consorcio de empresas que lo desarrolló, incluyendo a gigantes como Intel y Microsoft, buscaba unificar y simplificar la conectividad. El resultado fue un estándar 'plug-and-play' que no solo era versátil, sino que también podía suministrar energía. Hoy en día, los conectores usb son omnipresentes y han evolucionado a través de varias generaciones, cada una ofreciendo mejoras exponenciales en velocidad y funcionalidad.

Evolución Histórica y Tipos de Conectores USB

La historia del USB es una de innovación constante. [6] Comenzó con el USB 1.0 en 1996, que ofrecía velocidades modestas de hasta 12 Mbps, pero fue el USB 2.0 (lanzado en el año 2000) el que realmente masificó el estándar con su velocidad de 480 Mbps, convirtiéndose en la norma para la mayoría de los dispositivos durante más de una década. [6, 12] El USB 3.0 (ahora llamado USB 3.2 Gen 1) introdujo en 2008 la velocidad 'SuperSpeed' de 5 Gbps, distinguible por su característico color azul en el puerto. [12] Las revisiones posteriores, como USB 3.2 Gen 2 (10 Gbps) y Gen 2x2 (20 Gbps), han seguido duplicando el ancho de banda. La última frontera es USB4, que integra la tecnología Thunderbolt 3 para alcanzar velocidades de hasta 40 Gbps, soportando transferencia de datos, salida de video y suministro de energía a través de un único cable.

Físicamente, los conectores usb han adoptado varias formas para adaptarse a diferentes dispositivos:

• USB Tipo-A: El conector rectangular clásico que todos conocemos, presente en computadoras, cargadores y hubs. Es robusto pero no reversible. [3]
• USB Tipo-B: De forma casi cuadrada, se utiliza comúnmente en impresoras y escáneres. [3, 25]
• Mini-USB: Fue popular en cámaras digitales y reproductores de MP3 más antiguos, introducido para dispositivos más pequeños. [3]
• Micro-USB: Reemplazó al Mini-USB y se convirtió en el estándar para la mayoría de los smartphones y tabletas Android antes de la llegada del Tipo-C. [3]
• USB Tipo-C: La innovación más significativa en el diseño físico del USB. Este conector es pequeño, ovalado y, lo más importante, reversible. No está ligado a una especificación de velocidad específica (un puerto Tipo-C puede ser USB 2.0, 3.2 o USB4), pero su diseño versátil le permite manejar datos, video (a través del modo alternativo DisplayPort) y una entrega de energía significativa (Power Delivery de hasta 240W), convirtiéndolo en el conector del futuro para laptops, smartphones y todo tipo de accesorios. [12]

Comparativa de Velocidades y Aplicaciones

Para entender mejor la magnitud de la evolución, comparemos las velocidades de transferencia teóricas:

• USB 2.0: 480 Mbps (aproximadamente 60 MB/s). Suficiente para teclados, ratones y transferencia de archivos pequeños.
• USB 3.2 Gen 1 (antes USB 3.0): 5 Gbps (aproximadamente 625 MB/s). Ideal para discos duros externos y transferencias de archivos grandes.
• USB 3.2 Gen 2: 10 Gbps (aproximadamente 1.25 GB/s). Excelente para SSDs externos y edición de video de alta resolución.
• USB 3.2 Gen 2x2: 20 Gbps (aproximadamente 2.5 GB/s). Utilizado en estaciones de trabajo y almacenamiento de muy alto rendimiento.
• USB4/Thunderbolt: 40 Gbps (aproximadamente 5 GB/s). Capaz de manejar múltiples pantallas 4K, almacenamiento ultrarrápido y carga de laptops, todo simultáneamente.

Esta versatilidad ha hecho que los conectores usb se expandan más allá de las computadoras y laptops. Los encontramos en televisores inteligentes, proyectores, bocinas, consolas de videojuegos y sistemas de infoentretenimiento en automóviles. La capacidad de un solo puerto Tipo-C para reemplazar múltiples conectores dedicados está impulsando el diseño de dispositivos más delgados y ligeros. Sin embargo, esta unificación también presenta desafíos, ya que los usuarios deben prestar atención a las especificaciones del puerto Tipo-C para asegurarse de que soporta la función deseada (por ejemplo, salida de video). En el ámbito industrial y de servidores, donde la fiabilidad es crítica, se utilizan variantes reforzadas de estos conectores, a menudo combinados con sistemas de fijación y conectores eléctricos rapidos para asegurar la integridad de la conexión de datos y energía, evitando desconexiones accidentales que podrían ser catastróficas. De forma similar, la necesidad de transmitir datos a largas distancias sin degradación en entornos profesionales ha impulsado la adopción de conectores fibra optica, un tema que exploraremos con más detalle más adelante. Para el audio, aunque el USB-C puede transmitir sonido digital de alta calidad, los tradicionales conectores de audio analógicos y digitales todavía tienen un lugar importante en el mundo de la producción musical y el Hi-Fi.

Audio, Vídeo y Fibra Óptica: Conectores para una Experiencia Multimedia Inmersiva

Más allá de la transferencia de datos de propósito general dominada por el USB, un conjunto especializado de conectores se encarga de una de las funciones más importantes de nuestras computadoras: la experiencia audiovisual. Desde escuchar música y participar en videoconferencias hasta disfrutar de videojuegos en 4K y trabajar con múltiples pantallas, la calidad de nuestra interacción depende directamente de la capacidad de los conectores para transmitir señales de audio y vídeo de alta fidelidad. En esta sección, nos sumergiremos en el mundo de los conectores de audio, explorando desde el humilde jack de 3.5 mm hasta las interfaces profesionales, y analizaremos la batalla por la supremacía en el vídeo entre HDMI y DisplayPort. Además, abordaremos el papel cada vez más crucial de los conectores fibra optica, que no solo revolucionan las redes, sino que también ofrecen soluciones de transmisión audiovisual prístinas. A menudo, la estabilidad de estos sistemas depende de una alimentación eléctrica impecable, donde los conectores rapidos electricos y los conectores eléctricos rapidos juegan un papel silencioso pero vital, especialmente en equipos de alta gama y profesionales.

Un Mundo de Sonido: Los Conectores de Audio

La transmisión de audio en las computadoras se divide en dos grandes categorías: analógica y digital. Cada una utiliza diferentes tipos de conectores con características distintas.

Conectores de Audio Analógico

• Jack de 3.5mm (TRS/TRRS): También conocido como mini-jack o conector de auriculares, es el conector de audio más común. [45] La versión TRS (Tip, Ring, Sleeve) soporta audio estéreo (izquierda, derecha y tierra), mientras que la versión TRRS (Tip, Ring, Ring, Sleeve) añade un canal para micrófono, siendo estándar en smartphones y laptops para auriculares con manos libres. [45] Su simplicidad y bajo costo lo mantienen vigente, aunque está siendo gradualmente reemplazado por los conectores usb Tipo-C en muchos dispositivos móviles.
• Conectores RCA: Famosos por sus colores rojo y blanco para audio estéreo (canal derecho e izquierdo), los conectores RCA son comunes en equipos de Hi-Fi, televisores, bocinas y algunos sistemas de sonido para PC. Ofrecen una conexión robusta, pero son voluminosos en comparación con el jack de 3.5mm.
• Conectores XLR y Jack de 1/4" (6.35mm): Estos son los pilares del audio profesional. [20, 31, 45] Los conectores XLR de 3 pines se utilizan para micrófonos y equipos de estudio, ya que permiten conexiones balanceadas que minimizan el ruido y la interferencia en cables largos. [45] Los jacks de 1/4" (también conocidos como TS para no balanceado y TRS para balanceado) se usan para conectar guitarras eléctricas, teclados, y como salidas de línea en mezcladoras y amplificadores.

Conectores de Audio Digital

El audio digital ofrece una transmisión libre de la degradación y el ruido que pueden afectar a las señales analógicas.

• S/PDIF (Sony/Philips Digital Interface): Este es un estándar de transmisión que utiliza dos tipos principales de conectores. El conector Coaxial, que es muy similar a un conector RCA (usualmente de color naranja), utiliza un cable eléctrico para la transmisión. Por otro lado, el conector óptico o TOSLINK (Toshiba Link) utiliza conectores fibra optica para transmitir la señal como pulsos de luz. [1] Esto lo hace inmune a las interferencias electromagnéticas, siendo una opción popular para conectar barras de sonido, home cinemas y consolas de videojuegos a televisores y computadoras.
• HDMI y DisplayPort: Aunque son principalmente conectores de vídeo, ambos son capaces de transportar múltiples canales de audio digital de alta resolución, incluyendo formatos como Dolby TrueHD y DTS-HD Master Audio, eliminando la necesidad de un cable de audio separado.
• USB Audio: La versatilidad de los conectores usb les permite transmitir audio digital directamente desde la fuente a un DAC (Convertidor Digital a Analógico) externo o a auriculares con DAC integrado. Esto puede ofrecer una calidad de sonido superior al eludir la tarjeta de sonido interna de la computadora, que a menudo es susceptible a interferencias eléctricas.

La Batalla por los Píxeles: HDMI vs. DisplayPort

En el ámbito del vídeo digital, dos estándares compiten por ser la conexión preferida para monitores, televisores y proyectores: HDMI y DisplayPort. Aunque ambos ofrecen una calidad de imagen excelente, tienen diferencias clave en sus características y mercados objetivo. [7, 9, 15, 16]

HDMI (High-Definition Multimedia Interface)

El HDMI es el estándar más extendido en la electrónica de consumo. [9] Prácticamente todos los televisores, proyectores y consolas de videojuegos modernos utilizan HDMI. Su principal ventaja es su ubicuidad y características amigables para el consumidor como ARC/eARC (Audio Return Channel), que permite a un televisor enviar audio de vuelta a una barra de sonido o receptor AV a través del mismo cable. Las versiones han evolucionado significativamente:

• HDMI 1.4: Soportaba 4K a 30Hz y 1080p a 120Hz.
• HDMI 2.0: Aumentó el soporte a 4K a 60Hz y es la versión más común actualmente. [16]
• HDMI 2.1: Un gran salto que permite 4K a 120Hz, 8K a 60Hz, y características avanzadas para gaming como VRR (Variable Refresh Rate) y ALLM (Auto Low Latency Mode). [7]

DisplayPort

DisplayPort, aunque menos común en televisores, es el preferido en el mundo de las computadoras, especialmente para gaming y aplicaciones profesionales. [9] Generalmente ofrece más ancho de banda por versión que su contraparte HDMI en el momento de su lanzamiento y tiene características únicas:

• Mayor Ancho de Banda: Las versiones como DisplayPort 1.4 pueden manejar 4K a 120Hz o incluso 8K a 60Hz con compresión. [16] DisplayPort 2.1 va aún más allá, soportando resoluciones de hasta 16K.
• Daisy Chaining (Multi-Stream Transport): Permite conectar varios monitores a un solo puerto DisplayPort de la computadora, encadenando un monitor con el siguiente. Esta es una gran ventaja para setups de múltiples pantallas.
• Conector con Seguro: El conector DisplayPort estándar tiene un mecanismo de bloqueo para evitar desconexiones accidentales, una característica de fiabilidad importante. [9]

¿Cuál elegir? Para un PC de gaming con un monitor de alta tasa de refresco, DisplayPort suele ser la mejor opción. [7] Para conectar una computadora, laptop o consola a un televisor, HDMI es el camino a seguir. La buena noticia es que la mayoría de las tarjetas gráficas modernas y muchas laptops ofrecen ambos puertos, dando al usuario la máxima flexibilidad.

La Velocidad de la Luz: Conectores de Fibra Óptica

Cuando la distancia y la integridad de la señal son primordiales, los conectores fibra optica son la solución definitiva. Como ya mencionamos con TOSLINK, transmiten datos como pulsos de luz a través de finos hilos de vidrio o plástico, lo que los hace inmunes a interferencias electromagnéticas y capaces de cubrir distancias mucho mayores que los cables de cobre sin pérdida de señal. En el contexto de las computadoras y redes, los tipos más comunes son:

• Conectores SC (Subscriber Connector): De forma cuadrada, ofrecen una conexión 'push-pull' simple y segura. [1, 8] Son muy populares en redes de telecomunicaciones.
• Conectores LC (Lucent Connector): Son una versión más pequeña de los SC, lo que permite una mayor densidad de puertos en paneles de parcheo y equipos de red, siendo ideales para centros de datos. [2, 14, 18, 30]
• Conectores ST (Straight Tip): Utilizan un montaje de bayoneta similar a los conectores BNC. [4, 13, 17] Fueron muy populares en redes multimodo más antiguas pero han sido superados en gran medida por LC y SC.

Para el usuario doméstico, su principal interacción será a través de TOSLINK para audio. Sin embargo, en entornos de oficina y empresariales, las conexiones de fibra óptica son la columna vertebral de las redes de alta velocidad, conectando servidores, switches y estaciones de trabajo. Las empresas que se dedican a la venta y renta de equipos de red de alto rendimiento manejan diariamente estos conectores, entendiendo que una conexión de fibra bien terminada es clave para el rendimiento de toda la infraestructura.

Energía, Redes y Conectores Especializados: La Infraestructura Invisible

Hemos viajado a través del mundo visible de los conectores que usamos todos los días para interactuar con nuestras computadoras. Sin embargo, existe una capa de conectividad igualmente crucial que opera detrás de escena: la que suministra energía a cada componente, nos conecta al mundo a través de redes y satisface necesidades industriales y de nicho. En esta última sección, desarmaremos la complejidad de los conectores de alimentación internos de una PC, exploraremos el estándar de facto para las redes cableadas, y nos adentraremos en el ámbito de los conectores rapidos electricos y los conectores eléctricos rapidos, que priorizan la seguridad y la eficiencia tanto en entornos de consumo como profesionales. También revisitaremos los conectores fibra optica desde la perspectiva de la infraestructura de red de alta velocidad y cómo interactúan con los omnipresentes conectores usb y los conectores de audio en un ecosistema tecnológico integrado. La correcta selección y gestión de estos conectores es un pilar fundamental para la estabilidad, el rendimiento y la seguridad de cualquier sistema informático, desde una PC de escritorio hasta un centro de datos empresarial.

El Flujo de Energía: Conectores de Alimentación Internos

Una fuente de alimentación (PSU) es el corazón de cualquier computadora de escritorio, y utiliza una variedad de conectores para distribuir energía a todos los componentes internos. La calidad y seguridad de estas conexiones son críticas; una conexión defectuosa puede causar inestabilidad del sistema o incluso dañar componentes permanentemente.

• Conector ATX de 24 pines: Es el conector principal que alimenta la placa base. Proporciona múltiples voltajes (+3.3V, +5V, +12V, -12V) necesarios para el funcionamiento de la CPU, la RAM y otros subsistemas integrados.
• Conector de CPU de 4+4 pines (EPS12V): Proporciona energía dedicada directamente al procesador (CPU). Las placas base de gama baja pueden requerir solo un conector de 4 pines, mientras que las de gama alta y las orientadas al overclocking pueden necesitar 8 o incluso 8+4 pines para garantizar un suministro de energía estable bajo cargas pesadas.
• Conectores PCIe de 6+2 pines: Las tarjetas gráficas (GPU) de alto rendimiento son los componentes que más energía consumen en una PC moderna. Estos conectores suministran la energía adicional que no puede ser proporcionada por la ranura PCIe de la placa base. El diseño de 6+2 pines ofrece flexibilidad para conectar tanto a sockets de 6 como de 8 pines.
• Conectores de Alimentación SATA: Estos conectores delgados y planos alimentan discos duros (HDD), unidades de estado sólido (SSD) de 2.5 pulgadas y unidades ópticas. Reemplazaron al antiguo conector Molex por ser más compacto y fácil de conectar.
• Conector Molex de 4 pines: Aunque en gran parte obsoleto, este conector más antiguo todavía se usa a veces para alimentar ventiladores de chasis, sistemas de iluminación y otros accesorios. Su diseño puede ser difícil de conectar y desconectar.

En este contexto, la calidad de la PSU y sus cables es primordial. Las fuentes de alimentación modulares, que permiten conectar solo los cables necesarios, ayudan a mejorar el flujo de aire y la gestión del cableado. Para aplicaciones industriales o de servidores, donde el tiempo de actividad es crítico, se utilizan fuentes de alimentación redundantes con conectores eléctricos rapidos y mecanismos de bloqueo para permitir el intercambio en caliente sin apagar el sistema.

Conectando al Mundo: El Conector Ethernet (RJ45)

Para la conectividad de red por cable, el conector 8P8C, universalmente conocido como RJ45, reina sin rival. Es el conector estándar para Ethernet y se encuentra en prácticamente todas las computadoras, laptops, routers, switches y televisores inteligentes. Aunque su apariencia no ha cambiado mucho con los años, la tecnología que soporta ha dado saltos gigantescos:

• Fast Ethernet (100 Mbps): El estándar durante muchos años para la navegación web básica y tareas de oficina.
• Gigabit Ethernet (1 Gbps): El estándar actual para la mayoría de las redes domésticas y de oficina, suficientemente rápido para streaming 4K, juegos en línea y transferencia de archivos grandes.
• Multi-Gigabit Ethernet (2.5 Gbps, 5 Gbps, 10 Gbps): Cada vez más común en placas base de gama alta, switches y dispositivos de almacenamiento en red (NAS). Estas velocidades son ideales para creadores de contenido, profesionales que trabajan con archivos masivos y para eliminar cuellos de botella en redes con muchos dispositivos de alta demanda.

La fiabilidad del conector RJ45, con su pestaña de bloqueo, lo hace ideal para conexiones físicas estables. En entornos profesionales, la correcta elección del cableado (Cat 5e, Cat 6, Cat 6a, Cat 7) es tan importante como el propio conector para alcanzar las velocidades deseadas y minimizar las interferencias.

Más Allá de lo Estándar: Conectores Rápidos y Especializados

El mundo de los conectores se extiende mucho más allá del uso doméstico y de oficina. En la industria, la automatización, la robótica y la electrónica en general, se requiere un conjunto diferente de soluciones que priorizan la durabilidad, la seguridad y la facilidad de mantenimiento.

Conectores Rápidos Eléctricos

Los conectores rapidos electricos, como los de tipo 'push-in' o de palanca (WAGO es una marca muy conocida en este campo), están diseñados para crear conexiones eléctricas seguras y fiables sin necesidad de herramientas como destornilladores o de soldar. [21, 33, 47] Aunque son más comunes en instalaciones eléctricas de edificios o en la fabricación de maquinaria, su filosofía se aplica también en el diseño de componentes informáticos. Por ejemplo, los kits de terminales de conexión rápida para prototipado electrónico permiten a los desarrolladores y aficionados conectar cables de manera segura y eficiente. [32] En el interior de las computadoras, aunque los conectores son estandarizados, el concepto de 'conexión rápida y segura' es fundamental, como se ve en los pestillos de los conectores ATX o los seguros de los DisplayPort. Estos conectores eléctricos rapidos aseguran que las vibraciones o los movimientos accidentales no interrumpan el flujo vital de energía o datos. [38]

Conectores para Proyectores y Pantallas Profesionales

Si bien HDMI y DisplayPort dominan el mercado, en el sector audiovisual profesional y en instalaciones más antiguas, todavía se pueden encontrar otros conectores como DVI (Digital Visual Interface) y VGA (Video Graphics Array). Además, para la distribución de señales a largas distancias en eventos en vivo o en grandes instalaciones, se utilizan soluciones basadas en conectores fibra optica (como los sistemas HDBaseT sobre fibra) o conectores BNC para señales de vídeo SDI (Serial Digital Interface).

Conclusión: El Ecosistema Integrado de la Conectividad

La elección de una computadora, laptop o cualquier equipo de oficina va más allá de su procesador o memoria RAM. Su ecosistema de conectores define su versatilidad y su capacidad para interactuar con el mundo. Una empresa que se dedica a la venta y renta de equipos debe tener un profundo conocimiento de este ecosistema para asesorar correctamente a sus clientes. [11, 28, 39, 41] ¿El cliente necesita conectar múltiples monitores 4K? Entonces una laptop con Thunderbolt/USB4 o múltiples puertos DisplayPort es esencial. ¿Se trata de un estudio de grabación? La presencia de diversos conectores de audio profesionales es innegociable. ¿La infraestructura de red requiere la máxima velocidad y seguridad? La implementación de conectores fibra optica es la respuesta. Desde los versátiles conectores usb que simplifican nuestra vida diaria hasta los robustos conectores eléctricos rapidos que garantizan la operación continua, cada conector es una pieza de un complejo rompecabezas. Comprender su función y sus especificaciones nos empodera como usuarios y profesionales para construir sistemas más eficientes, fiables y preparados para el futuro. Para más información sobre los componentes internos de una PC, puedes consultar guías de hardware detalladas en sitios de autoridad como Tom's Hardware.
