Del Cobre al Gigabit: La Guía Esencial del Cable de Par Trenzado para Profesionales de TI

Introducción al Mundo del Cable Trenzado: La Columna Vertebral de la Conectividad

En una era donde cada milisegundo cuenta, desde una compilación en la nube hasta una partida online, es fácil olvidar la infraestructura física que lo sostiene todo. Damos por sentada la conexión, pero detrás de cada paquete de datos, de cada sesión SSH y de cada videoconferencia fluida, hay una red de componentes trabajando en silencio. Y el más fundamental de todos es el cable de par trenzado. Este es el componente que, literalmente, conecta nuestras computadoras al mundo. Esta guía busca desentrañar todos sus secretos, desde los principios de ingeniería que lo hacen funcionar hasta sus aplicaciones más avanzadas, e incluso su inesperada aparición en el diseño de interiores.

¿Qué es un Cable de Par Trenzado y por qué es Vital?

En esencia, un cable de par trenzado es un tipo de cableado donde dos conductores de cobre aislados se entrelazan. Esta simple acción es una genialidad de la ingeniería para anular las interferencias electromagnéticas (EMI) de fuentes externas y la diafonía (crosstalk), que es básicamente el 'ruido' que se filtra entre pares de cables adyacentes. El tipo más común que he instalado y visto en el 90% de las oficinas es el UTP (Unshielded Twisted Pair). Como su nombre indica, no tiene un blindaje metálico extra, lo que lo hace flexible, económico y rápido de instalar. Es el caballo de batalla de cualquier red LAN. Su importancia es crítica: proporciona una conexión física estable y de alta velocidad, superando casi siempre a las conexiones inalámbricas en latencia y consistencia. Para un desarrollador moviendo gigas de datos a un repositorio o un gamer profesional que exige precisión, la diferencia entre una conexión cableada y una Wi-Fi es la noche y el día.

La Física Detrás del Trenzado: Cómo se Combate la Interferencia

La magia del par trenzado reside en un principio llamado cancelación diferencial. Cada par transporta señales idénticas pero opuestas: una positiva (+V) y otra negativa (-V). Cuando una fuente de ruido externa (como un motor, un cable de alimentación o una lámpara fluorescente) afecta al par, induce una interferencia casi igual en ambos cables. En el equipo receptor, un circuito diferencial resta una señal de la otra. El ruido, al ser idéntico, se anula (Ruido - Ruido = 0). La señal de datos original, al ser opuesta, se duplica en fuerza ((+V) - (-V) = 2V), recuperándose de forma limpia. El número de trenzas por metro es un factor clave: a más trenzas, mejor protección. Es una solución elegante que ha permitido que esta tecnología, con raíces en los inventos de Alexander Graham Bell, siga siendo la base de nuestras redes de alta velocidad. A veces, las soluciones más simples son las más robustas.

Diferencias Fundamentales: Cable Par Trenzado UTP vs. STP

Aunque el UTP es el rey, no es la única opción. En entornos con alta EMI —pienso en fábricas, hospitales o cerca de antenas de radiofrecuencia— se necesita más protección. Aquí entra en juego el STP (Shielded Twisted Pair). El STP añade un blindaje, ya sea una lámina metálica (foil) o una malla trenzada, que actúa como una jaula de Faraday para bloquear el ruido. Hay un zoológico de acrónimos, pero los importantes son:

• F/UTP (Foiled/UTP): Un blindaje de lámina global que envuelve los cuatro pares. Es una buena mejora sobre el UTP estándar.
• U/FTP (Unshielded/Foiled Twisted Pair): Cada par individual está envuelto en su propia lámina. Esto es excelente para combatir la diafonía y es mi recomendación para redes de 10 Gbps.
• S/FTP (Screened/Foiled Twisted Pair): Combina blindaje individual de par con un blindaje global de malla. Es lo máximo en protección, pero también más caro y rígido.

La elección entre UTP y alguna variante de STP es un trade-off. El STP es más costoso, grueso y requiere una correcta puesta a tierra para ser efectivo. Un STP mal conectado a tierra puede actuar como una antena y empeorar el problema. Para la gran mayoría de oficinas y hogares, el UTP de buena calidad es más que suficiente. Pero si estás cableando un entorno crítico, la inversión en un cable blindado como el U/FTP es la decisión profesional.

El Misterioso 'Cable Trenzado Vintage': Aclarando Conceptos

Últimamente, he visto el término 'cable trenzado vintage' en blogs de diseño, y es crucial aclarar esto: no tiene NADA que ver con el cableado de red. Se refiere a un cable eléctrico, usualmente cubierto de tela de colores, usado para lámparas y decoración de estilo retro o industrial. Su propósito es puramente estético. Usar este cable para conectar tu equipo a la red no funcionará. Y lo que es más peligroso: usar un cable de red de datos (UTP/STP) para una lámpara es un riesgo de incendio inminente. Sus delgados conductores (AWG 23 o 24) no están diseñados para soportar la corriente de la red eléctrica. Son herramientas diferentes para trabajos diferentes.

Categorías y Estándares del Cable Trenzado: De Cat5 a Cat8

Entender los fundamentos es el primer paso. Ahora viene lo práctico: elegir el cable correcto. Aquí es donde las categorías entran en juego. No todos los cables de red son iguales, y seleccionar la categoría adecuada es la diferencia entre una red ágil y un cuello de botella frustrante. Las categorías (Cat) son estándares de la TIA/EIA que definen el rendimiento de un cable en frecuencia (MHz) y velocidad de datos (Gbps). He visto redes enteras de alto rendimiento fallar por usar un cable de categoría inferior.

Un Viaje por las Categorías del Cable de Par Trenzado

Veamos las categorías relevantes hoy en día, un conocimiento clave al planificar cualquier infraestructura de red.

• Cat5e (Enhanced Category 5): El viejo confiable. Soporta Gigabit Ethernet (1 Gbps) hasta 100 metros y opera a 100 MHz. Aunque está siendo reemplazado, todavía lo encuentras en muchas instalaciones. Para una conexión doméstica básica, como la que se describe en esta guía técnica para optimizar tu red, sigue siendo funcional.
• Cat6: El salto lógico. Con un ancho de banda de 250 MHz y trenzas más apretadas, a menudo incluye un separador interno (spline) que reduce la diafonía. Soporta 1 Gbps a 100 metros sin problemas, pero su capacidad para 10 Gbps se limita a unos 37-55 metros. Mi regla personal: para nuevas instalaciones, Cat6 es el mínimo absoluto a considerar.
• Cat6a (Augmented Category 6): Este es el estándar de facto para nuevas instalaciones profesionales. La 'a' de 'aumentada' significa que soporta 10 Gigabit Ethernet a lo largo de los 100 metros completos, gracias a su ancho de banda de 500 MHz y una construcción mucho más robusta para combatir la diafonía entre cables. Si estás montando una oficina que debe durar una década, esta es la inversión inteligente para estaciones de trabajo.
• Cat7 y Cat7a: Estas categorías son un caso peculiar. Siempre blindadas (S/FTP) y con un rendimiento de 600/1000 MHz, prometían mucho pero nunca lograron una adopción masiva en entornos LAN. Suelen usar conectores no estándar (GG45/TERA) y fueron superadas en la práctica por la conveniencia de Cat6a y el rendimiento superior de Cat8.
• Cat8: La bestia para centros de datos. Diseñado para frecuencias de 2000 MHz y velocidades de 25/40 Gbps en distancias cortas (hasta 30 metros), su uso es muy específico: conectar servidores y switches dentro o entre racks. Para una estación de trabajo o una red de oficina, es completamente excesivo.

Un apunte: el color de la cubierta del cable no define su categoría. Aunque existen convenciones (azul para Cat6, blanco para Cat6a, etc.), siempre verifica la leyenda impresa en el propio cable para estar seguro de lo que estás instalando.

Estándares de Cableado: T568A vs. T568B, el ADN de tu Red

Tan crucial como la categoría es el orden de los pines en el conector RJ45. Hay dos estándares: T568A y T568B. La única diferencia es que los pares naranja y verde están intercambiados.

• T568B: Naranja/Blanco, Naranja, Verde/Blanco, Azul, Azul/Blanco, Verde, Marrón/Blanco, Marrón.
• T568A: Verde/Blanco, Verde, Naranja/Blanco, Azul, Azul/Blanco, Naranja, Marrón/Blanco, Marrón.

Para un cable de red estándar (conexión de un PC a un switch), ambos extremos deben usar el mismo estándar. El T568B es, por mucho, el más común en la industria. Mi consejo práctico: elige uno (probablemente T568B) y úsalo en toda tu instalación para mantener la consistencia. Antes necesitábamos cables cruzados (un extremo A, otro B) para conectar dos PCs, pero hoy en día, gracias a la función Auto MDI-X en los equipos modernos, son prácticamente un recuerdo del pasado.

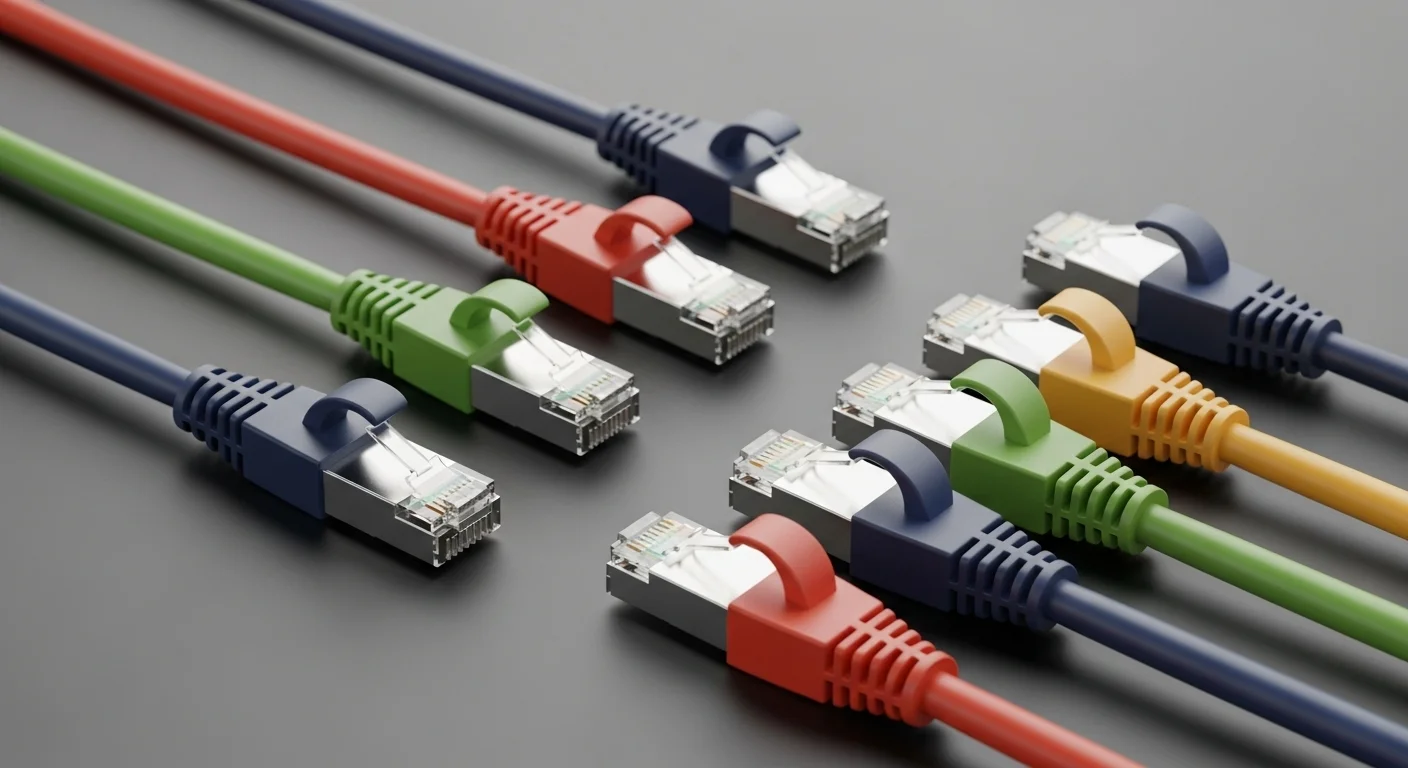

Anatomía de un Cable Par Trenzado UTP: Materiales y Construcción

Si abres un cable Cat6, verás más que solo cables. Tienes la funda exterior (jacket), usualmente de PVC o LSZH para áreas de baja ventilación. Dentro, los cuatro pares trenzados, separados por el spline de plástico. Cada uno de los ocho conductores es un hilo de cobre sólido, recubierto de aislante. La clave aquí es el material: busca siempre cobre puro (bare copper). Huye de los cables CCA (Copper Clad Aluminum), que son de aluminio bañado en cobre. Son más baratos, pero se rompen fácil, tienen mayor resistencia y pueden ser un riesgo en aplicaciones PoE. Finalmente, los conductores pueden ser sólidos (para instalaciones fijas en paredes) o multifilares (stranded), que son más flexibles e ideales para los cables de conexión (patch cords) que van del wall plate a tu equipo.

Aplicaciones Avanzadas y el Futuro del Cable Trenzado en la Tecnología

El cable de par trenzado es mucho más que un simple puente a internet. Es una plataforma tecnológica. Una vez que tienes una infraestructura de cableado estructurado, las posibilidades se expanden enormemente, consolidando múltiples sistemas en un solo tipo de cableado, lo cual es una bendición en términos de gestión y costes.

Más Allá de la Red Local: VoIP, PoE y Vigilancia

He aquí donde el cableado de red realmente brilla por su versatilidad:

• Voz sobre IP (VoIP): La telefonía moderna corre sobre la red de datos. Los teléfonos de oficina se conectan a un puerto de red, al igual que una computadora, usando el mismo cable UTP.
• Power over Ethernet (PoE): Esta, para mí, ha sido una de las tecnologías más transformadoras. La tecnología Power over Ethernet (PoE) envía energía eléctrica junto con los datos a través del mismo cable. Esto elimina la necesidad de fuentes de alimentación locales. Recuerdo un proyecto de despliegue de cámaras de seguridad en un almacén. PoE no fue solo una comodidad, fue lo que hizo el proyecto viable, ahorrándonos miles en costos de instalación eléctrica. Las aplicaciones son inmensas: cámaras IP, puntos de acceso Wi-Fi, teléfonos VoIP, sensores IoT, e incluso iluminación LED.
• Video y Vigilancia: Además de las cámaras IP nativas, tecnologías como HD-TVI permiten enviar video de alta definición desde cámaras analógicas a través de par trenzado usando adaptadores (baluns), una gran solución para modernizar sistemas de seguridad existentes sin recablear todo.

Cable Trenzado vs. Fibra Óptica vs. Wi-Fi: La Batalla por la Conectividad

No hay una solución única. La elección inteligente depende del contexto. Así es como yo lo veo:

• vs. Fibra Óptica: La fibra es la reina de la velocidad y la distancia. Es inmune a EMI y es la columna vertebral de internet y las conexiones entre edificios (backbone). Sin embargo, es más cara y frágil. La regla de oro en el campo es: fibra para los verticales (entre pisos o edificios), cobre para los horizontales (del cuarto de comunicaciones al escritorio).
• vs. Wi-Fi: La libertad del Wi-Fi es innegable. Pero es un medio compartido y susceptible a interferencias, un tema clave al elegir tu ecosistema inalámbrico profesional. Para cualquier tarea crítica que demande baja latencia y máxima estabilidad —gaming dentro de un completo ecosistema Corsair, trading, edición de video en red—, nada supera la fiabilidad de una conexión por cable. La estrategia ideal es una simbiosis: una red cableada robusta como cimiento, con puntos de acceso Wi-Fi estratégicamente ubicados para la movilidad.

El "Cable Trenzado Vintage" en el Diseño Moderno y Tecnológico

Aunque funcionalmente irrelevante para las redes, el cable eléctrico decorativo cubierto de tela ha influido en la estética de los espacios tecnológicos. Ver una lámpara de diseño con un cable de tela rojo sobre una estación de trabajo de última generación crea un contraste que humaniza la tecnología. Es un recordatorio de que en el mundo TI actual, el diseño y la experiencia de usuario importan tanto como los specs. Ya no solo construimos sistemas funcionales, creamos entornos donde la gente quiere trabajar. Para ver más sobre esta fusión, portales como Dezeen Technology son una gran fuente de inspiración.

Consideraciones Comerciales: Venta y Renta de Equipos de Red

Para las empresas, la red es una inversión. La venta de equipos de marcas como Cisco, Ubiquiti o Aruba es el modelo tradicional. Pero cada vez más, veo la adopción del modelo de Hardware-as-a-Service (HaaS) o renta de equipos. Esto convierte un gran gasto de capital (CapEx) en un gasto operativo (OpEx) predecible, lo que simplifica los presupuestos y asegura que la empresa siempre cuente con tecnología actualizada sin preocuparse por la obsolescencia. Es una opción muy atractiva para startups y empresas en crecimiento.

El Futuro del Cableado Estructurado y su Rol en la Computación del Mañana

¿Morirá el cable en un mundo inalámbrico? Rotundamente no. De hecho, su importancia crece. Los puntos de acceso Wi-Fi 7 necesitarán conexiones de 2.5G, 5G o incluso 10G para no ser un cuello de botella, una tarea perfecta para Cat6a o superior. La explosión del IoT depende masivamente de PoE, que necesita un cable. Y nuevos estándares como Single-Pair Ethernet (SPE) llevarán la conectividad a entornos industriales y de automoción. Lejos de desaparecer, el par trenzado seguirá siendo la cimentación sólida y fiable sobre la que construiremos la tecnología del futuro.
