Tabla de Contenido
- 1. Fundamentos del Cableado de Audio: La Conexión a tu Mundo Digital
- 2. Integración y Aplicaciones Prácticas
- 3. Guía Avanzada: Selección, Cuidado y Futuro del Cableado
Fundamentos del Cableado de Audio: La Conexión a tu Mundo Digital
En nuestra era, donde el PC es el centro de operaciones para crear casi cualquier cosa, desde podcasts que impactan a nivel global hasta sesiones de streaming que congregan a comunidades enteras, la claridad del audio es un pilar no negociable. Sin embargo, en la carrera por conseguir el mejor micrófono o el software más avanzado, a menudo pasamos por alto al verdadero héroe anónimo de la cadena de señal: el cable. Este componente, aparentemente simple, es la autopista que transporta la esencia de nuestra voz o instrumento al entorno digital. Un cable de mala calidad o inadecuado puede introducir ruido, degradar la señal y, en mi experiencia, sabotear una producción por lo demás impecable. Entender la ingeniería detrás de un cable de audio no es solo para sonidistas; es conocimiento esencial para cualquier profesional de TI que se tome en serio la calidad de su trabajo.
Anatomía de un Cable: Más Allá del Plástico
Para valorar un buen cable, hay que entender qué pasa por dentro. Cada parte cumple una misión crítica para preservar la integridad de tu señal de audio.
- Conductores: El corazón del cable, usualmente hilos de cobre. Transportan la señal eléctrica. La pureza del cobre aquí es clave; los cables de gama alta usan Cobre Libre de Oxígeno (OFC), que ofrece mejor conductividad y resiste la corrosión, garantizando una transmisión limpia y una vida útil más larga.
- Aislamiento (Insulation): Cada conductor va recubierto de un material dieléctrico (plástico, básicamente) para evitar que se toquen entre sí, lo que provocaría un cortocircuito. Un buen aislamiento también afecta la capacitancia, un factor que puede alterar la respuesta de frecuencia en tiradas de cable muy largas.
- Blindaje (Shielding): Quizás el componente más crítico en un entorno lleno de aparatos electrónicos como el nuestro. El blindaje protege la delicada señal de audio de las interferencias de la red doméstica y de radiofrecuencia (RFI) que emiten monitores, fuentes de poder, móviles y el propio PC. Hay dos tipos principales:
- Blindaje Trenzado: Una malla de hilos de cobre finos. Ofrece una cobertura excelente (hasta un 98%), es flexible y resistente, ideal para aplicaciones donde el cable va a tener movimiento.
- Blindaje de Lámina (Foil): Una lámina de aluminio que proporciona una cobertura del 100%, perfecta contra interferencias de alta frecuencia, aunque es más rígida y menos duradera que la trenzada. Los mejores cables combinan ambos tipos para una protección máxima.
- Revestimiento (Jacket): La capa exterior que todos vemos. Protege los componentes internos de daños físicos y humedad. Su material define la flexibilidad y robustez del cable.
El Debate Clave: Audio Balanceado vs. No Balanceado
Este es uno de los conceptos que, una vez lo entiendes, cambia tu forma de ver el audio profesional. Es la razón por la que un cable XLR es superior para casi todo. La diferencia radica en cómo se combate el ruido. Un cable balanceado usa tres conductores: dos para la señal y uno para la tierra. La magia está en que envía dos copias de la misma señal de audio, pero una de ellas con la polaridad invertida. Cualquier ruido que se filtre en el cable afectará a ambas señales por igual. Al llegar al equipo receptor (como una interfaz de audio), un circuito invierte de nuevo la señal 'fría', poniéndola en fase con la 'caliente'. Al sumar ambas, la señal de audio original se duplica en potencia, mientras que el ruido, ahora con polaridades opuestas, se cancela por completo. Esta técnica, llamada "Rechazo de Modo Común", es increíblemente efectiva y permite usar tiradas de cable muy largas sin apenas ruido. Por otro lado, un cable no balanceado solo tiene dos conductores (señal y tierra). No puede cancelar el ruido, así que cualquier interferencia se mezcla directamente con tu audio. Por eso, estas conexiones deben ser lo más cortas posible, idealmente por debajo de los 5 metros.

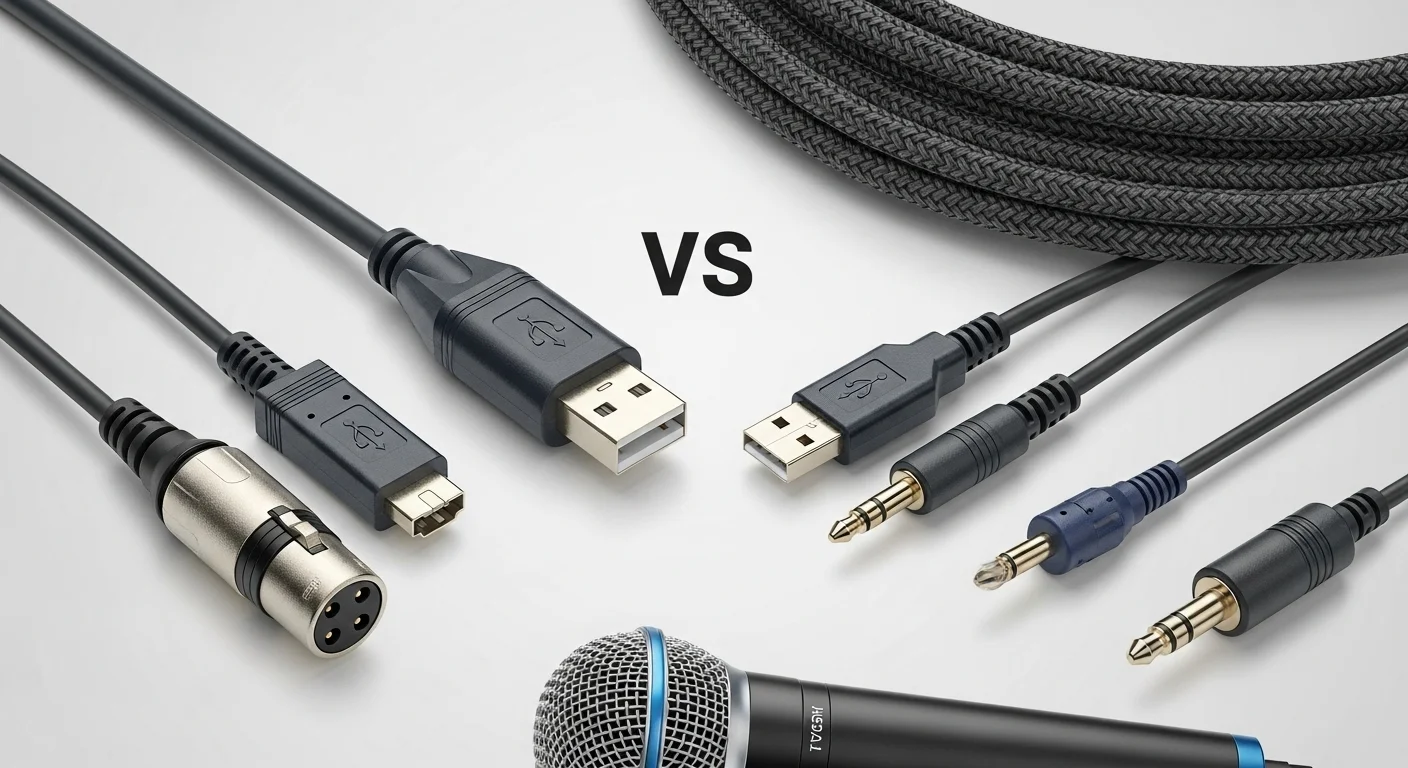

Tipos de Conectores: La Puerta de Entrada a tu PC
El conector define la compatibilidad con tu equipo. Cada uno tiene su propósito.
- XLR: El estándar de oro del audio profesional. Este conector de 3 pines es sinónimo de conexión balanceada. Su diseño es robusto y cuenta con un seguro que evita desconexiones accidentales, algo indispensable en entornos serios. Además, es el que transporta la alimentación Phantom de +48V que necesitan los micrófonos de condensador.
- TRS (Tip-Ring-Sleeve): El jack con dos anillos negros (de 1/4" o 3.5mm). Es un conector versátil. Puede llevar una señal de audio balanceada (ideal para conectar interfaces a monitores de estudio) o una señal estéreo no balanceada (como la de tus auriculares).
- TS (Tip-Sleeve): Similar al TRS, pero con un solo anillo. Solo puede transportar una señal no balanceada. Es el estándar para guitarras y bajos, pero no es recomendable para micrófonos de calidad por su susceptibilidad al ruido.
- TRRS (Tip-Ring-Ring-Sleeve): El conector de 3.5mm con tres anillos negros, común en auriculares para smartphones y laptops para profesionales de TI. Sus cuatro contactos le permiten manejar audio estéreo de salida y una entrada de micrófono mono. Es la base del "cable auxiliar con micrófono".
- USB: Una solución digital todo en uno. Los micrófonos USB integran su propia interfaz de audio. El cable USB (A, B, o el moderno C) lleva tanto la alimentación como los datos de audio digital directamente al PC, eliminando la necesidad de hardware externo. Son la definición de 'plug-and-play'.
Comprender estas bases te permite tomar decisiones informadas. No todos los cables son iguales, y elegir el correcto para tu equipo es tan vital como elegir el propio micrófono. El cable adecuado no solo transmite sonido; lo protege y lo preserva.
Integración y Aplicaciones Prácticas: El Cable en el Ecosistema de tu Estación de Trabajo
La versatilidad de los PCs modernos los ha convertido en el centro de producción del siglo XXI. Desde el desarrollo de un videojuego con audio inmersivo hasta la transmisión de una sesión de 'live coding', todo pasa por la computadora. En este entorno, el cable del micrófono es el puente entre el mundo analógico del sonido y el universo digital. La elección de este componente y el método de conexión impactan directamente en la calidad, la complejidad del setup y la flexibilidad de tu flujo de trabajo. Analicemos las formas de integrar un micrófono a tu equipo para optimizar cualquier producción.
Conectando Micrófonos a tu Equipo: Las Rutas Posibles
En mi experiencia, hay tres caminos principales para llevar la señal de un micrófono a un PC. Cada uno tiene sus ventajas, desventajas y cables asociados.
1. La Ruta Directa y Sencilla: Micrófonos USB
Si buscas simplicidad y una solución 'plug-and-play', el micrófono USB es tu mejor aliado. Aquí, el cable es un USB estándar (A, B o C) que va del micrófono a un puerto libre en tu máquina.
Lo bueno:
- Facilidad de Uso: Lo conectas y el sistema operativo lo reconoce. Es ideal para quien no quiere complicarse la vida.
- Costo-Efectividad: Te ahorras el coste de una interfaz de audio externa porque el preamplificador y el conversor analógico-digital (ADC) ya vienen integrados.
- Portabilidad: Una solución compacta, perfecta para setups minimalistas o para grabar fuera de casa.
- Poca Flexibilidad: Estás limitado a la calidad de los componentes internos que eligió el fabricante. No hay opción de mejora parcial.
- Limitaciones en Multipista: Grabar con varios micrófonos USB a la vez puede ser un infierno de configuración de software y latencia.
- Techo de Calidad: Aunque hay micrófonos USB excelentes, la gama más alta del audio profesional sigue estando en los componentes de estudio dedicados.

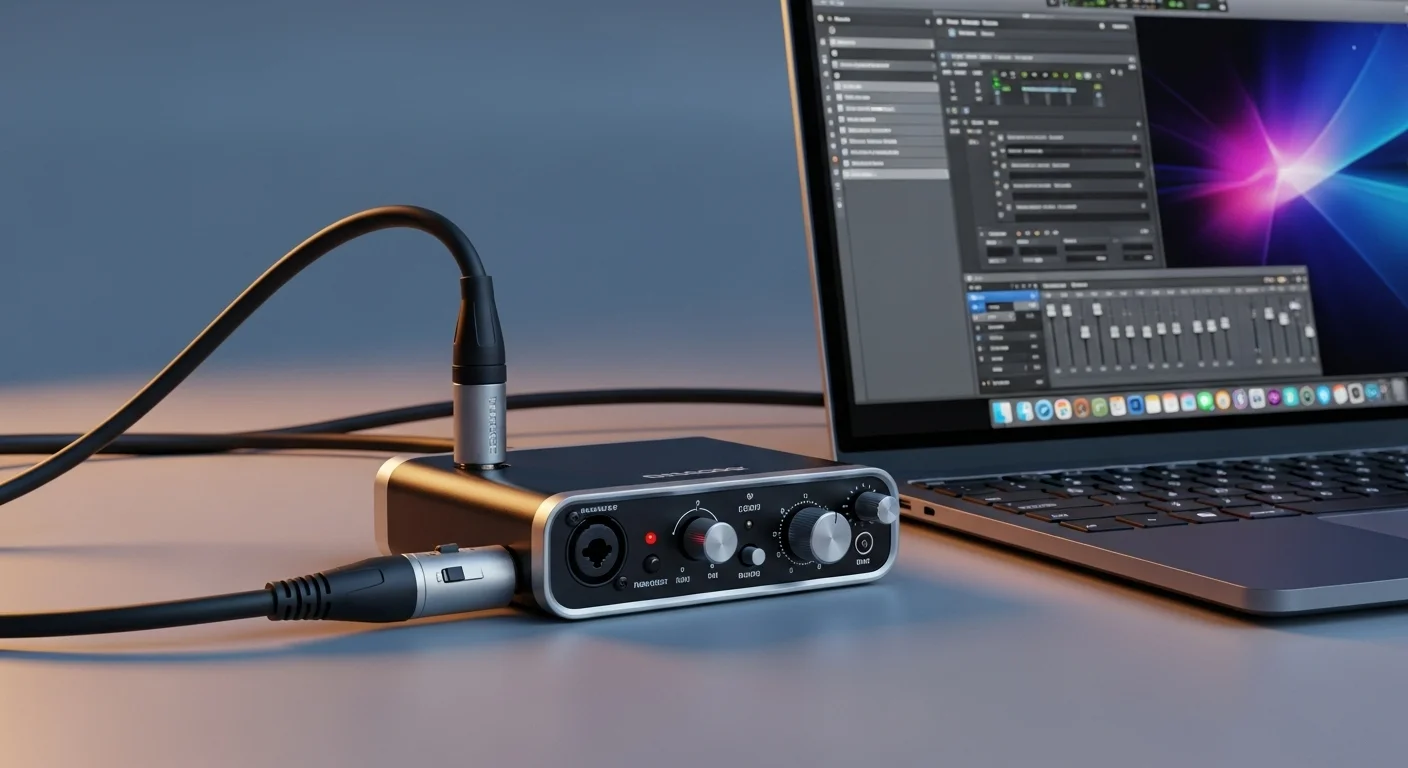

2. La Ruta Profesional y Escalable: Interfaces de Audio y Cables XLR
Para la máxima calidad y flexibilidad, la combinación de un micrófono analógico (con salida XLR) y una interfaz de audio externa es el estándar de la industria. La cadena de señal es: Micrófono → Cable XLR → Interfaz de Audio → Cable USB/Thunderbolt → PC.
La Interfaz de Audio, tu traductor: Este dispositivo externo es un centro neurálgico que se encarga de:
- Preamplificar: Eleva la débil señal del micrófono a un nivel de línea utilizable.
- Convertir de Analógico a Digital (ADC): Traduce la señal analógica a datos que tu PC pueda entender.
- Convertir de Digital a Analógico (DAC): Hace lo inverso para que puedas escuchar el audio a través de auriculares o monitores.
- Proveer Alimentación Phantom: Envía los +48V que los micrófonos de condensador necesitan para funcionar, a través del mismo cable XLR.
- Calidad de Sonido Superior: Las interfaces dedicadas montan preamplificadores y conversores de mucha más calidad que los de un micrófono USB promedio.
- Flexibilidad y Escalabilidad: Puedes mezclar y combinar cualquier micrófono XLR con cualquier interfaz. Puedes mejorar solo una parte del sistema. Además, hay interfaces con múltiples entradas para grabar varias fuentes a la vez, cada una con su cable.
- Latencia Mínima: Usan drivers optimizados (como ASIO en Windows) que minimizan el retardo entre lo que se graba y lo que se escucha.
- Mayor Complejidad y Costo: Requiere más componentes (micrófono, cable, interfaz) y un conocimiento básico de niveles de ganancia.
- Menos Portátil: Es un setup con más piezas y cables que gestionar.
3. La Ruta Rápida y Básica: El Jack de 3.5mm
Casi todos los PCs y laptops tienen puertos de 3.5mm. Es la forma más rudimentaria de conectar un micrófono. Las laptops suelen tener un único puerto TRRS (entrada/salida), diseñado para un "cable auxiliar con micrófono". Los PCs de escritorio a menudo tienen puertos separados (rosa para el micro, verde para los audífonos).
Lo bueno:
- Accesibilidad Universal: No se necesita hardware adicional.
- Costo Cero: Usas lo que ya tienes.
- Calidad de Sonido Pobre: Los preamplificadores de las placas base son, francamente, malos. Son muy susceptibles al ruido eléctrico del interior del chasis del PC.
- Conexiones No Balanceadas: El uso de estos cables aumenta exponencialmente el riesgo de captar zumbidos e interferencias.
- Sin Alimentación Phantom: Olvídate de conectar micrófonos de condensador profesionales.
Casos de Uso en el Entorno Moderno
La elección de tu cableado depende directamente de lo que vayas a hacer.
- Podcasting y Streaming: La claridad de la voz es todo. Un buen micrófono USB es un gran punto de partida. Los creadores más serios casi siempre terminan con una interfaz de audio (como una Focusrite Scarlett) y un micrófono dinámico (como el Shure SM7B), que es excelente para aislar la voz. Obviamente, todo conectado con un robusto cable XLR.
- Gaming: Para comunicarse en partida, la conveniencia manda. Los headsets para gaming con conexión USB o un único jack TRRS son lo más común. Los streamers profesionales, sin embargo, suelen tener un micrófono de estudio dedicado para ofrecer una calidad de voz superior a su audiencia, complementando su ecosistema de PC y monitor.
- Home Studio y Desarrollo de Audio: Aquí, la configuración de interfaz y XLR es insustituible. Necesitarás cables de alta calidad para grabar voces, instrumentos o efectos de sonido. La capacidad de grabar múltiples pistas limpias y sin latencia es esencial.
- Trabajo Remoto y Videoconferencias: Aunque el micro integrado en laptops como la Dell 5310 funciona, la mejora al usar un micrófono USB de escritorio o incluso uno de solapa (lavalier) es drástica. Mejora enormemente la percepción de profesionalidad en reuniones virtuales.
En resumen, tu estación de trabajo ofrece un abanico de soluciones de conectividad. Entender cómo cada una se integra y funciona es el conocimiento que distingue al aficionado del creador que realmente se preocupa por la calidad.
Guía Avanzada: Selección, Cuidado y Futuro del Cableado
Una vez que dominas los fundamentos, el siguiente nivel es saber elegir el cable perfecto, cuidarlo como un componente crítico de tu setup y entender hacia dónde va la tecnología. Esto no solo optimiza tu audio, sino que es una inversión inteligente en tu equipo. Créeme, un buen cable puede prevenir horas de frustración y troubleshooting, garantizando un rendimiento fiable cuando más lo necesitas.
Guía de Compra: Cómo Elegir el Cable Correcto
Navegar el mercado de cables puede ser confuso. Esto es en lo que yo me fijo para tomar una decisión:
- Aplicación y Conector: Primero, ¿para qué lo vas a usar?
- Estudio o Home Office: Para conectar un micro a una interfaz de audio en tu estación de trabajo, un cable XLR es el estándar de facto.
- Streaming/Podcasting (Setup simple): Si usas un micro USB, el cable suele venir incluido. Si necesitas un reemplazo, verifica que sea del tipo correcto (USB-A, B, o C).
- Headset para Gaming/Llamadas: Necesitarás un cable con conector TRRS de 3.5mm o el cable USB propietario de tus auriculares.
- Conexión a Cámaras o Grabadoras: Dependiendo del equipo, podrías necesitar un cable XLR-XLR o uno de 3.5mm TRS.
- Longitud: La regla de oro es simple: úsalo tan largo como sea necesario, pero tan corto como sea posible. Para un setup de escritorio, 1 a 3 metros es más que suficiente. Para escenarios o espacios grandes, necesitarás más. Recuerda que con cables no balanceados, cada metro extra es una invitación al ruido. Con cables balanceados (XLR), esto es menos preocupante, pero un cable innecesariamente largo es más difícil de gestionar y propenso a enredos.
- Calidad de Construcción: Aquí es donde el precio suele justificar la calidad.
- Conectores: Busca conectores metálicos robustos. Marcas como Neutrik o Amphenol son el estándar de la industria por una razón: duran. El chapado en oro no es solo marketing; resiste la corrosión y asegura una buena conexión a largo plazo.
- Blindaje: En un entorno con PCs, monitores y fuentes de poder, un buen blindaje es crucial. Un blindaje trenzado de cobre con más del 95% de cobertura es ideal por su durabilidad y rechazo de ruido. Para entornos especialmente hostiles, los cables "Star-Quad" (con cuatro conductores) ofrecen una cancelación de ruido superior.
- Conductores: El Cobre Libre de Oxígeno (OFC) debería ser tu estándar mínimo para una transmisión de señal limpia.
- Presupuesto y Marcas: No tienes que arruinarte, pero huir de los cables genéricos más baratos es, por lo general, una decisión sabia.
- Gama Alta (Profesional): Marcas como Mogami, Canare, Sommer. Es una inversión para entornos profesionales donde la fiabilidad es crítica.
- Gama Media (La mejor relación calidad-precio): Aquí es donde la mayoría deberíamos comprar. Marcas como Hosa Pro, ProCo, o las líneas de más calidad de Monoprice ofrecen un rendimiento y durabilidad excelentes sin un precio desorbitado.
- Gama de Entrada (Uso ligero): Marcas como AmazonBasics o las líneas estándar de Hosa pueden valer para un uso muy ocasional, pero no esperes que aguanten mucho trote ni que ofrezcan el mejor blindaje.
Mantenimiento y Troubleshooting: Protege tu Inversión
Un cable bien cuidado te puede durar décadas. Uno maltratado, meses.
- Enrollado Correcto (El método 'Over-Under'): La causa #1 de muerte prematura de un cable. Nunca lo enrolles alrededor de tu codo y mano. Aprende el método 'over-under' (sobre-debajo). Busca un video, practícalo. Respeta la memoria natural del cable, previene torceduras internas y hace que se desenrolle perfectamente sin nudos. Es la marca de un profesional.
- Limpieza de Conectores: De vez en cuando, usa un limpiador de contactos electrónicos y un paño sin pelusa para mantener los conectores libres de polvo y oxidación.
- Inspección Visual: Antes de cada uso importante, échale un vistazo rápido. Busca grietas, pines doblados o cualquier signo de daño.
- Diagnóstico de Problemas:
- Zumbido (Hum): Casi siempre es un problema de red o interferencia. Asegúrate de usar un cable balanceado si es posible. Intenta conectar tus equipos a la misma regleta de corriente para evitar bucles de masa (ground loops).
- Crujidos (Crackle): Indica una conexión floja o un daño interno. Mueve suavemente el cable cerca de los conectores; si el ruido aparece, probablemente es una soldadura rota.
- Señal Intermitente: El cable está roto por dentro. Prueba con otro cable que sepas que funciona para aislar el problema. Un simple probador de cables es una herramienta barata que te ahorrará horas de adivinanzas.
El Futuro de la Conectividad de Audio
La tecnología avanza, y la forma en que conectamos los micros a los PCs evoluciona.
- USB-C como Estándar Universal: La adopción masiva de USB-C está simplificando todo. Su capacidad para transmitir datos, energía y audio de alta calidad por un solo cable reversible lo está convirtiendo en el conector por defecto para nuevas interfaces y micrófonos.
- Audio sobre IP (AoIP): En el mundo profesional a gran escala, protocolos como Dante están cambiando las reglas. Permiten enviar cientos de canales de audio de altísima calidad a través de un simple cable de red Ethernet. Aunque aún necesitas un cable XLR para ir del micro a la caja de red, la infraestructura troncal se simplifica drásticamente. Es una tecnología fascinante para cualquier profesional de TI.
- Venta y Renta de Equipo: Para proyectos puntuales, no siempre tiene sentido comprar. Empresas de tecnología y audio ofrecen servicios de renta de equipos de alta gama. Puedes alquilar un sistema inalámbrico profesional, una mezcladora digital o kilómetros de cableado de calidad para un evento, siendo una solución increíblemente flexible y rentable.
En conclusión, el cable de micrófono es una pieza de ingeniería que merece tu atención. Saber elegirlo, cuidarlo y entender su rol en tu setup es lo que asegurará que tu inversión en equipo de audio se traduzca en un sonido impecable durante años.
