Fundamentos del Cable UTP: El Corazón de la Red de tus Computadoras
En una era dominada por la conectividad inalámbrica, es fácil pasar por alto la importancia fundamental de la infraestructura cableada. Sin embargo, para cualquier configuración de computadoras que exija el máximo rendimiento, estabilidad y seguridad, el cableado físico sigue siendo el rey indiscutible. En el centro de esta infraestructura se encuentra el cable de Par Trenzado No Apantallado, o UTP (Unshielded Twisted Pair), un componente esencial que actúa como el sistema circulatorio para los datos en hogares, oficinas, centros de datos y prácticamente cualquier lugar donde las computadoras necesiten comunicarse de manera fiable. [15] El principio detrás del cable UTP es ingeniosamente simple pero efectivo. Consiste en varios pares de alambres de cobre aislados que se trenzan entre sí a lo largo de toda su longitud. [15] Esta torsión no es una característica estética; es un diseño de ingeniería crucial que ayuda a cancelar la interferencia electromagnética (EMI) y la diafonía (crosstalk) de pares de cables adyacentes y fuentes externas como motores, luces fluorescentes o cables de alimentación. [15, 37] Al reducir este 'ruido' eléctrico, la integridad de la señal de datos se mantiene, permitiendo transmisiones más rápidas y con menos errores a través de distancias considerables. Para los usuarios de computadoras, esto se traduce en descargas más rápidas, una latencia más baja en los videojuegos, streaming de video sin interrupciones y transferencias de archivos de gran tamaño sin corrupción de datos. La estructura de un cable UTP típico se compone de cuatro pares de hilos de cobre, cada uno con un código de color específico para su identificación, todo envuelto en una cubierta exterior de plástico (generalmente PVC o LSZH - Low Smoke Zero Halogen) que protege los cables internos de daños físicos. Esta simplicidad en el diseño hace que el cable UTP sea flexible, fácil de instalar y relativamente económico, factores que han contribuido a su adopción masiva en todo el mundo para redes Ethernet. [24]
Un Viaje a Través de las Categorías: De lo Básico a la Ultra Velocidad
No todos los cables UTP son iguales. A medida que la demanda de velocidades de red más altas ha crecido exponencialmente, los estándares de cableado han evolucionado para satisfacer estas necesidades. Esta evolución se clasifica en 'Categorías', cada una con especificaciones de rendimiento eléctrico cada vez más estrictas. Comprender estas categorías es vital para planificar una red que no solo satisfaga las necesidades actuales de tus computadoras, sino que también esté preparada para el futuro.
El Legado del utp cat 5 y su Evolución
El estándar utp cat 5 fue revolucionario en su tiempo. [17] Diseñado para soportar frecuencias de hasta 100 MHz, era la columna vertebral de las redes Fast Ethernet (100 Mbps). [28] Aunque hoy en día se considera obsoleto, sentó las bases para las redes modernas. Poco después, surgió la especificación Cat 5e (Categoría 5 Mejorada), que se convirtió en el estándar de facto durante muchos años. El utp cat 5 en su versión 'e' también opera a 100 MHz, pero con especificaciones más rigurosas para la diafonía, lo que le permite soportar de manera fiable velocidades de Gigabit Ethernet (1 Gbps) en distancias de hasta 100 metros. [36] Para muchas aplicaciones domésticas y de oficina con requerimientos moderados, el cable Cat 5e sigue siendo funcional. Sin embargo, con el aumento del tamaño de los archivos, el streaming en 4K/8K y la proliferación de dispositivos conectados, sus limitaciones se están volviendo cada vez más evidentes. Es una opción económica, pero instalarlo hoy en una nueva infraestructura para computadoras de alto rendimiento sería una decisión con poca visión de futuro.
El Salto a la Modernidad: utp cat 6a, el Estándar de Oro
Para redes que exigen un rendimiento superior y una sólida preparación para el futuro, el estándar a considerar es el utp cat 6a (Categoría 6 Aumentada). Este cable representa un salto cuántico en capacidad en comparación con sus predecesores. Diseñado para operar a frecuencias de hasta 500 MHz, más del doble que Cat 6 y cinco veces más que Cat 5e, el utp cat 6a es capaz de soportar velocidades de 10 Gigabit Ethernet (10 Gbps) a lo largo de toda la longitud del canal de 100 metros. [8, 28] Esta enorme capacidad de ancho de banda lo convierte en la opción ideal para las computadoras más exigentes: estaciones de trabajo de edición de video, servidores de archivos de alta velocidad, redes de gaming con latencia ultrabaja y la conexión de backhaul para puntos de acceso Wi-Fi 6/7 de última generación. Para lograr este rendimiento, el cable utp cat 6a tiene una construcción más robusta. Los conductores de cobre suelen ser más gruesos, los pares están trenzados más apretadamente y, a menudo, incorpora características de diseño adicionales para combatir la diafonía, especialmente la diafonía exógena (Alien Crosstalk) que es la interferencia entre cables adyacentes en un mazo. Esto puede incluir un separador interno (spline) que mantiene los pares aislados físicamente, así como un diseño de cubierta exterior más grueso y, en ocasiones, no completamente liso. [36] Si bien esto lo hace menos flexible y un poco más difícil de instalar que un cable utp cat 5, el beneficio en rendimiento es innegable y justifica la inversión en cualquier instalación seria y a largo plazo.
La Confusión del utp cat 6e: ¿Realidad o Marketing?
Al buscar cables de red, es probable que te encuentres con el término utp cat 6e. Es crucial entender que 'Cat 6e' no es un estándar oficial reconocido por las organizaciones de estandarización como la TIA (Telecommunications Industry Association) o la ISO/IEC. [36] Este término es puramente una creación de marketing utilizada por algunos fabricantes para indicar que su cable de Categoría 6 supera las especificaciones mínimas de ese estándar. Si bien un cable etiquetado como utp cat 6e puede ofrecer un rendimiento ligeramente superior al de un Cat 6 básico (por ejemplo, soportando frecuencias de hasta 550 o 600 MHz en lugar de los 250 MHz estándar de Cat 6), no hay garantía de que cumpla con los rigurosos requisitos de rendimiento del estándar utp cat 6a. No ha sido probado para soportar 10 Gbps a 100 metros bajo las estrictas condiciones de prueba de diafonía exógena que definen a Cat 6a. Por lo tanto, para los profesionales y entusiastas que buscan un rendimiento de 10 Gbps garantizado y certificado, la elección correcta y segura es siempre optar por un cable que esté explícitamente certificado como utp cat 6a. Confiar en la terminología no estandarizada como utp cat 6e puede llevar a una red que no rinde como se espera, creando cuellos de botella difíciles de diagnosticar. En el mundo de la conectividad de alta velocidad para computadoras, adherirse a los estándares oficiales es la única forma de asegurar la interoperabilidad y el rendimiento prometido. La elección de la categoría de cable correcta, desde el básico utp cat 5 para tareas sencillas hasta el todopoderoso utp cat 6a para las aplicaciones más demandantes, es el primer paso y el más importante para construir una red rápida y fiable. Y para finalizar las conexiones, es indispensable usar conectores utp de alta calidad. Además, para aplicaciones multimedia, la tecnología hdmi utp ofrece soluciones versátiles que exploraremos más adelante.
Aplicaciones Avanzadas y Componentes Críticos: Maximizando el Potencial del UTP
Una vez comprendidas las categorías fundamentales del cable UTP, es hora de explorar cómo esta tecnología se extiende más allá de la simple conexión de computadoras a un router. Las aplicaciones modernas han aprovechado la versatilidad y el ancho de banda del UTP para resolver una variedad de desafíos tecnológicos, mientras que la importancia de los componentes de terminación, como los conectores, se ha vuelto más crítica que nunca. Ignorar la calidad de estos elementos puede sabotear el rendimiento de la red más cuidadosamente planificada.
Revolución Audiovisual: Extensores hdmi utp para Distancias Extremas
En el ámbito de los equipos audiovisuales, como proyectores, pantallas de gran formato y sistemas de cine en casa, uno de los mayores desafíos ha sido siempre la limitación de la longitud de los cables HDMI. Un cable HDMI estándar comienza a sufrir una degradación significativa de la señal después de los 15 metros, lo que hace inviable conectar una computadora o un reproductor multimedia a una pantalla ubicada al otro lado de una sala de conferencias grande, un auditorio o incluso en una instalación de señalización digital compleja. Aquí es donde entra en juego la brillante solución de los extensores hdmi utp. [4] Estos dispositivos, también conocidos como balunes HDMI, funcionan convirtiendo la señal de audio y video digital de alta definición del formato HDMI a un formato que puede ser transmitido eficientemente a través de un cable de red UTP. [38, 42] El sistema consta de dos unidades: un transmisor que se conecta a la fuente (por ejemplo, una laptop o un servidor de medios) y un receptor que se conecta a la pantalla (un proyector o un televisor). [42] Entre estas dos unidades, se tiende un cable UTP, a menudo un solo cable, que puede cubrir distancias de 50, 100 o incluso más metros sin pérdida perceptible de calidad. [40] El uso de un cable de alta calidad como el utp cat 6a es altamente recomendado, y a menudo esencial, para los extensores hdmi utp de mayor rendimiento, especialmente aquellos que soportan resoluciones 4K, HDR (High Dynamic Range) y altas tasas de refresco. El mayor ancho de banda y la superior resistencia a la interferencia del utp cat 6a aseguran que la señal compleja y de alta velocidad llegue intacta al receptor. El uso de un cable de menor categoría, como el utp cat 5, podría limitar la resolución máxima, introducir artefactos visuales o simplemente no funcionar en distancias largas. Las aplicaciones de los extensores hdmi utp son vastas. En entornos corporativos, permiten colocar una computadora de presentación en una mesa de conferencias y conectarla a un proyector montado en el techo sin la necesidad de un cable HDMI largo, antiestético y frágil. En el sector minorista y la hostelería, son la columna vertebral de los sistemas de señalización digital, distribuyendo contenido desde una fuente central a múltiples pantallas repartidas por todo el establecimiento. Para los entusiastas del cine en casa, permiten ubicar todos los equipos fuente (reproductores de Blu-ray, consolas de videojuegos, computadoras) en un rack centralizado en otra habitación, manteniendo la zona del televisor o proyector limpia y libre de desorden de cables. Muchos modelos de extensores hdmi utp también incluyen características adicionales como el paso de señales de control por infrarrojos (IR), lo que permite controlar la fuente desde la ubicación de la pantalla, o incluso extensiones USB, que utilizan el mismo cable UTP para conectar teclados y ratones a distancia (KVM). [4] Esto demuestra cómo el humilde cable de red, gracias a tecnologías como el hdmi utp, se ha convertido en un conducto multifuncional para todo tipo de datos, no solo para paquetes de internet.

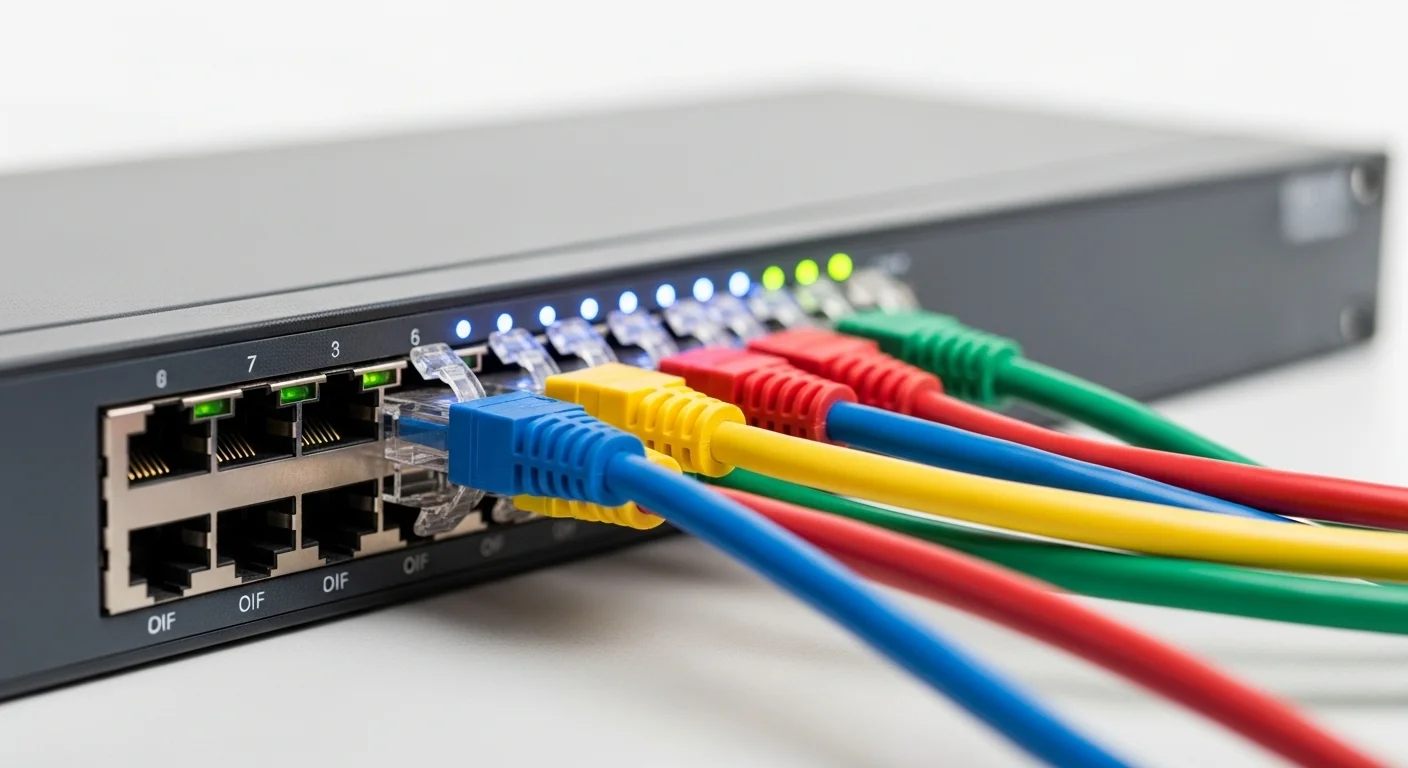

El Eslabón Final: La Importancia Crucial de los Conectores UTP (RJ45)
Un cable de red de la más alta calidad, como un rollo de utp cat 6a, es completamente inútil sin los componentes que le permiten conectarse a los dispositivos. Aquí es donde los conectores utp, conocidos técnicamente como conectores modulares 8P8C pero universalmente llamados RJ45, juegan un papel protagonista. [1] La calidad de estos pequeños conectores de plástico y metal, y la precisión con la que se instalan (un proceso conocido como 'crimpar' o 'terminar'), pueden ser la diferencia entre una conexión de 10 Gbps sólida como una roca y una fuente interminable de problemas de red. [5] Los conectores utp deben ser compatibles con la categoría del cable que se está utilizando. Por ejemplo, los conectores diseñados para Cat 6a son diferentes de los de utp cat 5. Tienen guías de alambre internas más sofisticadas para mantener la torsión de los pares lo más cerca posible del punto de contacto y están diseñados para acomodar los conductores más gruesos típicos del cable utp cat 6a. Usar un conector incorrecto puede degradar el rendimiento de la red al nivel del componente de menor calidad. Al terminar un cable UTP, se deben seguir uno de los dos esquemas de cableado estandarizados: T568A o T568B. [3] Estos estándares definen el orden exacto en que los ocho cables de colores deben insertarse en el conector. [5] La única diferencia entre T568A y T568B es la posición de los pares naranja y verde. [1] Funcionalmente, ambos son idénticos en términos de rendimiento. Lo absolutamente crucial es la consistencia: ambos extremos de un cable de conexión (patch cable) deben estar terminados con el mismo estándar (T568A en ambos extremos o T568B en ambos extremos) para crear un cable 'recto', que es el tipo utilizado en el 99% de las aplicaciones para conectar computadoras a switches, routers o rosetas de pared. [5] La elección entre T568A y T568B a menudo depende de la normativa local o la preferencia de la organización, siendo T568B el más común en proyectos comerciales en muchas regiones. [3, 6] El proceso de crimpado requiere herramientas específicas: una peladora de cables para retirar la cubierta exterior sin dañar los pares trenzados, unas tijeras de electricista para cortar los hilos de manera uniforme, y una herramienta de crimpado que presiona los contactos metálicos del conector a través del aislamiento de los hilos, estableciendo la conexión eléctrica. Una mala crimpado —hilos en el orden incorrecto, aislamiento no completamente perforado, o cubierta exterior no asegurada por el conector— es una de las causas más comunes de fallos en la red. Innovaciones como los conectores utp de tipo 'pass-through' (pasantes) han simplificado el proceso, permitiendo que los hilos pasen completamente a través del conector para verificar visualmente el orden antes de crimpar. Una herramienta de crimpado especial corta el exceso de hilos al mismo tiempo que fija el conector. Finalmente, es imperativo usar un probador de cables de red después de cada terminación. Un probador simple puede verificar la continuidad y el mapeo correcto de los pines, mientras que los equipos de certificación avanzados pueden medir el rendimiento real del cable, incluyendo la diafonía y la pérdida de retorno, para garantizar que cumple con los estándares utp cat 6a o superior. Incluso el debatido y no estandarizado utp cat 6e se beneficiaría de pruebas rigurosas para validar sus supuestas capacidades 'mejoradas'. La atención meticulosa a la selección e instalación de los conectores utp es un paso no negociable para asegurar la integridad de toda la infraestructura de red.
Implementación, Mejores Prácticas y el Futuro de la Conectividad Cableada
Tener los mejores cables y componentes es solo una parte de la ecuación. La forma en que se instala, gestiona y planifica una infraestructura de red UTP es igualmente crucial para garantizar un rendimiento óptimo y una larga vida útil. Además, entender cómo la conectividad cableada se integra en el panorama tecnológico más amplio, interactuando con las tecnologías inalámbricas y preparándose para las demandas del mañana, es esencial para cualquier toma de decisiones informada sobre la infraestructura de TI para computadoras y otros dispositivos.
Instalación Profesional: Más Allá de Simplemente Tender el Cable
Una instalación de red profesional, ya sea en una oficina nueva o en una casa de un entusiasta de la tecnología, va mucho más allá de simplemente pasar un cable de un punto A a un punto B. Se trata de un enfoque sistemático conocido como 'cableado estructurado'. Este enfoque planifica una topología de cableado limpia, organizada y escalable que sirve a todas las computadoras y dispositivos de la red de manera eficiente. Las mejores prácticas de instalación son fundamentales, especialmente cuando se trabaja con cables de alto rendimiento como el utp cat 6a. Primero, es vital respetar el radio de curvatura máximo del cable. Doblar un cable UTP de forma demasiado pronunciada puede alterar la geometría de los pares trenzados, degradando el rendimiento. Los cables utp cat 6a, al ser más gruesos y rígidos, son particularmente sensibles a esto. [36] Una regla general es no doblar el cable con un radio inferior a cuatro veces su diámetro exterior. Segundo, se debe mantener la separación de los cables de datos de las fuentes de interferencia electromagnética (EMI), como los cables de alimentación de alto voltaje, transformadores, grandes motores y balastos de iluminación fluorescente. [15] Aunque el trenzado de los pares ofrece una buena protección, una exposición prolongada y cercana a fuentes de EMI potentes puede introducir ruido en la línea. Las normativas de cableado suelen especificar distancias mínimas que deben respetarse. La gestión del cableado es otro pilar de una instalación de calidad. En lugar de dejar los cables sueltos, se utilizan soluciones como bandejas de cables, canaletas y organizadores de cables en los racks para encaminar los cables de forma ordenada y protegida. Esto no solo mejora la estética, sino que también facilita el mantenimiento futuro, las actualizaciones y la resolución de problemas. En el corazón de una instalación de cableado estructurado se encuentra el panel de conexiones (patch panel). En lugar de terminar los cables que vienen de las áreas de trabajo directamente en un switch, se terminan en la parte trasera de un patch panel en el rack de comunicaciones. Luego, se utilizan cables de conexión cortos (patch cords) para conectar los puertos del patch panel a los puertos del switch. Esto crea un sistema modular y flexible. Si una computadora necesita ser movida a un puerto diferente del switch, solo se necesita cambiar un patch cord corto, en lugar de volver a tender todo el cableado troncal. Este enfoque también protege los puertos más caros del switch del desgaste asociado a conectar y desconectar cables repetidamente.
Comparativas y Elecciones Inteligentes: El Cable Adecuado para Cada Escenario
La elección del cable UTP correcto es un equilibrio entre el rendimiento requerido, el presupuesto y la visión a futuro. Aquí hay una comparativa para ayudar en la decisión:
- utp cat 5 (y 5e): Velocidad: 100 Mbps / 1 Gbps. Ancho de banda: 100 MHz. [28] Ideal para: Redes básicas existentes, telefonía VoIP de baja demanda, y aplicaciones donde el costo es el factor principal y no se anticipan necesidades de mayor velocidad. Ya no se recomienda para nuevas instalaciones.
- Cat 6: Velocidad: 1 Gbps a 100m, 10 Gbps hasta 55m. Ancho de banda: 250 MHz. [17, 36] Ideal para: Redes Gigabit robustas en hogares y oficinas pequeñas. Ofrece un buen margen de rendimiento sobre Cat 5e para la mayoría de las aplicaciones actuales y puede manejar 10 Gbps en distancias cortas, pero no es una solución completa para 10G.
- utp cat 6a: Velocidad: 10 Gbps a 100m. Ancho de banda: 500 MHz. [28, 36] Ideal para: Nuevas instalaciones en oficinas, centros de datos, hogares de alto rendimiento, y en cualquier lugar donde se necesite garantizar el rendimiento de 10 Gbps. Es la opción a prueba de futuro por excelencia, ideal para soportar computadoras de alto rendimiento, streaming 4K/8K, y puntos de acceso Wi-Fi de alta velocidad.
- utp cat 6e: Como se mencionó, este es un término de marketing, no un estándar. Su rendimiento es variable y no está garantizado. [36] Se debe evitar en favor de un verdadero utp cat 6a para proyectos serios.
El Futuro es Híbrido: La Simbiosis entre UTP y Wi-Fi
Lejos de competir hasta la muerte, las tecnologías cableadas e inalámbricas tienen una relación simbiótica. [33] El rendimiento de cualquier red Wi-Fi depende directamente de la calidad de su conexión cableada de backhaul. Un punto de acceso (AP) Wi-Fi 6 (802.11ax) o el emergente Wi-Fi 7 (802.11be) es capaz de ofrecer velocidades multi-gigabit a los dispositivos inalámbricos. Sin embargo, si ese AP está conectado al resto de la red con un viejo cable utp cat 5e, su rendimiento total se verá estrangulado a 1 Gbps como máximo. [41] Para desbloquear todo el potencial de las redes inalámbricas modernas, es indispensable conectar los APs con un cableado utp cat 6a que pueda manejar el tráfico agregado de múltiples clientes a velocidades superiores a 1 Gbps. La tecnología Power over Ethernet (PoE) refuerza aún más esta simbiosis. PoE permite que el mismo cable UTP que proporciona la conexión de datos también suministre energía eléctrica al dispositivo final. [44] Esto es increíblemente útil para instalar APs, cámaras de seguridad IP y teléfonos VoIP en lugares donde una toma de corriente no está disponible fácilmente, como en techos o paredes altas. El estándar utp cat 6a es ideal para los últimos estándares de PoE (PoE++ / 802.3bt), que pueden suministrar hasta 90-100 vatios de potencia. Mirando hacia el futuro, mientras que Cat 8 existe para aplicaciones de muy corta distancia (hasta 30m) y ultra alta velocidad (40 Gbps) dentro de los centros de datos, el utp cat 6a sigue siendo la opción más lógica, rentable y de alto rendimiento para el 'cableado horizontal' que conecta la gran mayoría de las computadoras y dispositivos de usuario final. Su capacidad para manejar 10 Gbps, soportar PoE de alta potencia y proporcionar una base sólida para el Wi-Fi del futuro lo consolida como una inversión tecnológica inteligente. Para terminar, es importante recordar que la calidad de cada componente cuenta, desde el cable en sí hasta los conectores utp y su correcta terminación. E igualmente, para aplicaciones multimedia, la versatilidad de soluciones como hdmi utp seguirá expandiendo los horizontes de lo que se puede lograr con una infraestructura de red bien diseñada. Para aquellos interesados en expandir aún más su conocimiento sobre hardware y componentes de computadoras, un excelente recurso externo es la guía de hardware de Tom's Hardware, que ofrece análisis profundos y noticias sobre la industria.
