Cable Directo: La Guía Esencial para Computadoras y Redes

Fundamentos del Cableado de Red: El Rol Central del Cable Directo en la Conectividad de Computadoras

En la era digital, la capacidad de conectar computadoras y otros dispositivos entre sí es la columna vertebral de casi todas nuestras actividades, desde el trabajo en una oficina multinacional hasta el entretenimiento en el hogar. Esta interconexión masiva, que damos por sentada, depende de una infraestructura física robusta y bien diseñada. En el corazón de esta infraestructura se encuentra un componente omnipresente pero a menudo incomprendido: el cable de red. Específicamente, el cable directo es el estándar de facto para la gran mayoría de las conexiones de red. Este artículo se sumerge en las profundidades del universo del cable directo, explorando su estructura, función, y por qué es tan crucial para el funcionamiento de nuestras computadoras y la tecnología que las rodea. Para comprender plenamente la importancia del cable directo, primero debemos analizar sus componentes y los estándares que lo rigen. La forma más común de este tipo de cableado es el cable directo utp (Unshielded Twisted Pair o Par Trenzado No Apantallado). Como su nombre indica, este cable consiste en múltiples pares de hilos de cobre, típicamente ocho hilos organizados en cuatro pares. Cada par está trenzado entre sí a lo largo de toda su longitud. Este trenzado no es un capricho estético; es una proeza de la ingeniería electromagnética. Al trenzar los cables, se reduce significativamente la interferencia electromagnética (EMI) y la diafonía (crosstalk) proveniente de pares adyacentes y de fuentes externas, como motores eléctricos o cables de alimentación. Esta simple técnica es fundamental para mantener la integridad de la señal de datos a largas distancias y a altas velocidades, asegurando que la información que viaja entre computadoras llegue sin corrupción.

Dentro del mundo del cableado de red, existen diferentes categorías de cables UTP, cada una diseñada para un nivel de rendimiento específico. Las más comunes hoy en día son Cat5e, Cat6, Cat6a, y cada vez más, Cat7 y Cat8. La categoría determina el ancho de banda y la velocidad máxima de transmisión de datos. Por ejemplo, un cable Cat5e puede manejar velocidades de hasta 1 Gigabit por segundo (Gbps), mientras que un cable Cat6a puede soportar hasta 10 Gbps a distancias de hasta 100 metros. La elección de la categoría adecuada de cable directo utp es vital al diseñar una red, ya que debe ser capaz de soportar las demandas actuales y futuras de los dispositivos conectados, desde computadoras de alto rendimiento hasta proyectores 4K con capacidad de red y sistemas de almacenamiento masivo (NAS). Ahora, definamos con precisión qué hace que un cable sea un cable de red directo. La 'direccionalidad' de un cable de red se refiere a cómo se conectan los pines en los conectores de cada extremo. Un cable directo, también conocido como patch cable, tiene la misma configuración de pines en ambos conectores RJ45. El conector cable directo rj45 es el enchufe de plástico transparente que vemos al final de cada cable de red, con ocho contactos metálicos que se alinean con los ocho hilos del cable UTP. Para estandarizar estas conexiones, la Asociación de Industrias de Telecomunicaciones (TIA) estableció dos esquemas de color: el T568A y el T568B. Un cable directo utiliza el mismo estándar en ambos extremos, siendo la configuración T568B a T568B la más extendida y comúnmente utilizada en la industria. Esta configuración pin a pin (pin 1 en un extremo se conecta al pin 1 en el otro, pin 2 al pin 2, y así sucesivamente) es la clave de su funcionalidad.

La Distinción Fundamental: Cable Cruzado y Directo

Para apreciar plenamente la función del cable directo, es indispensable compararlo con su contraparte histórica, el cable cruzado. La necesidad de tener dos tipos de cables, cable cruzado y directo, proviene de cómo los dispositivos de red se comunicaban en el pasado. Los dispositivos se clasificaban en dos categorías según sus puertos de red: MDI (Media Dependent Interface) y MDI-X (Media Dependent Interface Crossover). Los dispositivos como computadoras, servidores y routers tenían puertos MDI, que utilizaban los pines 1 y 2 para transmitir datos (TX) y los pines 3 y 6 para recibir datos (RX). Por otro lado, los dispositivos como switches y hubs tenían puertos MDI-X, que internamente cruzaban las conexiones, usando los pines 1 y 2 para recibir (RX) y los pines 3 y 6 para transmitir (TX). La regla era simple: para conectar dispositivos de tipos diferentes (por ejemplo, una computadora a un switch), se necesitaba un cable de red directo. La conexión funcionaba porque el puerto MDI de la computadora transmitía por los pines 1 y 2, que se conectaban directamente a los pines 1 y 2 del switch, los cuales estaban designados para recibir. De manera similar, el switch transmitía por sus pines 3 y 6, que se conectaban directamente a los pines 3 y 6 de la computadora, designados para recibir. Era una conexión perfecta. Sin embargo, si se intentaba conectar dos dispositivos del mismo tipo (dos computadoras directamente o dos switches entre sí), se presentaba un problema. Los pines de transmisión de un dispositivo se conectarían directamente a los pines de transmisión del otro, y los de recepción a los de recepción. No habría comunicación. Aquí es donde entraba en juego el cable cruzado. Un cable cruzado tiene un extremo terminado con el estándar T568A y el otro con T568B. Esto cruza físicamente los pares de transmisión y recepción, conectando los pines de transmisión de un dispositivo a los pines de recepción del otro. Gracias a esta configuración, dos dispositivos MDI podían comunicarse directamente. Comprender esta dinámica entre cable cruzado y directo es fundamental para cualquier persona involucrada en la administración de redes o la instalación de equipos de oficina y tecnología.

Aplicaciones Prácticas y Relevancia del Cable Directo

El cable directo es el caballo de batalla de la conectividad de red moderna. Sus aplicaciones son vastas y cubren prácticamente todos los escenarios de conexión estándar. Aquí hay una lista de usos comunes:

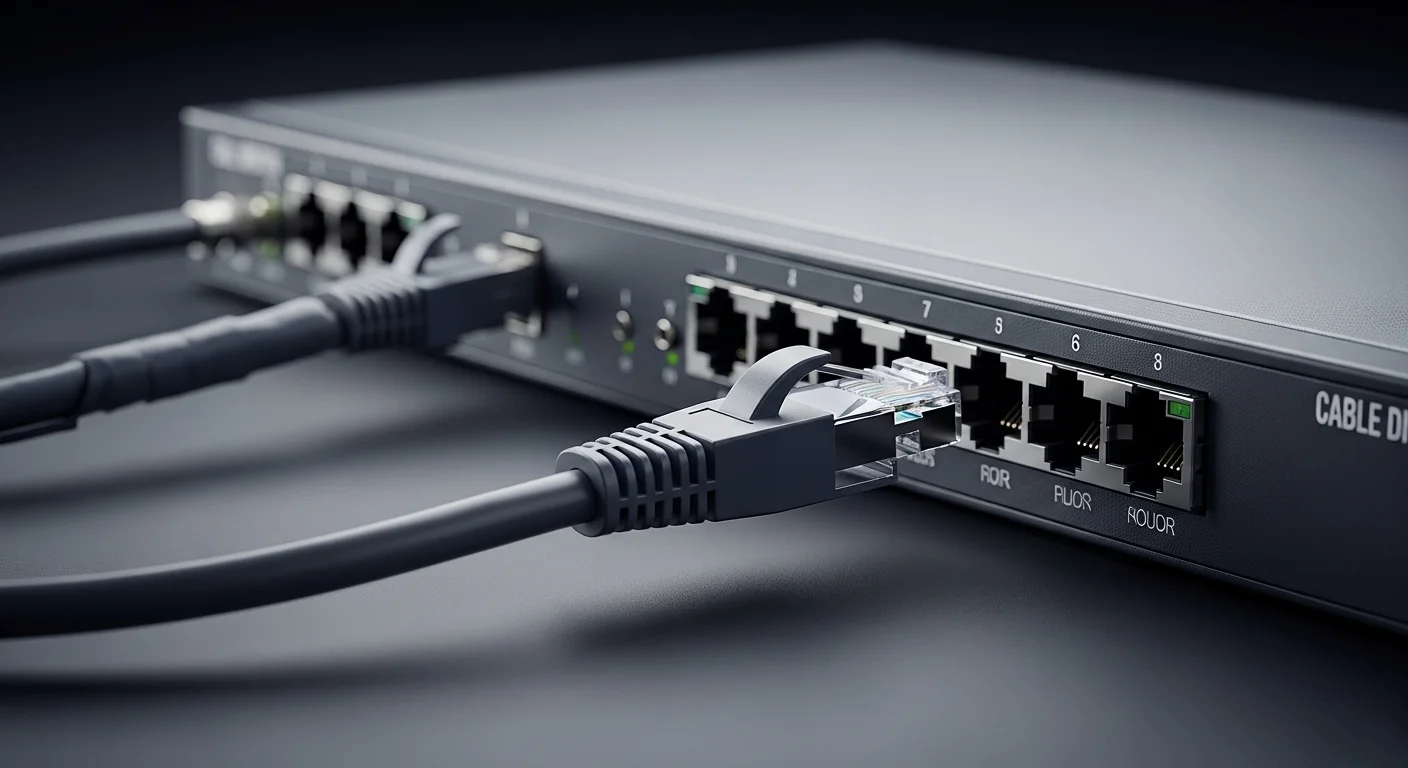

• Computadora a Switch/Hub: La aplicación más común en cualquier entorno de oficina o red doméstica.
• Router a Switch/Hub: Para distribuir la conexión a Internet a múltiples dispositivos en una red local.
• Módem a Router: Conectando el dispositivo que recibe la señal de Internet del proveedor de servicios (ISP) al router que gestionará la red local.
• Servidor a Switch: En centros de datos y oficinas, los servidores se conectan a la red principal a través de switches.
• Impresora de red a Switch: Permitiendo que múltiples computadoras en la red compartan una única impresora.
• Dispositivos VoIP a Switch: Los teléfonos que operan sobre el protocolo de Internet se conectan a la red de esta manera.
• Proyectores y Pantallas Inteligentes a la Red: Muchos equipos audiovisuales modernos, como proyectores de alta definición para salas de conferencias o pantallas interactivas, tienen puertos de red para actualizaciones de firmware, control remoto y streaming de contenido. Estos se conectan a la red mediante un cable directo.
• Consolas de videojuegos a Router/Switch: Para obtener la conexión más estable y de menor latencia, los gamers prefieren conectar sus consolas directamente a la red con un cable directo rj45 en lugar de usar Wi-Fi.
• Bocinas y sistemas de audio en red: Equipos de marcas como Sonos o Bose a menudo utilizan conexiones cableadas para una sincronización y fiabilidad perfectas en sistemas multi-habitación.

En resumen, la primera parte de nuestra exploración ha establecido que el cable directo es la piedra angular de la conectividad por cable. Su diseño, basado en el cable directo utp y el conector cable directo rj45, junto con los estándares T568A/B, permite una comunicación fiable entre dispositivos de red disímiles. La distinción entre cable cruzado y directo, aunque se ha vuelto menos crítica con la tecnología moderna (como veremos más adelante), sigue siendo un concepto esencial para un entendimiento profundo de las redes de computadoras. En la siguiente sección, pasaremos de la teoría a la práctica, detallando cómo crear, probar y solucionar problemas con estos cables indispensables.

Guía Práctica Definitiva: Cómo Crear, Verificar y Solucionar Problemas con un Cable Directo

Después de establecer los fundamentos teóricos del cable directo, es hora de adentrarse en el aspecto práctico. Saber cómo fabricar y verificar tu propio cable de red directo no es solo una habilidad valiosa para los profesionales de TI, sino también para cualquier entusiasta de la tecnología que desee tener un control total sobre su infraestructura de red, ya sea en casa o en una pequeña oficina. Crear tus propios cables te permite personalizar longitudes, garantizar la máxima calidad de los componentes y, a menudo, resulta más económico que comprar cables prefabricados, especialmente cuando se necesitan múltiples cables de longitudes específicas. Esta sección servirá como un manual detallado para construir un cable directo rj45 impecable, verificar su funcionamiento y diagnosticar problemas comunes, garantizando así una conexión perfecta para todas tus computadoras y dispositivos. Antes de empezar, es crucial reunir las herramientas adecuadas. La calidad de tu cable directo final dependerá en gran medida de la calidad de tus herramientas y materiales.

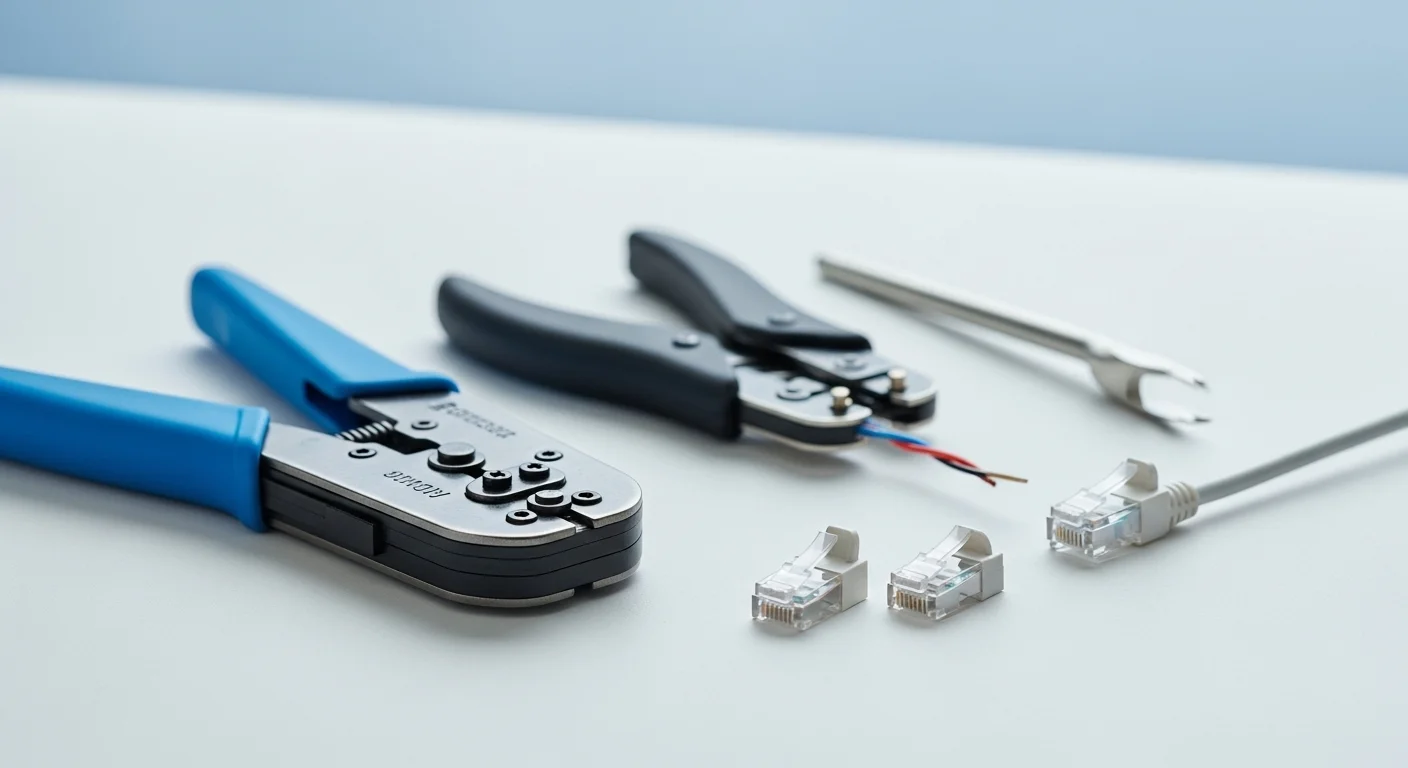

• Herramienta de Crimpado (Crimpadora) de RJ45: Esta es la herramienta más importante. Una buena crimpadora no solo presionará los contactos del conector RJ45 a través del aislamiento de los hilos, sino que también asegurará la sujeción del cable, proporcionando alivio de tensión. Se recomienda una crimpadora con un mecanismo de trinquete para asegurar una presión uniforme y completa.
• Pelacables o Cortador de Cubierta: Aunque muchas crimpadoras incluyen una cuchilla para pelar, una herramienta dedicada a menudo ofrece más precisión y reduce el riesgo de dañar los hilos internos.
• Cable UTP a granel (Bulk Cable): Aquí es donde eliges la categoría (Cat5e, Cat6, Cat6a) y el tipo (sólido o trenzado). El cable de núcleo sólido es ideal para tiradas largas y cableado estructurado dentro de las paredes, mientras que el de hilos trenzados es más flexible y se usa para cables de conexión (patch cords). Para un cable directo utp de alta calidad, siempre opta por conductores 100% de cobre en lugar de CCA (Copper Clad Aluminum), que es menos eficiente y propenso a romperse.
• Conectores RJ45: Asegúrate de que los conectores sean compatibles con la categoría y el tipo de cable que estás utilizando. Los conectores para cable sólido tienen puntas que perforan el conductor, mientras que los de cable trenzado tienen puntas que se clavan en los hilos. Usar el tipo incorrecto puede resultar en una conexión poco fiable.
• Probador de Cables de Red (Network Cable Tester): Esta herramienta es indispensable. Un buen probador verificará la continuidad de cada uno de los ocho hilos, detectará cortocircuitos, pares abiertos, pares cruzados o errores de cableado (como un mapa de pines incorrecto), confirmando si has creado un cable de red directo funcional o accidentalmente un híbrido inútil.

Construyendo tu Propio Cable Directo RJ45: Paso a Paso

Con las herramientas listas, procedemos a la construcción. Crearemos un cable directo utilizando el estándar T568B en ambos extremos, que es la práctica más común. Paso 1: Medir y Cortar el Cable. Decide la longitud necesaria para tu cable y añade unos centímetros extra para tener margen de maniobra. Realiza un corte limpio y recto en el cable utilizando el cortador de tu crimpadora o una herramienta de corte. Paso 2: Pelar la Cubierta Exterior. Inserta el extremo del cable en la ranura de pelado de tu herramienta. Gira la herramienta una o dos veces con cuidado para cortar solo la cubierta exterior de PVC, sin mellar el aislamiento de los pares trenzados internos. Retira aproximadamente 2-3 centímetros de la cubierta. Deberías ver los cuatro pares de hilos trenzados. Paso 3: Preparar los Hilos. Desenrolla con cuidado los cuatro pares de hilos. Encontrarás un hilo de nylon (hilo de desgarre) y a veces un separador de plástico en forma de cruz (spline) en cables de categoría superior como Cat6. Puedes cortar estos elementos al ras de la cubierta. Ahora, destrenza cada par y alisa los ocho hilos lo mejor que puedas. Paso 4: Ordenar los Hilos según el Estándar T568B. Este es el paso más crítico. Sujetando los hilos, ordénalos de izquierda a derecha según la secuencia de colores del T568B:

1. Blanco-Naranja
2. Naranja
3. Blanco-Verde
4. Azul
5. Blanco-Azul
6. Verde
7. Blanco-Marrón
8. Marrón

Mantén los hilos planos, paralelos y en el orden correcto. Este es el mapa de pines que define el cable directo. Paso 5: Aplanar y Cortar. Manteniendo el orden firmemente, aplana los hilos para que formen una fila ordenada. Usa la cuchilla de corte de tu crimpadora para recortar el extremo de los hilos de manera perfectlya recta, dejando aproximadamente 1.5 cm de hilos expuestos desde la cubierta. Es crucial que este corte sea limpio y que todos los hilos tengan la misma longitud. Paso 6: Insertar los Hilos en el Conector RJ45. Sostén el conector cable directo rj45 con la lengüeta de plástico hacia abajo y los contactos metálicos hacia arriba. Inserta cuidadosamente la fila ordenada de hilos en el conector, asegurándote de que cada hilo entre en su propio canal. Empuja los hilos hasta que lleguen al final del conector. Verifica visualmente a través del plástico transparente que cada hilo ha llegado al final y que el orden de los colores sigue siendo el correcto. La cubierta exterior del cable debe entrar al menos 1 cm dentro del conector para que pueda ser asegurada por el crimpado. Paso 7: Crimpar el Conector. Inserta el conector RJ45 con el cable en la ranura correspondiente de la herramienta de crimpado. Aprieta los mangos de la herramienta firmemente hasta que escuches un 'clic' o sientas que el mecanismo de trinquete se libera. Esto realiza dos acciones: empuja los contactos metálicos hacia abajo para que perforen el aislamiento y hagan contacto con el conductor de cobre, y presiona una cuña de plástico en la base del conector para sujetar la cubierta del cable, proporcionando alivio de tensión. Paso 8: Repetir en el Otro Extremo. Ahora, repite los pasos del 2 al 7 en el otro extremo del cable, asegurándote de usar el mismo estándar T568B. Una vez terminado, tendrás un cable de red directo fabricado por ti.

Verificación y Diagnóstico: Asegurando la Conexión Perfecta

Nunca asumas que un cable recién hecho funcionará perfectamente. La verificación con un probador de cables de red es un paso no negociable. Un probador básico consta de dos unidades: una principal (transmisor) y una remota. Conecta un extremo de tu cable a la unidad principal y el otro a la remota. Al encenderlo, el probador enviará una señal a través de cada uno de los ocho hilos. Luces LED numeradas del 1 al 8 (y a veces una para la tierra/blindaje) se iluminarán en secuencia en ambas unidades. Para un `cable directo` exitoso, la secuencia de luces en la unidad remota debe coincidir exactamente con la secuencia en la unidad principal: 1-2-3-4-5-6-7-8. Si esto ocurre, tu cable está correctamente cableado y listo para conectar tus computadoras. Sin embargo, pueden surgir problemas:

• Sin luz en un número: Indica un 'par abierto', lo que significa que uno de los hilos no tiene continuidad. Probablemente no llegó al final del conector o el crimpado fue defectuoso.
• Luces fuera de secuencia: Indica un error de cableado (mapa incorrecto). Por ejemplo, si el probador muestra 1-3-2-4..., has intercambiado los hilos 2 y 3. Esto a menudo sucede si los hilos se mueven justo antes de insertarlos en el conector.
• Múltiples luces encendidas a la vez: Sugiere un 'cortocircuito', donde dos o más conductores están en contacto, generalmente debido a un aislamiento dañado.
• Luces tenues: Puede indicar una mala conexión o un crimpado débil.

Cuando se realizan instalaciones profesionales, como la renta de equipos de oficina para un evento corporativo o la configuración de un laboratorio de computadoras, es crucial utilizar certificadores de cable de red más avanzados. Estos no solo comprueban el mapa de pines de cable cruzado y directo, sino que también miden parámetros de rendimiento como la atenuación, la diafonía (NEXT, FEXT), la pérdida de retorno y el retardo de propagación, certificando que un cable directo utp cumple con los estándares de su categoría (por ejemplo, Cat6a) para soportar 10 Gbps. Un solo cable defectuoso en una configuración de alquiler de equipos de alta gama, como proyectores para conferencias o estaciones de trabajo para diseño, puede causar fallos catastróficos y tiempo de inactividad costoso.

El Cable Directo en el Ecosistema Tecnológico Moderno: Relevancia, Evolución y Futuro

Habiendo dominado los aspectos fundamentales y prácticos del cable directo, la tercera parte de nuestro análisis se enfoca en su papel dentro del cambiante panorama tecnológico actual. Podría parecer que en un mundo que avanza rápidamente hacia la conectividad inalámbrica, la importancia de un simple cable de cobre podría disminuir. Sin embargo, la realidad es muy diferente. El cable de red directo no solo sigue siendo relevante, sino que ha evolucionado para soportar tecnologías cada vez más demandantes, consolidándose como la opción preferida para cualquier aplicación que requiera velocidad, estabilidad y seguridad. Desde centros de datos que alimentan la nube hasta el escritorio de un gamer profesional, el cable directo es un pilar insustituible. En esta sección exploraremos la tecnología que ha simplificado su uso, las nuevas capacidades que transporta y por qué sigue siendo la elección superior para conectar computadoras y dispositivos de alto rendimiento.

La Revolución Silenciosa: Auto MDI-X y su Impacto en el Debate de Cable Cruzado y Directo

Una de las evoluciones más significativas en la tecnología de redes Ethernet es la función Auto MDI-X (Automatic Medium-Dependent Interface Crossover). Esta tecnología, ahora estándar en prácticamente todos los puertos de red de computadoras, switches, routers y otros dispositivos, ha eliminado en gran medida la necesidad de preocuparse por la distinción entre cable cruzado y directo para la mayoría de los usuarios. Un puerto equipado con Auto MDI-X puede detectar automáticamente qué tipo de dispositivo está conectado en el otro extremo y, por lo tanto, qué tipo de cable se está utilizando. Si es necesario un cruce de pines (por ejemplo, al conectar dos computadoras con un cable directo), el puerto reconfigura internamente sus pares de transmisión y recepción para que la comunicación se establezca correctamente. Esta capacidad anula la necesidad de un cable cruzado en la mayoría de los escenarios modernos. Si conectas dos switches modernos con un cable de red directo, los puertos negociarán y uno de ellos activará su función de cruce interno para establecer el enlace. Entonces, si Auto MDI-X hace que los cables cruzados sean casi obsoletos, ¿por qué es importante seguir entendiendo la diferencia? La respuesta reside en la profesionalidad y la resolución de problemas. Para un administrador de redes, comprender la lógica fundamental de MDI/MDI-X es crucial para diagnosticar problemas de conexión en equipos más antiguos o en dispositivos de red especializados que pueden no tener esta función. Además, todo el cableado estructurado que forma la columna vertebral de una red de edificio se instala utilizando el estándar de cable directo. Los paneles de conexión (patch panels) y las tomas de pared (keystone jacks) están diseñados para una conexión directa. Por lo tanto, el cable directo sigue siendo el estándar universal, y la tecnología Auto MDI-X es una capa de inteligencia de hardware que simplemente facilita la vida.

Más Allá de los Datos: Power over Ethernet (PoE)

La utilidad del cable directo utp se ha expandido drásticamente más allá de la simple transmisión de datos gracias a la tecnología Power over Ethernet (PoE). PoE permite que un solo cable directo rj45 transporte tanto datos como energía eléctrica de bajo voltaje. Esto es una revolución para la instalación de dispositivos en lugares donde una toma de corriente no está disponible o es inconveniente de instalar. El estándar PoE, definido por el IEEE (Institute of Electrical and Electronics Engineers), utiliza los pares de hilos de cobre no utilizados en las redes 10/100BASE-T (los pares azul y marrón) o aplica un voltaje de modo común a los pares de datos en redes Gigabit para entregar energía. Las aplicaciones de PoE son vastas y están en constante crecimiento:

• Teléfonos VoIP: La mayoría de los teléfonos de oficina se alimentan directamente a través de su cable directo, eliminando la necesidad de un adaptador de corriente en cada escritorio.
• Cámaras de Seguridad IP: Permite colocar cámaras en ubicaciones óptimas para la vigilancia, tanto en interiores como en exteriores, sin preocuparse por la alimentación eléctrica local.
• Puntos de Acceso Inalámbrico (WAPs): Los WAPs se pueden montar en techos o paredes para una cobertura Wi-Fi óptima, alimentados únicamente por su cable de red.
• Iluminación LED Inteligente: Los sistemas de iluminación pueden ser alimentados y controlados a través de la infraestructura de red.
• Sensores y Dispositivos de IoT: Pequeños dispositivos de automatización y sensores pueden ser desplegados masivamente y alimentados por PoE.
• Pantallas de Información y Señalización Digital: Algunas pantallas más pequeñas y sistemas de punto de venta (POS) pueden funcionar con los estándares PoE más recientes y de mayor potencia (PoE+ y PoE++).

Para implementar PoE, se necesita un switch con capacidad PoE o un inyector PoE. La calidad del cable directo es aún más crítica aquí. Un cable de cobre puro y de categoría adecuada (Cat5e o superior) es esencial para minimizar la pérdida de energía en forma de calor y entregar la potencia requerida de manera segura al dispositivo final.

El Cable Directo en Entornos de Alta Demanda: Gaming, Streaming y Entornos Profesionales

Si bien el Wi-Fi ha mejorado enormemente, para aplicaciones que demandan el máximo ancho de banda y la mínima latencia, el cable directo sigue siendo el rey indiscutible.

• Gaming Competitivo: Para un jugador de esports, cada milisegundo cuenta. Una conexión por cable de red directo ofrece una latencia (ping) significativamente menor y más consistente que el Wi-Fi, eliminando el riesgo de picos de lag o desconexiones causadas por interferencias de radiofrecuencia. Ningún jugador profesional confía en el Wi-Fi para la competición.
• Streaming de Contenido 4K/8K: La transmisión de video de ultra alta definición requiere un ancho de banda sostenido y estable. Un cable directo Cat6 o Cat6a garantiza un flujo de datos constante, libre de los búferes y las caídas de resolución que pueden afectar a una conexión inalámbrica congestionada.
• Trabajo Profesional con Archivos Grandes: Editores de video, diseñadores 3D, arquitectos y otros profesionales que trabajan con archivos masivos almacenados en un servidor de red o un NAS dependen de la velocidad de una conexión cableada de 10 Gbps (habilitada por un cable directo Cat6a/Cat7) para una productividad eficiente. La transferencia de cientos de gigabytes de datos es drásticamente más rápida por cable.
• Venta y Renta de Equipos: Cuando se suministran computadoras de alta gama para eventos como LAN parties, competencias de gaming o talleres de renderizado, la infraestructura de red debe ser impecable. El uso de cables cable directo rj45 de alta calidad y certificados es una parte fundamental del servicio, asegurando que los clientes obtengan el máximo rendimiento del hardware alquilado. Es la garantía de que la conexión no será el cuello de botella.

En conclusión, el cable directo está lejos de ser una reliquia. Ha evolucionado para convertirse en un conducto multifuncional y de alto rendimiento que es más vital que nunca. La inteligencia de Auto MDI-X ha simplificado su uso, la tecnología PoE ha ampliado drásticamente sus aplicaciones, y su rendimiento superior en velocidad y fiabilidad lo mantiene como la opción preferida para cualquier tarea seria de red. Desde conectar las computadoras de una oficina hasta potenciar un sistema de entretenimiento doméstico o asegurar la victoria en un torneo online, el humilde cable de red directo sigue siendo una pieza esencial de nuestro mundo conectado. Para más información técnica sobre los estándares de Ethernet, puede consultar recursos de autoridades como el IEEE.
