Fundamentos del Cable Coaxial: El Pilar Oculto de las Conexiones en Computadoras y Redes
En la era de la conectividad inalámbrica y la fibra óptica de velocidades vertiginosas, es fácil pasar por alto a uno de los héroes anónimos que sentaron las bases para el mundo digital en el que vivimos: el cable coaxial. Para muchos, este cable es simplemente 'el cable de la tele' o el que conecta el módem a la pared. Sin embargo, su historia, su diseño y su funcionalidad son cruciales para entender cómo funcionan muchas de las redes que utilizan nuestras computadoras a diario. Lejos de ser una reliquia, el cable coaxial sigue siendo un pilar fundamental en la infraestructura de telecomunicaciones global, especialmente en lo que respecta a la distribución de internet coaxial de banda ancha en millones de hogares y oficinas.
Para apreciar plenamente su relevancia, debemos empezar por desglosar su anatomía. Un cable coaxial es una maravilla de la ingeniería eléctrica, diseñado con un objetivo principal: transmitir señales de alta frecuencia con la mínima pérdida de señal y protección contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Su nombre, 'coaxial', proviene de su propia estructura: todos sus componentes comparten un mismo eje geométrico. Consta de cuatro capas concéntricas. En el centro se encuentra el núcleo o conductor central, generalmente de cobre sólido o acero bañado en cobre, que es el encargado de transportar la señal de datos. Rodeando este núcleo hay una capa de aislamiento dieléctrico, un material plástico (generalmente polietileno) que mantiene una distancia constante entre el núcleo y la siguiente capa, lo cual es vital para mantener la impedancia característica del cable. La tercera capa es el blindaje o malla metálica, una trenza de cobre o aluminio que actúa como una jaula de Faraday, protegiendo la señal del núcleo de ruidos e interferencias externas. A menudo, este blindaje se complementa con una o varias láminas de aluminio para una protección adicional (dual-shield o quad-shield). Finalmente, una cubierta exterior de plástico (PVC o similar) protege el conjunto de daños físicos y ambientales.
La Física de la Transmisión y la Importancia de la Impedancia
El diseño coaxial no es arbitrario. Permite que el campo electromagnético que transporta la señal exista únicamente en el espacio entre el conductor central y el blindaje. Esto significa que la energía no se irradia fuera del cable, y, a la inversa, las interferencias externas no pueden penetrar fácilmente para corromper la señal. Esta es la razón por la que un cable coaxial es inmensamente superior a un simple par de cables paralelos para transmitir señales de alta frecuencia, como las de televisión o las que utilizan las computadoras para la conexión a internet coaxial.
Un concepto técnico fundamental asociado al cable coaxial es la impedancia, medida en ohmios (Ω). La impedancia es la 'resistencia' que el cable presenta al paso de una corriente alterna de una determinada frecuencia. En el mundo del video y los datos, el estándar casi universal es de 75 ohmios. Todos los componentes de una red coaxial –el cable, los divisores, los amplificadores y los conectores coaxiales– deben tener esta misma impedancia de 75 ohmios. Cualquier desajuste, por pequeño que sea, provoca que una parte de la señal se refleje de vuelta hacia la fuente, causando degradación, pérdida de datos y fantasmas en la imagen de video analógico. Es un principio similar al que rige en los sistemas de audio de alta fidelidad, donde la impedancia de los altavoces debe coincidir con la del amplificador. En el contexto de las computadoras, un desajuste de impedancia en la línea de internet coaxial puede traducirse en una conexión inestable, velocidades de descarga más lentas y una latencia más alta, afectando todo, desde la navegación web hasta el gaming online y las videoconferencias.
Primer Vistazo a los Tipos: Coaxial RG6 y Coaxial RG59
No todos los cables coaxiales son iguales. A lo largo de los años, se han desarrollado diferentes estándares para distintas aplicaciones. Los más comunes en entornos domésticos y de oficina son el coaxial RG59 y el coaxial RG6. El 'RG' significa 'Radio Guide', una designación que data de la Segunda Guerra Mundial. Aunque técnicamente obsoleta, la nomenclatura ha perdurado.
El coaxial RG59 es un cable más antiguo y delgado. Tiene un conductor central más fino y un blindaje menos robusto que su contraparte más moderna. Originalmente, era el estándar para las conexiones de televisión por cable (CATV) y sistemas de videovigilancia en circuito cerrado (CCTV) de definición estándar. Su principal limitación es su mayor atenuación (pérdida de señal) en altas frecuencias. Esto lo hace poco adecuado para las exigencias del internet coaxial moderno y las señales de televisión digital de alta definición. Aunque todavía se puede encontrar en instalaciones antiguas y es aceptable para algunas aplicaciones de video analógico de corta distancia, su uso en nuevas instalaciones de datos o TV HD está totalmente desaconsejado.
Por otro lado, el coaxial RG6 es el estándar actual para casi todas las aplicaciones residenciales y comerciales, incluyendo la televisión por satélite, la TV digital y, de manera crucial, el internet coaxial de alta velocidad bajo el estándar DOCSIS (Data Over Cable Service Interface Specification). El RG6 posee un conductor central más grueso y un dieléctrico de mayor diámetro, lo que resulta en una menor atenuación de la señal, especialmente en las frecuencias más altas (por encima de 50 MHz) que utilizan los módems de cable para la comunicación de datos. Además, el coaxial RG6 suele venir con un blindaje superior (dual-shield o quad-shield), ofreciendo una protección mucho más efectiva contra las interferencias que pueden degradar la calidad de la conexión. Para conectar un módem de cable a la red de un proveedor de servicios de Internet (ISP), el uso de un cable coaxial RG6 de alta calidad es prácticamente un requisito indispensable para obtener el rendimiento contratado.
El Rol de la Antena Coaxial y los Conectores
El término antena coaxial a menudo se usa de forma un tanto imprecisa. En realidad, se refiere a una antena que utiliza un cable coaxial para llevar la señal captada hasta el receptor (un televisor, una radio o una tarjeta sintonizadora en una computadora). La antena en sí misma puede ser un dipolo, una Yagi-Uda o cualquier otro diseño, pero su conexión se realiza a través de un cable coaxial para preservar la integridad de la señal. En los primeros días de las computadoras multimedia, las tarjetas sintonizadoras de TV eran un accesorio popular que permitía ver y grabar televisión directamente en el PC. Estas tarjetas tenían una entrada de antena coaxial (generalmente un conector tipo F), a la que se conectaba la señal de la antena de tejado o de la red de TV por cable, demostrando desde muy temprano la simbiosis entre el mundo de la radiodifusión y la computación.
Finalmente, ninguna discusión sobre el cable coaxial estaría completa sin mencionar los conectores coaxiales. Estos pequeños componentes son el punto más crítico y, a menudo, el más propenso a fallos de toda la instalación. El conector más común en aplicaciones de TV e internet es el conector F. Los conectores de compresión son considerados los mejores por los profesionales, ya que proporcionan una conexión segura, eléctricamente sólida y sellada contra la humedad. Los conectores de rosca o de crimpado, más antiguos y baratos, son notorios por aflojarse con el tiempo y permitir la entrada de interferencias. Un solo conector mal instalado puede degradar toda una red, causando pixelación en la TV o caídas constantes de la conexión a internet en tus computadoras. La calidad de los conectores coaxiales y su correcta instalación son, por tanto, tan importantes como la calidad del propio cable coaxial RG6. En el complejo ensamblaje que permite que una computadora acceda a la vasta red de internet a través de un cable, cada componente, desde el núcleo de cobre hasta el último anillo de compresión del conector, juega un papel insustituible. Para cualquier usuario de PC que dependa de una conexión por cable, entender estos fundamentos no es solo una curiosidad técnica, sino una herramienta de diagnóstico esencial.
Aplicaciones Prácticas y Tipos de Cable Coaxial: De RG59 a RG6 para Internet y Computadoras
La elección del cable coaxial adecuado es una decisión técnica que puede tener un impacto significativo en el rendimiento de los sistemas de comunicación que conectan nuestras computadoras y dispositivos de entretenimiento. Si bien en la primera parte establecimos las diferencias fundamentales, es crucial profundizar en el análisis comparativo entre el coaxial RG59 y el coaxial RG6 para comprender por qué uno ha sido relegado a aplicaciones de nicho mientras que el otro se ha convertido en el estándar de facto para el internet coaxial de alta velocidad y la televisión digital. La diferencia no radica solo en sus dimensiones físicas, sino en cómo sus características eléctricas afectan la transmisión de señales digitales complejas y de alta frecuencia.
Análisis Comparativo Detallado: Coaxial RG6 vs. Coaxial RG59
El coaxial RG59 fue diseñado en una era dominada por las señales analógicas. Su conductor central, típicamente de calibre 20 AWG (American Wire Gauge), es suficiente para las relativamente bajas frecuencias de la televisión analógica y los sistemas de videovigilancia (CCTV). Sin embargo, su principal debilidad es la atenuación, o pérdida de fuerza de la señal, a medida que aumenta la frecuencia. Las señales de internet coaxial, especialmente los canales de descarga (downstream), operan en un rango de frecuencias mucho más alto, a menudo superando los 1000 MHz (1 GHz) en los sistemas DOCSIS 3.1. En estas frecuencias, la atenuación del coaxial RG59 es prohibitivamente alta, lo que significa que la señal se degrada rápidamente a lo largo del cable. Esto resultaría en una señal débil en el módem, causando errores de transmisión, una baja relación señal-ruido (SNR), y en consecuencia, velocidades de conexión drásticamente reducidas o nulas. Si bien un tramo muy corto de RG59 podría funcionar en un apuro, no es una solución fiable ni recomendada para conectar computadoras a una red de banda ancha moderna.
En contraste, el coaxial RG6 fue diseñado precisamente para superar estas limitaciones. Con un conductor central más grueso (generalmente de 18 AWG) y un aislamiento dieléctrico espumado de mayor calidad, el RG6 presenta una menor atenuación en todo el espectro de frecuencias utilizado por los servicios de cable. Esto permite que la señal viaje distancias más largas desde el punto de demarcación hasta el módem o decodificador con una degradación mínima. Además, el blindaje del coaxial RG6 es significativamente superior. Mientras que un RG59 básico puede tener solo una capa de blindaje de malla de cobre, el RG6 estándar (dual-shield) tiene una lámina de aluminio adherida al dieléctrico y una malla de aluminio trenzado. Para entornos con alta interferencia electromagnética (por ejemplo, cerca de motores, luces fluorescentes o múltiples cables de alimentación), se recomienda el uso de coaxial RG6 quad-shield, que añade una segunda lámina y una segunda malla trenzada. Esta protección robusta es vital para mantener la integridad de las complejas modulaciones de señal (como QAM-256 o QAM-1024) que se utilizan para lograr altas velocidades de datos en el internet coaxial. Una señal limpia y sin interferencias permite al módem operar en un nivel de modulación más alto, lo que se traduce directamente en un mayor ancho de banda disponible para todas las computadoras y dispositivos conectados a la red.
El Corazón del Internet Coaxial: DOCSIS
Para entender la importancia del RG6, es esencial comprender cómo funciona el internet coaxial. La tecnología que lo sustenta es el estándar DOCSIS (Data Over Cable Service Interface Specification). DOCSIS permite que los datos digitales de internet se transmitan a través de la misma infraestructura de cable coaxial que la televisión por cable. En la central del proveedor de servicios (llamada cabecera o headend), un equipo llamado CMTS (Cable Modem Termination System) actúa como un gigantesco router que se comunica con los módems de cable individuales de los clientes. El CMTS envía datos a los módems en un rango de frecuencias (canales de downstream) y recibe datos de los módems en otro rango de frecuencias más bajo (canales de upstream). Un módem de cable en el hogar es esencialmente un sintonizador que se fija en estos canales para enviar y recibir datos. La última versión del estándar, DOCSIS 3.1, utiliza una técnica llamada OFDM (Orthogonal Frequency-Division Multiplexing) para empaquetar una cantidad masiva de datos en el espectro de frecuencia disponible, permitiendo velocidades de gigabits por segundo. Todo este sistema depende de una ruta de señal limpia y de baja pérdida entre el CMTS y el módem. El uso de cables coaxial RG6 de alta calidad y conectores coaxiales de compresión bien instalados es el primer y más crucial paso para asegurar que esta ruta de señal sea lo más perfecta posible.
Más Allá del Internet: Usos Modernos de la Antena Coaxial y los Conectores
Si bien la antena coaxial para televisión terrestre (TDT) sigue siendo relevante, el concepto se ha expandido. Un ejemplo clave en el mundo de las computadoras es la antena Wi-Fi. Muchos routers de gama alta y tarjetas de red Wi-Fi para PC de escritorio cuentan con antenas externas desmontables. Estas antenas se conectan al dispositivo mediante un pequeño conector coaxial llamado RP-SMA (Reverse Polarity SubMiniature version A). El cable que va desde el conector hasta la propia antena es, en esencia, un delgado cable coaxial diseñado para las frecuencias de 2.4 GHz y 5 GHz del Wi-Fi. Esto permite a los usuarios reposicionar la antena para una mejor recepción o incluso reemplazarla por una antena de mayor ganancia para extender el alcance de la red inalámbrica.

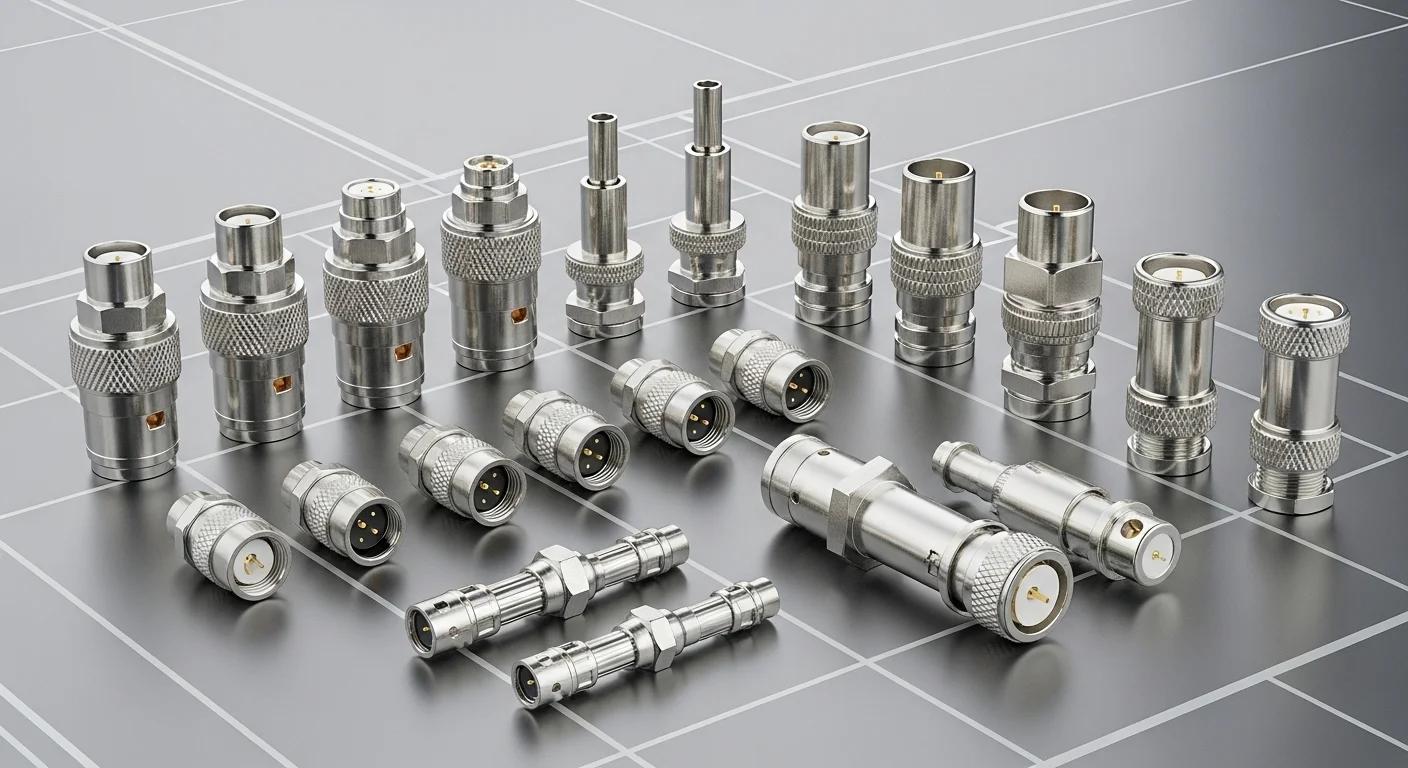

La diversidad de conectores coaxiales refleja la amplia gama de aplicaciones de esta tecnología. Más allá del omnipresente Conector F, encontramos otros tipos en el ámbito de la tecnología y las computadoras:
- Conector BNC (Bayonet Neill-Concelman): Famoso por su mecanismo de bloqueo de bayoneta (un cuarto de vuelta para asegurar), el BNC es común en equipos de video profesional, osciloscopios, generadores de señal y en las antiguas redes de computadoras Ethernet 10BASE2 (conocidas como 'Thinnet'). Aunque obsoleto para redes LAN, sigue siendo un pilar en laboratorios de electrónica y estudios de broadcast.
- Conector SMA (SubMiniature version A): Como se mencionó, es el estándar para antenas de Wi-Fi y otros dispositivos de radiofrecuencia. Su diseño roscado asegura una conexión mecánica y eléctricamente fiable, crucial para las altas frecuencias de microondas.
- Conector N: Un conector más grande y robusto, diseñado para cables coaxiales de mayor diámetro y aplicaciones de mayor potencia. Se encuentra comúnmente en antenas exteriores de alta ganancia y en equipos de infraestructura de telecomunicaciones.
- Conector RCA (o Cinch): Aunque más conocido por el audio estéreo analógico, un conector RCA de 75 ohmios (generalmente de color naranja) se utiliza para señales de video compuesto y, más importante en la era digital, para salidas de audio digital S/PDIF (Sony/Philips Digital Interface Format) en tarjetas de sonido de computadoras, reproductores de DVD y receptores de cine en casa. Este es un claro ejemplo de cómo la tecnología coaxial se adaptó para transmitir datos digitales puros.
En conclusión, la selección entre coaxial rg6 y coaxial rg59 no es trivial. Para cualquier aplicación moderna que involucre computadoras e internet coaxial, el RG6 es la única opción viable. La calidad del cable, combinada con el uso de conectores coaxiales apropiados y una instalación meticulosa, forma la base sobre la que se construye una conexión a Internet rápida y estable. Desde la infraestructura masiva de los proveedores de servicios de Internet hasta la pequeña antena Wi-Fi que sobresale de una tarjeta de red, el cable coaxial y sus conectores siguen siendo componentes indispensables en el paisaje tecnológico actual, demostrando una notable capacidad de adaptación y permanencia.
El Futuro del Coaxial y su Integración en el Ecosistema Tecnológico Moderno
En un mundo cada vez más dominado por el discurso de la 'fibra hasta el hogar' (FTTH), podría parecer que los días del cable coaxial están contados. Sin embargo, esta percepción es una simplificación excesiva de la realidad de la infraestructura de telecomunicaciones. El cable coaxial, lejos de ser un vestigio del pasado, está demostrando una increíble capacidad de adaptación y sigue siendo una tecnología vital y económicamente viable, especialmente en la denominada 'última milla'. Su integración con tecnologías más nuevas y su reutilización para fines innovadores aseguran su relevancia en el ecosistema tecnológico de nuestras computadoras y hogares inteligentes durante muchos años.
No es Coaxial vs. Fibra, es Coaxial Y Fibra: Las Redes HFC
La verdadera fuerza de los proveedores de servicios de cable reside en su infraestructura de Red Híbrida de Fibra Coaxial (HFC). [9] Como su nombre indica, estas redes combinan lo mejor de ambos mundos. [9] La fibra óptica, con su inmenso ancho de banda y su capacidad para transmitir datos a largas distancias sin degradación, se utiliza para la red troncal (backbone) que va desde la cabecera del proveedor hasta los barrios. [9] En un punto estratégico de cada barrio, un nodo óptico convierte la señal de luz de la fibra en una señal eléctrica de radiofrecuencia (RF). Desde este nodo, la señal se distribuye a los hogares individuales a través de la red de cable coaxial RG6 existente. Esta arquitectura ofrece una ventaja económica masiva: los proveedores pueden actualizar sus redes a velocidades de gigabits simplemente mejorando la electrónica en la cabecera y en los nodos, sin el costo astronómico y la interrupción logística de tener que tender fibra óptica hasta cada casa. El internet coaxial que llega a millones de computadoras es, en realidad, un servicio potenciado por fibra en su mayor parte. La evolución a DOCSIS 4.0 promete velocidades simétricas de hasta 10 Gbps de descarga y 6 Gbps de subida sobre esta misma infraestructura HFC, asegurando que el coaxial siga siendo competitivo con la fibra pura en el futuro previsible.
La Joya Oculta: MoCA (Multimedia over Coax Alliance)
Quizás una de las aplicaciones más ingeniosas y subestimadas del cableado coaxial existente en el hogar es la tecnología MoCA. [1] MoCA permite crear una red local (LAN) de alta velocidad, similar a Ethernet, utilizando los cables coaxiales de TV que ya están instalados en las paredes. [1] Esto resuelve uno de los mayores problemas de la conectividad doméstica: las zonas muertas de Wi-Fi. Mientras que el Wi-Fi es susceptible a interferencias y a la atenuación por paredes y pisos, una red MoCA proporciona una conexión cableada, estable y de baja latencia a cualquier habitación que tenga una toma de antena coaxial. [1]
Para configurar una red MoCA, se necesitan al menos dos adaptadores MoCA. [8] Uno se conecta al router y a una toma de coaxial cercana. El segundo se coloca en otra habitación, conectándose a la toma de la pared y proporcionando un puerto Ethernet al que se puede enchufar una computadora, una consola de videojuegos, un Smart TV o incluso un punto de acceso Wi-Fi para extender la cobertura inalámbrica. [8] La última versión, MoCA 2.5, ofrece velocidades reales de hasta 2.5 Gbps, superando a la mayoría de las conexiones Wi-Fi y a las redes Ethernet gigabit estándar. Para un gamer que busca la menor latencia posible, un profesional que trabaja desde casa y necesita una conexión de videoconferencia sólida, o para transmitir contenido 4K sin interrupciones a un centro multimedia, MoCA es una solución de rendimiento superior. Esta tecnología le da una nueva vida al coaxial RG59 o RG6 inactivo, transformándolo en una autopista de datos para las computadoras y otros dispositivos de la red. Marcas como Actiontec, goCoax y ScreenBeam ofrecen kits de adaptadores MoCA que son relativamente asequibles y fáciles de instalar.
Troubleshooting y Mantenimiento: Claves para un Rendimiento Óptimo
A pesar de su robustez, las redes coaxiales no son infalibles. Los problemas de conexión a menudo se deben a fallos físicos en el cableado o en los componentes. Un conocimiento básico de diagnóstico puede ahorrar horas de frustración. La causa más común de problemas es un conector coaxial defectuoso. Un conector suelto, corroído o mal instalado puede causar una pérdida de señal masiva o la entrada de interferencias. La inspección visual de todos los conectores en la línea, desde la pared hasta el módem, es el primer paso. Asegurarse de que estén apretados (a mano, y luego un octavo de vuelta con una llave) es fundamental. Otro punto de fallo común son los divisores de señal (splitters). Los divisores de baja calidad o innecesarios introducen una pérdida de señal significativa. Cada salida de un divisor reduce la potencia de la señal; por ejemplo, un divisor de 2 vías introduce una pérdida de ~3.5 dB en cada salida. Utilizar más divisores de los necesarios o dejarlos sin terminar (con puertos abiertos) puede degradar gravemente la calidad del internet coaxial. En estos casos, es recomendable utilizar un divisor de alta calidad (5-1002 MHz como mínimo, preferiblemente hasta 1675 MHz para compatibilidad con MoCA) y solo con el número de salidas estrictamente necesario. Si el problema persiste, podría ser un daño en el propio cable (un pliegue agudo, un corte o daño por agua). Para un análisis más profundo, los técnicos utilizan medidores de nivel de señal (Signal Level Meters) y analizadores de espectro, equipos que pueden ser costosos pero que están disponibles para la renta en tiendas especializadas en equipos de telecomunicaciones. Para el entusiasta del bricolaje, un multímetro puede usarse para comprobar la continuidad del conductor central y del blindaje, ayudando a identificar un cable roto.
Finalmente, al considerar la integración de estos sistemas, es crucial volver a la comparativa entre coaxial RG6 y coaxial RG59. Mientras que para una nueva instalación de internet coaxial o TV por satélite el RG6 es la única opción sensata, en una casa antigua con cableado RG59 existente, la tecnología MoCA puede funcionar sorprendentemente bien, siempre que las distancias no sean excesivas y la calidad del cable sea decente. Esto demuestra la flexibilidad de estas tecnologías. Para una visión más técnica sobre temas relacionados, un recurso excelente es el artículo de enciclopedia de PCMag sobre cables coaxiales, que ofrece definiciones claras y concisas.
En resumen, el futuro del cable coaxial no es de obsolescencia, sino de sinergia y adaptación. Su papel en las redes HFC garantiza su lugar como la principal vía de acceso a internet para una gran parte de la población mundial. Tecnologías como MoCA lo reinventan, convirtiéndolo en una solución de red local de alto rendimiento. Comprender su funcionamiento, sus tipos como el coaxial RG6 y coaxial RG59, y la importancia de los conectores coaxiales y la antena coaxial, sigue siendo un conocimiento valioso para cualquier persona interesada en optimizar el rendimiento de sus computadoras y su ecosistema tecnológico conectado.
