El Legado y la Relevancia del Cable Coaxial en la Era Digital
En nuestro mundo obsesionado con la fibra óptica y el Wi-Fi 6E, es fácil pasar por alto al caballo de batalla que silenciosamente sigue potenciando gran parte de nuestra conectividad: el cable coaxial. Recuerdo perfectamente, a finales de los 90, montar redes 10BASE2 con conectores BNC y terminadores; era engorroso, pero fue la base de todo. Aunque parezca tecnología de otra era, este cable es una pieza de ingeniería notable que sigue siendo fundamental en millones de instalaciones para el acceso a internet y la transmisión de video de alta definición. Su robustez y su blindaje superior contra interferencias lo mantienen vigente y, en muchos escenarios, como la solución más pragmática.
Para entender su resiliencia, hay que apreciar su diseño. Un cable coaxial es una maravilla de la ingeniería electromagnética. Consta de un conductor central de cobre que transporta la señal. Alrededor, un aislante dieléctrico de plástico mantiene una impedancia constante, un factor crítico para la integridad de la señal. La tercera capa es una malla metálica que actúa como conductor de retorno y, crucialmente, como un escudo (un auténtico blindaje de Faraday) que protege la señal de las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI) del entorno. Todo esto va envuelto en una cubierta protectora. Esta arquitectura coaxial es lo que anula los campos electromagnéticos externos, garantizando una transmisión limpia, algo que el viejo cable de par trenzado sin blindar (UTP) no podía hacer tan eficazmente.
La historia de las redes de área local (LAN) está soldada al coaxial. Antes de que el par trenzado y los conectores RJ45 se volvieran omnipresentes, las redes Ethernet como 10BASE2 (Thinnet) utilizaban cable coaxial RG58. Montábamos redes en topología de bus, conectando cada equipo en cadena. Aunque hoy ha sido superado en todos los aspectos por las redes Ethernet conmutadas, fue un pilar que nos permitió construir las primeras redes corporativas y sentó las bases para la interconexión masiva que damos por sentada hoy.

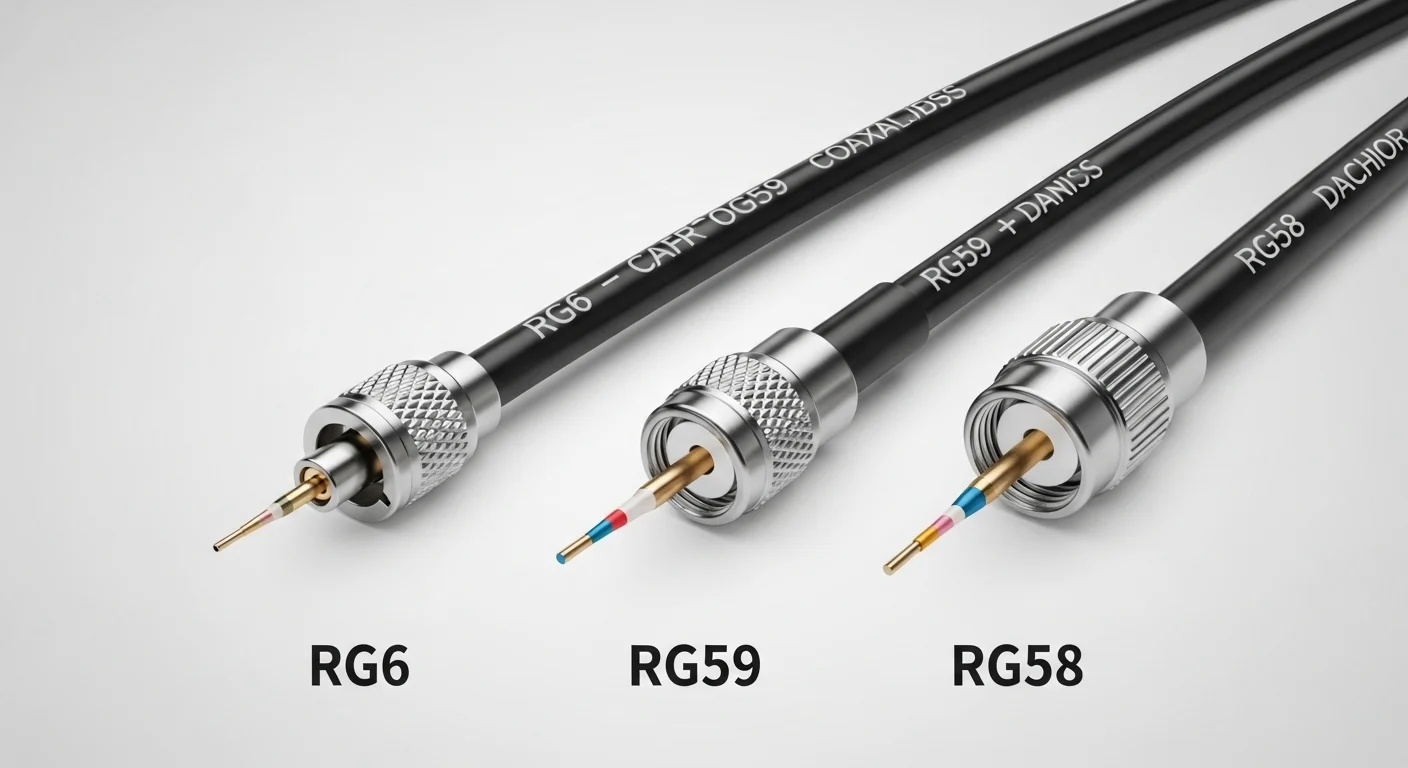

La familia RG: Diferenciando entre RG6, RG59 y RG58
No todos los coaxiales son iguales, y usar el incorrecto es un error de novato que puede costar caro en rendimiento. La designación 'RG' (Radio Guide) nos da la clave. El cable coaxial RG6 es el estándar actual para aplicaciones de alta frecuencia. Tiene un conductor central más grueso y un blindaje mucho más denso, a menudo de cuatro capas (quad-shield). Es el cable que tu proveedor de internet por cable (ISP) utiliza para entregar el servicio DOCSIS. Si quieres exprimir hasta el último megabit de tu conexión de banda ancha para tu estación de trabajo, tu servidor o tu consola, necesitas un RG6 de calidad. Su baja atenuación en frecuencias altas es lo que permite las velocidades que tenemos hoy.
Por otro lado, el cable coaxial RG59 es más delgado y con un blindaje más ligero. Fue el estándar para la TV analógica, pero se ahoga con las altas frecuencias de las señales digitales e internet modernas. Su nicho actual son los sistemas de videovigilancia CCTV, donde las distancias son cortas y las señales son de banda base. Para un tendido nuevo de internet o TV, usar RG59 en lugar de RG6 es simplemente una mala práctica. Finalmente, está el histórico cable coaxial RG58. Su característica clave es su impedancia de 50 ohmios, a diferencia de los 75 ohmios del RG6 y RG59. Esta diferencia lo hace perfecto para redes de datos como Thinnet o para equipos de radioaficionado, pero completamente incompatible con sistemas de video y TV, donde causaría reflejos de señal y una degradación terrible de la imagen.
Adaptando el pasado al presente: El conversor de cable coaxial a HDMI
En un ecosistema dominado por el HDMI, a menudo nos encontramos con el desafío de integrar equipos más antiguos. ¿Cómo conectas una vieja consola, un VCR o una cámara de seguridad con salida coaxial a un monitor 4K? La solución es un convertidor activo de coaxial a HDMI. Y digo 'activo' porque no es un simple adaptador de cable. La señal coaxial RF (analógica o digital) y la señal HDMI (digital pura) son lenguajes distintos. Este dispositivo actúa como un traductor.
Un convertidor de coaxial a HDMI es, en esencia, un sintonizador y un procesador de señal. Recibe la señal RF del cable, la demodula para extraer el audio y el video, y luego la recodifica en el formato digital HDMI. Es una pieza de hardware increíblemente útil que permite dar una segunda vida a equipos perfectamente funcionales. Para cualquier profesional de TI, tener uno de estos en la caja de herramientas puede ser la diferencia entre resolver un problema en minutos o declarar un equipo como obsoleto. Es un ejemplo perfecto de cómo podemos tender puentes entre generaciones de tecnología, extendiendo la vida útil del hardware y maximizando la inversión.
Análisis Detallado de los Tipos de Cable Coaxial: RG6, RG59 y RG58
Elegir el cable coaxial correcto es una decisión técnica que define la calidad de una instalación. Para un profesional de TI, entender las especificaciones de cada tipo va más allá de la teoría; se trata de asegurar la fiabilidad y el rendimiento de la red. Veamos en detalle las diferencias entre el cable coaxial RG6, el RG59 y el RG58.
Cable Coaxial RG6: El Estándar para la Alta Definición y la Banda Ancha
El RG6 es la columna vertebral de la conectividad residencial y comercial moderna. Su diseño está optimizado para transportar señales de alta frecuencia y gran ancho de banda con una atenuación mínima, lo que lo hace indispensable para las aplicaciones actuales.
Especificaciones Técnicas Clave:
- Impedancia: 75 ohmios. Es el estándar de oro para todas las aplicaciones de video y datos de banda ancha, asegurando una transferencia de energía máxima entre dispositivos.
- Conductor Central: Normalmente de cobre sólido de calibre 18 AWG. Su mayor grosor comparado con el RG59 se traduce directamente en una menor pérdida de señal, crucial para tendidos largos.
- Blindaje: Aquí es donde el RG6 brilla. Las configuraciones de doble y cuádruple blindaje (lámina de aluminio más malla trenzada) son estándar. Este blindaje robusto es esencial para proteger las señales DOCSIS de internet de las interferencias que pueden degradar la velocidad y la estabilidad de la conexión.
Aplicaciones Principales:
- Internet de Banda Ancha (DOCSIS): Es el único cable que se debería usar entre el punto de demarcación del ISP y el módem de cable. Usar cualquier otra cosa es pedir problemas de rendimiento.
- Televisión por Satélite y Cable HD/4K: Las señales de alta definición operan a frecuencias muy altas. El RG6 las transporta sin degradación, asegurando una calidad de imagen impecable.
- Redes MoCA: Como veremos más adelante, es el medio ideal para crear redes Ethernet de alta velocidad sobre coaxial.
Cuando trabajas en un proyecto, busca cables RG6 con certificación para entierro directo si va bajo tierra, o con clasificación plenum para espacios de circulación de aire. Créeme, elegir un buen cable de una marca como Belden o CommScope es una inversión que se paga sola en ausencia de problemas futuros.
Cable Coaxial RG59: El Especialista en Vídeo Analógico y CCTV
Antes de la era digital de alta definición, el RG59 era el rey. Hoy, su uso es mucho más específico, pero sigue siendo relevante en su nicho.
Especificaciones Técnicas Clave:
- Impedancia: 75 ohmios. Compatible con equipos de video estándar.
- Conductor Central: Más delgado que el RG6 (20-22 AWG), lo que provoca una mayor atenuación. Esto lo limita a tendidos más cortos y frecuencias más bajas.
- Blindaje: Generalmente una sola malla trenzada, lo que lo hace más vulnerable a RFI. Es la razón principal por la que no es adecuado para internet de banda ancha.
Aplicaciones Principales:
- Sistemas de CCTV Analógico: Es la opción más común y rentable para conectar cámaras analógicas a un DVR. Las distancias suelen ser manejables y la frecuencia de la señal de video compuesto es baja.
- Instalaciones Legacy: Muchas edificaciones antiguas están cableadas con RG59. Puedes usarlo para TV si la señal es fuerte y la distancia corta, pero para internet, una actualización a RG6 es casi obligatoria para un rendimiento decente.
La mayor flexibilidad del RG59 puede ser útil en algunas instalaciones complejas, pero para cualquier aplicación que involucre estaciones de trabajo o servidores que dependen de una conexión a internet estable, el uso de este cable es un riesgo innecesario.
Cable Coaxial RG58: El Legado de las Redes Originales
El RG58 es una pieza de museo funcional, un recordatorio de los orígenes de las redes de computadoras.
Especificaciones Técnicas Clave:
- Impedancia: 50 ohmios. Esta es su característica definitoria y la que lo hace incompatible con sistemas de 75 ohmios. Mezclarlos es una receta para el desastre por la reflexión de la señal (VSWR alto).
- Conectores: Clásicamente asociado con conectores BNC (Bayonet Neill-Concelman).
Aplicaciones Principales:
- Redes Ethernet 10BASE2 ('Thinnet'): Fue la forma en que conectamos las primeras LANs, creando una topología de bus que requería un terminador de 50 ohmios en cada extremo. Todo un arte que los más jóvenes nunca conocerán.
- Aplicaciones de RF: Es el estándar en laboratorios para equipos de prueba, radioaficionados, y en sistemas de antenas de Wi-Fi para pigtails y extensiones cortas.
Es fundamental entender que el RG58 y los cables de 75 ohmios como el RG6/RG59 no son intercambiables. Son herramientas diferentes para trabajos diferentes. Saber esto te evitará horas de troubleshooting frustrante. La evolución tecnológica nos ha dado soluciones como el conversor de coaxial a HDMI precisamente para tender puentes entre estos estándares tan diferentes y mantener funcional el hardware valioso.
Aplicaciones Modernas, Conversión y el Futuro del Cable Coaxial
Lejos de estar obsoleto, el cable coaxial se ha reinventado, demostrando que una infraestructura bien instalada puede tener una vida útil extraordinariamente larga. Su capacidad para ser reutilizado para redes de alta velocidad lo mantiene como un activo valioso en el arsenal de cualquier profesional de TI.
El Indispensable Conversor de Cable Coaxial a HDMI
La necesidad de conectar dispositivos con salida RF coaxial a pantallas modernas con solo entradas HDMI es un problema recurrente. El convertidor de coaxial a HDMI es la solución elegante y pragmática.
El Proceso Técnico Desmitificado:
- Sintonización y Demodulación RF: El convertidor, que requiere alimentación externa, sintoniza la señal de radiofrecuencia (RF) del cable. Un demodulador interno extrae la información de video y audio de la señal portadora. Es básicamente un sintonizador de TV externo.
- Conversión A/D: Si la señal de origen es analógica (como la de una vieja NES o una cámara de seguridad), un conversor analógico-digital la transforma en datos binarios.
- Codificación a Formato HDMI: El flujo de datos de audio y video digital se empaqueta según el estándar HDMI, listo para ser interpretado por cualquier pantalla moderna.
Casos de Uso del Mundo Real:
- Integración de Sistemas Legacy: Conectar la salida de un modulador de RF de un sistema de vigilancia antiguo a un moderno centro de monitoreo basado en HDMI.
- Salas de Conferencias: Adaptar una fuente de TV por cable coaxial para mostrarla en un proyector o pantalla grande.
- Retrogaming: La única forma viable de jugar con consolas clásicas en un monitor de PC o TV 4K sin una degradación de señal horrible.
Al adquirir uno, fíjate en la resolución de salida soportada (1080p es un buen estándar) y la compatibilidad con los estándares de TV (NTSC/PAL). Es una herramienta que demuestra cómo la ingeniería inteligente puede preservar la funcionalidad del hardware a través de las generaciones de estándares de conexión.
MoCA: La Revolución de la Red Doméstica sobre Coaxial
Aquí es donde el coaxial se vuelve realmente emocionante para nosotros los técnicos. MoCA (Multimedia over Coax Alliance) es una tecnología que te permite crear una red Ethernet con calidad de cableado estructurado utilizando la red de cable coaxial RG6 que ya existe en la mayoría de los edificios.
¿Cómo Funciona Esta Magia? MoCA es brillante en su simplicidad. Opera en una banda de frecuencia muy por encima de las que usan la TV por cable o el satélite. Esto le permite coexistir en el mismo cable sin interferir. Piensa en ello como si crearas un carril adicional en una autopista ya existente. La implementación es trivial:
- Conectas un adaptador MoCA al router y a una toma de pared coaxial.
- Colocas un segundo adaptador en cualquier otra toma coaxial de la casa.
- Ese segundo adaptador te da un puerto Ethernet Gigabit. Conecta tu PC, un switch, o un punto de acceso Wi-Fi para crear una red troncal cableada increíblemente sólida.
Con el estándar MoCA 2.5, puedes alcanzar velocidades reales de hasta 2.5 Gbps con una latencia bajísima. Para un gamer, un desarrollador trabajando con grandes repositorios o cualquiera que necesite una conexión a prueba de balas en una habitación donde el Wi-Fi no llega bien, MoCA es una solución transformadora. Me ha salvado de tener que taladrar paredes en más de una ocasión.
Coaxial vs. Fibra Óptica: La Batalla por la Conectividad
Aunque el coaxial es potente, es justo compararlo con la fibra óptica, el estándar de oro actual.
- Velocidad y Simetría: La fibra gana. Ofrece velocidades simétricas (misma velocidad de subida que de bajada) que superan fácilmente al coaxial. El internet por cable (DOCSIS) es inherentemente asimétrico.
- Inmunidad y Latencia: La fibra, al ser luz, es inmune a las interferencias electromagnéticas, lo que le da una ventaja en fiabilidad y menor latencia. El coaxial, aunque su blindaje es excelente, no es totalmente inmune.
- Costo y Disponibilidad: Aquí el coaxial sigue reinando. Su infraestructura está desplegada masivamente. La fibra hasta el hogar (FTTH) es cara de implementar y su disponibilidad sigue siendo limitada en muchas áreas.
En conclusión, mientras que la fibra óptica es el futuro, el cable coaxial es un presente increíblemente robusto y versátil. Tecnologías como DOCSIS 3.1 y MoCA 2.5 aseguran que seguirá siendo una plataforma de conectividad de alto rendimiento durante muchos años. El conocimiento sobre los tipos de cable, desde el moderno RG6 hasta el histórico RG58, y la habilidad para integrar sistemas con herramientas como el convertidor coaxial a HDMI, son habilidades esenciales para cualquier profesional de la tecnología que se precie.
