El Corazón Eléctrico de tu Tecnología: Fundamentos del Cable AWG
En el vasto universo de la tecnología, donde los procesadores de última generación y las tarjetas gráficas de alta potencia acaparan todos los titulares, existe un componente fundamental que a menudo pasa desapercibido, pero sin el cual nada de esto sería posible: el cableado. Y cuando hablamos de cableado, especialmente el que suministra energía, el término Cable AWG (American Wire Gauge) se convierte en el estándar de oro para medir la calidad, capacidad y, sobre todo, la seguridad de nuestras conexiones. Ignorar la importancia del calibre correcto es arriesgar no solo el rendimiento de nuestras preciadas computadoras y accesorios, sino también la integridad de nuestro espacio de trabajo y hogar. Desde el delicado cableado interno de un PC hasta la robusta alimentación de un centro de datos, el AWG es el lenguaje silencioso que dicta cuánta energía puede fluir de manera segura. Por ejemplo, un cable 18 AWG es un estándar común dentro de los gabinetes de PC, alimentando ventiladores y luces LED, mientras que un cable 14 AWG es indispensable para el cable de alimentación principal que conecta la fuente de poder (PSU) a la toma de corriente. [5] A medida que las demandas energéticas aumentan, con estaciones de trabajo de alto rendimiento o servidores, entramos en el territorio del cable 10 AWG y el aún más potente cable 6 AWG, esenciales para manejar cargas eléctricas sustanciales sin riesgo. [9, 14] Este artículo es una inmersión profunda en el mundo del cable AWG, diseñado para desmitificar sus complejidades y armarte con el conocimiento necesario para tomar decisiones informadas, garantizando que cada componente de tu ecosistema tecnológico reciba la energía que necesita de forma eficiente y segura.
¿Qué es Exactamente el Calibre de Cable Americano (AWG)?
El American Wire Gauge (AWG) es un sistema estandarizado que se utiliza, predominantemente en América del Norte, desde 1857 para definir el diámetro de los conductores eléctricos. [23] Su característica más distintiva, y a menudo una fuente de confusión para los no iniciados, es su escala logarítmica inversa. Esto significa que a medida que el número de calibre AWG disminuye, el diámetro del alambre conductor aumenta. [8] Un cable 6 AWG es significativamente más grueso y robusto que un cable 18 AWG. Esta relación inversa tiene su origen en el proceso de fabricación del alambre, conocido como trefilado, donde una varilla de metal se estira a través de una serie de dados, cada uno más pequeño que el anterior. El número AWG, históricamente, se relacionaba con el número de pasos de trefilado por los que pasaba el alambre. [8] Un alambre más grueso (menor AWG) ha pasado por menos procesos de estirado. La importancia de este grosor radica en una propiedad eléctrica fundamental: la resistencia. Un cable más grueso tiene una sección transversal mayor, lo que ofrece menos resistencia al paso de la corriente eléctrica. [12] Menos resistencia se traduce en dos beneficios cruciales: menor pérdida de energía en forma de calor y una mayor capacidad para transportar corriente (amperaje) de forma segura. Por el contrario, un cable demasiado delgado (un número AWG alto) para una carga de corriente determinada presentará una alta resistencia, lo que provocará una caída de voltaje significativa, un calentamiento excesivo del cable y, en el peor de los casos, el derretimiento del aislante y un posible incendio eléctrico. [12] Es por esto que comprender la especificación del cable AWG no es un mero detalle técnico, sino una medida de seguridad esencial. [2] Para el ensamblaje de computadoras, la selección meticulosa de cables con el AWG adecuado es vital. El uso de un cable 14 AWG para la alimentación principal de la fuente de poder es un estándar de la industria para garantizar que el sistema reciba un suministro de energía estable y seguro. En contraste, para alimentar componentes internos de bajo consumo, como los ventiladores del chasis o las tiras de iluminación RGB, un cable 18 AWG suele ser más que suficiente, ofreciendo la flexibilidad necesaria para una gestión de cables ordenada sin comprometer la seguridad. Cuando las necesidades energéticas escalan, por ejemplo, en configuraciones con múltiples tarjetas gráficas o en estaciones de trabajo para renderizado intensivo, se debe prestar especial atención a los cables de alimentación suplementarios (PCIe), y en la infraestructura eléctrica que alimenta el cuarto, donde un cable 10 AWG o incluso un cable 6 AWG para circuitos dedicados puede ser imperativo. [4, 9]
La Seguridad como Prioridad: Prevenir Riesgos Eléctricos
La seguridad debe ser siempre la consideración principal al trabajar con cualquier tipo de instalación eléctrica, y el mundo de las computadoras y la tecnología no es una excepción. [2] Un montaje de PC, una oficina en casa o una sala de servidores son entornos donde la electricidad es omnipresente, y un error en la selección del cableado puede tener consecuencias devastadoras. El principal riesgo asociado con un calibre de cable inadecuado es el sobrecalentamiento. Cada cable tiene una capacidad máxima de corriente (amperaje) que puede manejar de forma segura, una clasificación directamente ligada a su calibre cable AWG y al material del que está hecho. Cuando se intenta pasar más corriente a través de un cable de la que puede soportar, la resistencia del material conductor genera calor excesivo (efecto Joule). Este calor puede degradar y derretir el revestimiento aislante del cable, exponiendo los conductores y creando un grave riesgo de cortocircuito y descarga eléctrica. Si estos cables expuestos entran en contacto con otros componentes o superficies inflamables, pueden provocar un incendio. Por esta razón, códigos eléctricos en todo el mundo especifican calibres mínimos para diferentes tipos de circuitos. En el contexto de la tecnología de consumo y profesional, esta responsabilidad recae en el fabricante del producto y, en el caso de montajes personalizados o instalaciones, en el propio usuario o técnico. Por ejemplo, al elegir una fuente de poder (PSU) para una computadora de gaming de alta gama, es crucial verificar que los cables modulares, especialmente los que alimentan la CPU y las tarjetas gráficas (conectores EPS y PCIe), utilicen un calibre adecuado, comúnmente un cable 18 AWG como mínimo, y a veces un cable 16 AWG en modelos de muy alta gama. Conectar una tarjeta gráfica que puede consumir más de 300 vatios con un cable de extensión o un adaptador de calibre insuficiente es una receta para el desastre. De manera similar, una oficina que alimenta múltiples computadoras, impresoras láser, monitores y otros periféricos desde un solo circuito debe asegurarse de que el cableado de la pared sea de un calibre robusto, como un cable 12 AWG o un cable 10 AWG, para evitar sobrecargar el circuito. [9] El uso de un cable 14 AWG para los cables de alimentación individuales de cada computadora y monitor es una buena práctica. [1] En entornos más críticos, como una sala de servidores pequeña, el cableado que alimenta las unidades de distribución de energía (PDU) a menudo requiere un cable 10 AWG o incluso un cable 6 AWG para manejar la carga combinada de múltiples servidores, switches y sistemas de almacenamiento de manera segura y confiable. [14] La elección correcta del cable AWG es, por tanto, la primera línea de defensa contra fallos eléctricos y peligros potenciales. [10]
Aplicaciones Prácticas del Cable AWG en Computadoras y Periféricos
Una vez comprendidos los fundamentos teóricos y de seguridad del Cable AWG, es hora de sumergirnos en sus aplicaciones prácticas dentro del ecosistema de las computadoras y sus periféricos. Aquí es donde el conocimiento del calibre se traduce en decisiones tangibles que afectan el rendimiento, la estética y la longevidad de nuestros equipos. La elección correcta va más allá de simplemente hacer que un dispositivo se encienda; se trata de optimizar el flujo de energía, minimizar la caída de voltaje y garantizar una operación estable incluso bajo cargas pesadas. Desde el corazón de la PC, la fuente de poder, hasta los altavoces de nuestro escritorio, cada cable tiene un papel y un calibre ideal. Veremos cómo un cable 18 AWG se convierte en el estándar de facto para la mayoría de las conexiones internas, cómo un cable 14 AWG proporciona el enlace vital y seguro a la red eléctrica, y cómo calibres más robustos como el cable 10 AWG y el cable 6 AWG entran en juego en escenarios de alto consumo y profesionales, demostrando que la gestión de la energía es tan importante como la gestión de los datos.
Dentro del Gabinete: El Rol del Cable AWG en el Montaje de PC

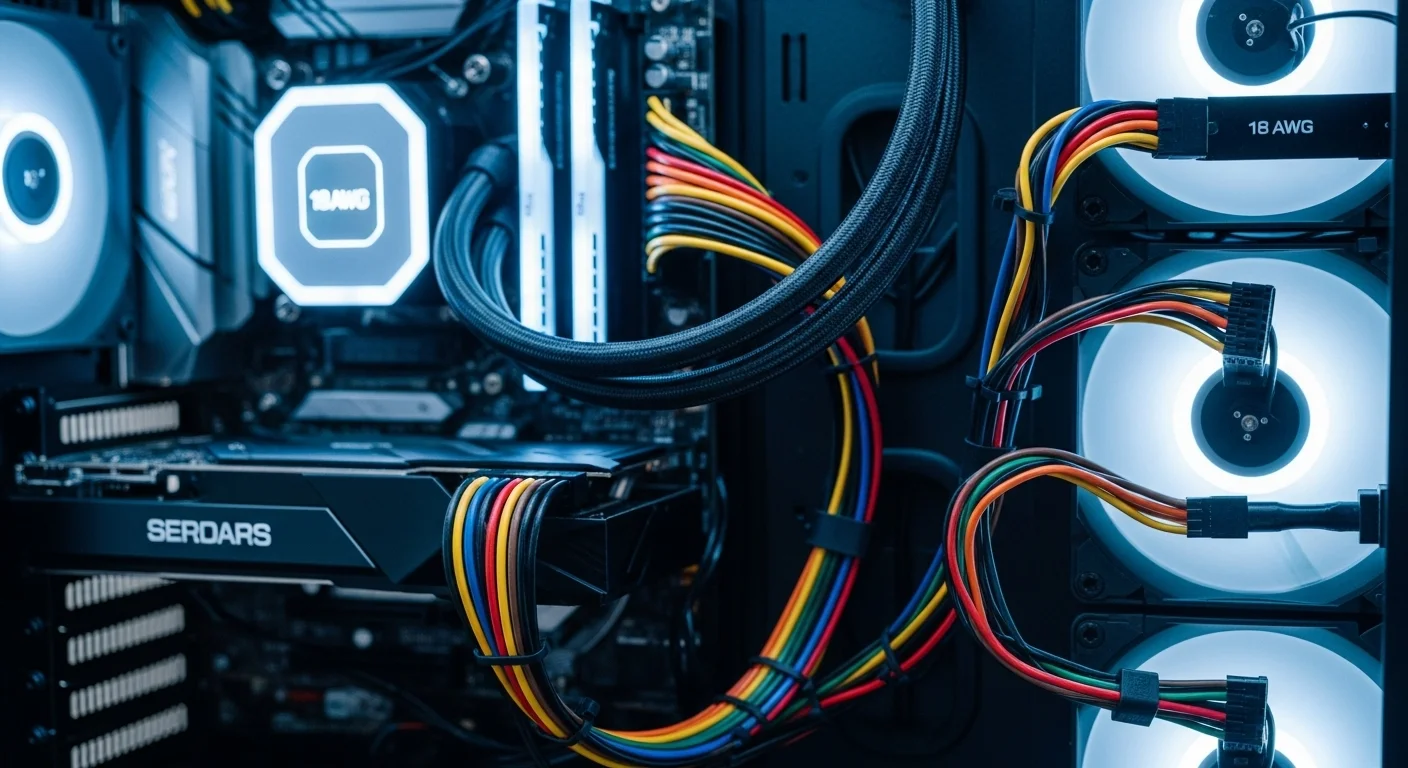

El interior de una computadora moderna es un ecosistema complejo de componentes que requieren un suministro de energía preciso y estable. La fuente de poder (PSU) es el centro neurálgico, y los cables que emanan de ella son las arterias que llevan vida a cada parte del sistema. La mayoría de las PSUs de calidad utilizan cables con un calibre estándar que garantiza la seguridad y el rendimiento, pero es en el mundo del modding y los cables personalizados (sleeved cables) donde el conocimiento del cable AWG se vuelve crucial. El estándar predominante para la mayoría de los cables modulares —ATX de 24 pines, CPU de 8 pines (EPS), PCIe de 6+2 pines, SATA y Molex— es el cable 18 AWG. [7] Este calibre ofrece un excelente equilibrio entre capacidad de corriente, flexibilidad para el enrutamiento y costo. Para la mayoría de las configuraciones, incluso las de gaming de gama alta, un cable 18 AWG de cobre puro es perfectamente adecuado para manejar la carga de la CPU y una tarjeta gráfica potente. Sin embargo, para los entusiastas del overclocking extremo o configuraciones con múltiples GPU que llevan el consumo al límite, optar por cables personalizados con un cable 16 AWG (un calibre más grueso) para los conectores PCIe y EPS puede proporcionar un margen de seguridad adicional y minimizar la caída de voltaje, lo que podría traducirse en una mayor estabilidad del sistema. Por otro lado, para componentes de bajo consumo como ventiladores de chasis, bombas de refrigeración líquida AIO y tiras de iluminación LED/RGB, un cable 22 AWG o incluso 24 AWG es común, ya que la corriente que demandan es mínima y la mayor flexibilidad de estos cables más delgados facilita su manejo. El cable que conecta tu PSU a la pared es típicamente un cable 14 AWG o, en algunos casos, un cable 16 AWG para PSUs de menor vataje. [1, 5] Es vital no subestimar la importancia de este cable, ya que es el conducto principal de toda la energía que consumirá tu sistema. Usar un cable de alimentación de baja calidad o de un calibre inadecuado puede ser un cuello de botella peligroso. Para configuraciones de estaciones de trabajo o servidores que pueden tener fuentes de poder de más de 1200W, se recomienda encarecidamente un cable 14 AWG de alta calidad. [5] Mientras que un cable 10 AWG o un cable 6 AWG no se encuentran dentro del gabinete de una PC de consumo, son fundamentales para la infraestructura que la soporta, como un circuito eléctrico dedicado en una oficina o estudio, asegurando que la demanda de alta potencia no afecte al resto del sistema eléctrico del lugar. [4, 9] Marcas como CableMod o Asia Horse son conocidas en la comunidad de PC por ofrecer kits de cables personalizados y extensiones de alta calidad, prestando atención al uso del calibre de cable AWG correcto. [39]
Más Allá del PC: Cables para Periféricos y Equipos de Oficina
La importancia del cable AWG se extiende mucho más allá del interior de la torre de la computadora. Cada dispositivo en nuestro escritorio y oficina, desde el monitor hasta la impresora, depende de un cableado adecuado para funcionar correctamente y de forma segura. Los cables de alimentación de los monitores, especialmente los de gran tamaño o los monitores de gaming con altas tasas de refresco y brillo, suelen utilizar un cable 18 AWG o, para mayor seguridad, un cable 16 AWG. Al igual que con la PC, este cable es crucial para un rendimiento estable. Un cable de calibre insuficiente podría causar parpadeo en la pantalla o problemas de energía bajo picos de brillo. Los proyectores, que a menudo utilizan lámparas de alta potencia, también requieren cables de alimentación robustos, siendo el cable 14 AWG una opción segura para modelos de alto rendimiento. Para equipos de oficina, la situación es similar. Una impresora láser, por ejemplo, tiene un alto consumo de energía durante el proceso de fusión del tóner. Es imperativo conectarla directamente a un tomacorriente con su cable original, que suele ser de un calibre 14 AWG o 16 AWG, y evitar el uso de extensiones delgadas o regletas sobrecargadas. [18] En el ámbito del audio, el cable AWG también juega un papel protagonista en los cables de altavoz. La regla general es que para distancias cortas (menos de 15 metros), un cable 18 AWG o 16 AWG es suficiente para la mayoría de los sistemas de altavoces de escritorio o estantería. Sin embargo, para tiradas más largas o para altavoces de baja impedancia (4 ohmios), se recomienda un calibre más grueso como un cable 14 AWG o incluso 12 AWG para minimizar la pérdida de señal y la degradación del sonido. En un entorno de oficina donde se alquilan o instalan múltiples estaciones de trabajo, la planificación del cableado es crítica. Utilizar regletas de alta calidad y asegurarse de que los circuitos de la pared estén diseñados para la carga prevista, a menudo con cableado de cable 10 AWG, es una práctica estándar para evitar problemas eléctricos. [9] Incluso en el mundo de la conectividad de datos, como en los cables USB, el AWG es relevante. Los cables USB-C que admiten Power Delivery (PD) de hasta 100W o más deben tener conductores de energía de un calibre suficientemente grueso (típicamente entre 24 AWG y 20 AWG) para manejar la corriente sin sobrecalentarse y garantizando una carga rápida y segura para laptops, tablets y smartphones. [21] En todos estos escenarios, la elección deliberada de un cable AWG apropiado asegura la longevidad y el funcionamiento fiable de una amplia gama de equipos tecnológicos, desde un simple par de bocinas hasta equipos críticos de oficina. El uso de calibres más extremos como el cable 6 AWG se reserva para la alimentación principal de racks de equipos o sistemas de respaldo de energía (UPS) de gran capacidad. [14]
Escenarios Avanzados y Entorno Profesional: Maximizando el Potencial del Cable AWG
Llevando nuestro entendimiento del Cable AWG más allá del escritorio individual, nos adentramos en entornos donde las demandas de energía son exponencialmente mayores y las consecuencias de un fallo son mucho más críticas. Hablamos de salas de servidores, centros de datos, estudios de producción audiovisual y grandes oficinas, lugares donde la infraestructura eléctrica es la columna vertebral de toda la operación. En estos escenarios, la conversación sobre calibres se desplaza hacia números más bajos y cables más robustos. El cable 10 AWG y el cable 6 AWG dejan de ser una abstracción teórica y se convierten en componentes de uso diario, esenciales para alimentar racks enteros de equipos y sistemas de climatización. [4, 14] Además, la tecnología Power over Ethernet (PoE) introduce una nueva dimensión, donde el calibre de los cables de red afecta directamente la capacidad de alimentar dispositivos como cámaras de seguridad y puntos de acceso Wi-Fi. Exploraremos cómo una planificación meticulosa del cableado, la elección de marcas reconocidas y la comprensión de normativas son cruciales para garantizar la eficiencia, escalabilidad y, sobre todo, la resiliencia de las operaciones profesionales. Veremos también cómo conceptos aprendidos en el montaje de una simple computadora, como la importancia de un buen cable 14 AWG para la alimentación o un flexible cable 18 AWG para conexiones internas, escalan y se aplican en estos entornos de misión crítica.
Salas de Servidores, Centros de Datos y Entornos de Oficina de Alta Densidad
En un entorno profesional, la fiabilidad lo es todo. El tiempo de inactividad de un servidor o de una red de oficina puede traducirse en pérdidas económicas significativas. La base de esta fiabilidad comienza con una infraestructura eléctrica sólida, y el cable AWG es su componente principal. En una sala de servidores o un pequeño centro de datos, la Unidad de Distribución de Energía (PDU) es el dispositivo que distribuye la electricidad del circuito principal a los servidores, switches, y dispositivos de almacenamiento individuales en un rack. El cable que alimenta esta PDU desde la toma de corriente o el sistema de alimentación ininterrumpida (UPS) es de vital importancia. Dependiendo de la carga total del rack, este cable de entrada suele ser de un calibre grueso, como un cable 10 AWG, capaz de manejar 30 amperios, o incluso un cable 8 AWG o cable 6 AWG para aplicaciones de mayor potencia. [9, 26] El uso de un calibre inferior aquí sería catastrófico, llevando a un sobrecalentamiento y un fallo sistémico. A su vez, los cables que conectan cada servidor individual a la PDU son también de alta calidad, típicamente un cable 14 AWG o 12 AWG, para asegurar que cada máquina reciba una corriente limpia y estable. [1, 5, 18] Estos mismos principios se aplican a las oficinas de alta densidad. Pensemos en un piso de oficinas con docenas de estaciones de trabajo, cada una con su propia computadora, múltiples monitores, y otros periféricos. El cableado dentro de las paredes que alimenta los circuitos de cada grupo de escritorios debe ser robusto. A menudo se utilizan circuitos dedicados con cableado de cable 12 AWG o cable 10 AWG para soportar la carga acumulada y prevenir disparos de los interruptores automáticos. [9] Incluso la elección de las regletas de enchufes es crucial; se deben usar modelos profesionales con protección contra sobretensiones y un cable de alimentación grueso, generalmente de cable 14 AWG. Para empresas que dependen de la continuidad del negocio, a menudo se considera la opción de alquilar generadores o sistemas de UPS de gran capacidad para eventos especiales o como respaldo, sistemas que invariablemente utilizan cables de alta resistencia como el cable 6 AWG o incluso más gruesos para su conexión a la red del edificio. La tecnología Power over Ethernet (PoE) merece una mención especial. PoE permite que los cables de red Ethernet transmitan tanto datos como energía eléctrica a dispositivos como teléfonos VoIP, cámaras de vigilancia IP y puntos de acceso inalámbricos. El estándar PoE (como IEEE 802.3at o 802.3bt) especifica la potencia que se puede entregar, pero la eficiencia de esa entrega depende del calibre del cable Ethernet. Un cable Cat6 o Cat6a con conductores de 23 AWG (más grueso que el 24 AWG de un Cat5e) tendrá menos resistencia, generará menos calor y será capaz de entregar energía de manera más eficiente a lo largo de distancias más largas, lo que es crucial para la estabilidad de estos dispositivos. De este modo, desde el grueso cable 6 AWG que alimenta un rack, hasta el delgado pero crucial cable 18 AWG usado en la electrónica interna de un switch de red, una comprensión holística del cable AWG es indispensable para cualquier profesional de TI. Para más información sobre estándares de cableado, se puede consultar la documentación de la Telecommunications Industry Association (TIA).
Home Theater y Equipos Audiovisuales de Alta Fidelidad
La búsqueda de la experiencia audiovisual perfecta en casa tiene muchos paralelismos con la construcción de una computadora de alto rendimiento. En ambos casos, se busca la máxima fidelidad y rendimiento, y en ambos, la gestión de la energía a través del cable AWG adecuado es un factor a menudo subestimado pero crítico. Un sistema de cine en casa puede incluir un receptor AV de alta potencia, múltiples amplificadores, un subwoofer activo, un proyector de video y una gran pantalla de TV, todos compitiendo por la energía del mismo circuito. Un receptor de A/V potente puede consumir tanta energía como una computadora de gaming. Por lo tanto, el cable de alimentación que lo conecta a la pared debe ser de alta calidad, idealmente un cable 14 AWG. [1] Conectar un sistema que puede costar miles de dólares con un cable de extensión delgado y barato es una forma segura de limitar su rendimiento dinámico y, potencialmente, dañar el equipo. El subwoofer activo, con su propio amplificador interno diseñado para reproducir las frecuencias más bajas y exigentes, también tiene una demanda de corriente considerable. Un cable de alimentación robusto es esencial para que el amplificador pueda entregar picos de corriente instantáneos sin caídas de voltaje, lo que se traduce en bajos más precisos y contundentes. Para el cableado de los altavoces pasivos, el cable AWG es igualmente importante. Como se mencionó anteriormente, la resistencia del cable puede afectar la calidad del sonido. Para altavoces frontales y centrales que suelen estar cerca del receptor, un cable 16 AWG puede ser suficiente. Sin embargo, para los altavoces envolventes (surround) que requieren tiradas de cable mucho más largas, es muy recomendable usar un cable 14 AWG o incluso un cable 12 AWG. Esto asegura que la impedancia del cable no altere significativamente la carga total que ve el amplificador y que no se pierda energía en el camino, lo que preserva la claridad y el detalle del sonido. En instalaciones de alta gama o estudios caseros, es una práctica común instalar circuitos eléctricos dedicados exclusivamente para el equipo de audio y video. Estos circuitos, cableados con cable 12 AWG o cable 10 AWG, aíslan los componentes sensibles del 'ruido' eléctrico generado por otros electrodomésticos en la casa, como refrigeradores o aires acondicionados. [9] Esto puede resultar en un fondo de sonido más negro (silencioso) y una imagen de video más limpia. Incluso el cableado más pequeño, como el que se podría usar para alimentar una tira de LED para la iluminación ambiental detrás de la pantalla, se beneficia de la elección del calibre correcto, usualmente un cable 18 AWG para asegurar un brillo uniforme a lo largo de toda la tira. [7] En resumen, ya sea que esté construyendo una poderosa plataforma para juegos, alquilando equipo para un evento de oficina o diseñando el cine en casa de sus sueños, el conocimiento y la aplicación correcta de los estándares del cable AWG, desde el masivo cable 6 AWG hasta el versátil cable 18 AWG, es la clave para un sistema seguro, confiable y de alto rendimiento.
