El Corazón de la Conectividad: Una Introducción Profunda al Cable 5e
En el vasto y siempre cambiante universo de la tecnología y las computadoras, existen componentes que, aunque a menudo pasan desapercibidos, son la espina dorsal de nuestra vida digital. Uno de estos héroes anónimos es el Cable 5e. Este modesto pero poderoso cable es responsable de tejer la intrincada red que conecta nuestras computadoras a internet, a otros dispositivos y al mundo. Comprender la naturaleza, las capacidades y la correcta implementación del cable 5e es fundamental para cualquier persona, desde el entusiasta del 'hágalo usted mismo' que monta su propia red doméstica hasta el profesional de TI que gestiona complejas infraestructuras de oficina. El término completo, cable utp categoria 5e, nos da las primeras pistas sobre su naturaleza: UTP significa 'Unshielded Twisted Pair' (Par Trenzado No Apantallado), 'Categoría 5e' se refiere a 'Categoría 5 mejorada'. Esta versión mejorada del antiguo estándar Cat 5 fue introducida por la TIA/EIA en 2001 para elevar las especificaciones de rendimiento y soportar de manera fiable las velocidades de Gigabit Ethernet. [3] A lo largo de esta primera parte, desglosaremos cada aspecto del cable cat 5e, desde su estructura física hasta sus especificaciones de rendimiento, sentando las bases para entender por qué, incluso en una era dominada por la conversación sobre fibra óptica y Wi-Fi 6, este cable de cobre sigue siendo indispensable.
La construcción de un cable utp 5e es una maravilla de la ingeniería de telecomunicaciones diseñada para maximizar la integridad de la señal y minimizar las interferencias. [3] En su interior, encontramos ocho conductores de cobre, agrupados en cuatro pares. [3] Cada par está trenzado, una característica de diseño crucial que le da nombre ('Twisted Pair'). Este trenzado no es estético; su propósito es cancelar la interferencia electromagnética (EMI) tanto de fuentes externas (como otros cables de alimentación, motores, etc.) como de los pares de cables adyacentes dentro del mismo cable, un fenómeno conocido como diafonía ('crosstalk'). La especificación 'mejorada' del cable 5e frente a su predecesor, el Cat 5, radica principalmente en un estándar de fabricación más estricto. Esto incluye una mayor cantidad de trenzas por centímetro y especificaciones más rigurosas sobre la diafonía, lo que permite al cable cat 5e transmitir datos a velocidades mucho más altas y de manera más fiable. Mientras que el Cat 5 estaba diseñado para velocidades de hasta 100 Mbps (Fast Ethernet) con un ancho de banda de 100 MHz, el cable utp cat 5e está diseñado para soportar velocidades de hasta 1000 Mbps o 1 Gigabit por segundo (Gigabit Ethernet) manteniendo el mismo ancho de banda de 100 MHz. [1, 4] Esta capacidad de gigabit es lo que lo convirtió en el estándar de facto para la mayoría de las instalaciones de redes locales (LAN) durante casi dos décadas.
Para entender la relevancia del cable utp categoria 5e, es vital compararlo con su antecesor directo. El cable de Categoría 5 (Cat 5) fue revolucionario en su momento, pero rápidamente se encontró con las limitaciones de su diseño al aumentar las demandas de velocidad de las redes de computadoras. La principal diferencia, como se mencionó, es la velocidad. El cable 5e puede soportar 1 Gbps, diez veces más que el máximo de 100 Mbps del Cat 5. [4] Esto se logra gracias a las especificaciones de fabricación más estrictas que reducen significativamente la diafonía. La diafonía es, en esencia, el 'ruido' que una señal en un par de cables induce en otro par cercano. Al minimizar esta interferencia, el cable utp 5e puede mantener una señal más 'limpia' a través de los cuatro pares de cables, permitiendo una transmisión de datos Full Duplex (enviar y recibir datos simultáneamente) a velocidades de gigabit. Aunque visualmente un cable Cat 5 y un cable cat 5e pueden parecer idénticos, la diferencia de rendimiento es abismal, especialmente en distancias más largas (hasta el límite estándar de 100 metros) y en entornos con mayor densidad de cableado. Hoy en día, es prácticamente imposible encontrar cable Cat 5 nuevo en el mercado, ya que el cable utp cat 5e lo ha reemplazado por completo, ofreciendo un rendimiento superior a un costo marginalmente similar.
El corazón de cualquier cable 5e es su conductor. Generalmente, se utiliza cobre sólido o trenzado. Los cables de conductor sólido, como su nombre indica, utilizan un único y sólido hilo de cobre por cada uno de los ocho conductores. Este tipo de construcción es ideal para instalaciones permanentes y de larga distancia, como el cableado que va dentro de las paredes y techos para conectar una roseta de pared a un panel de conexiones ('patch panel'). El cobre sólido ofrece una menor resistencia eléctrica y una mejor atenuación (pérdida de señal a lo largo de la distancia), lo que lo hace perfecto para tramos horizontales de hasta 100 metros. Por otro lado, los cables de conductor trenzado consisten en múltiples hilos de cobre más finos trenzados juntos para formar un solo conductor. Esta construcción hace que el cable sea mucho más flexible y duradero ante la flexión repetida. Por esta razón, el cable utp 5e trenzado se utiliza casi exclusivamente para los latiguillos ('patch cords'), que son los cables más cortos que usamos para conectar nuestras computadoras a la roseta de la pared, o para conectar dispositivos en un rack de servidores. La elección entre conductor sólido y trenzado no es una cuestión de calidad, sino de aplicación. Usar el tipo incorrecto puede llevar a problemas de rendimiento y fallos prematuros en la red. En el contexto de la venta y renta de equipos, es crucial especificar qué tipo de cableado se incluye con los dispositivos; por ejemplo, al rentar un proyector o una pantalla, se suelen proporcionar latiguillos de cable cat 5e trenzado para una conexión de red flexible y temporal.
Además de la construcción del conductor, el revestimiento o chaqueta del cable utp categoria 5e juega un papel importante en su aplicación y seguridad. Los materiales más comunes para la chaqueta son el PVC (Cloruro de Polivinilo), que es estándar para la mayoría de las aplicaciones de interior, y el PE (Polietileno), que se utiliza para cables de exterior debido a su alta resistencia a la humedad y los rayos UV. [19] Sin embargo, en instalaciones dentro de edificios, especialmente en espacios comerciales, las normativas de seguridad contra incendios son primordiales. Aquí es donde entran en juego las clasificaciones de la chaqueta, como CM (Communications Multipurpose), CMR (Communications Multipurpose, Riser) y CMP (Communications Multipurpose, Plenum). Un cable con clasificación 'Riser' (CMR) está diseñado para instalaciones verticales entre pisos, ya que posee propiedades que impiden la propagación del fuego hacia arriba. La clasificación 'Plenum' (CMP) es la más estricta; estos cables están fabricados con materiales de baja emisión de humo y baja toxicidad y son los únicos permitidos para ser instalados en espacios plenum, que son las áreas de circulación de aire de los sistemas de calefacción y aire acondicionado (como los falsos techos o suelos técnicos). Elegir el tipo de chaqueta correcto es tan importante como elegir la categoría del cable, ya que garantiza no solo el rendimiento de la red, sino también la seguridad de los ocupantes del edificio. Un proveedor de servicios de tecnología que ofrece la instalación de redes para oficinas debe conocer y cumplir estas normativas al pie de la letra, utilizando el cable utp 5e adecuado para cada entorno específico, garantizando una infraestructura de red segura y conforme a la ley para todas las computadoras y dispositivos conectados.
Instalación y Práctica: Dominando el Cable 5e en el Mundo Real
Habiendo establecido una base sólida sobre qué es un Cable 5e y sus características fundamentales, es hora de sumergirse en los aspectos prácticos de su implementación. Una red es tan fuerte como su eslabón más débil, y en el caso del cableado estructurado, una instalación deficiente puede degradar drásticamente el rendimiento, incluso si se utiliza un cable de alta calidad. El proceso, que va desde la planificación y el tendido del cable hasta la terminación en los conectores, requiere precisión y conocimiento de los estándares de la industria. Dominar la instalación del cable utp cat 5e es una habilidad esencial para técnicos de redes, pero también es accesible para los entusiastas de la tecnología que deseen optimizar la red de sus computadoras en casa o en una pequeña oficina. En esta sección, desglosaremos el proceso de instalación paso a paso, enfocándonos en las mejores prácticas, las herramientas necesarias y, crucialmente, los dos estándares de cableado que definen cómo se conectan los ocho pequeños hilos dentro de un conector RJ45: T568A y T568B.
El primer paso en cualquier instalación de cableado es la planificación. Antes de cortar un solo centímetro de cable cat 5e, es vital diseñar el trazado de la red. [32] Esto implica identificar la ubicación del punto central de la red (donde se encontrarán el router, el switch y/o el panel de conexiones) y el lugar de cada punto final (donde se conectará una computadora, impresora, proyector o punto de acceso inalámbrico). Al planificar la ruta, se deben seguir varias reglas de oro: la longitud máxima de un tramo de cableado horizontal de cobre (desde el panel de conexiones hasta la roseta de pared) no debe exceder los 90 metros, permitiendo 10 metros adicionales para los latiguillos en ambos extremos, sumando un total máximo de canal de 100 metros. Se debe evitar tender el cable utp 5e en paralelo a cables eléctricos de alta tensión para minimizar la interferencia electromagnética (EMI). Si es inevitable cruzarlos, debe hacerse en un ángulo de 90 grados. Además, hay que evitar doblar el cable en ángulos agudos; el radio de curvatura mínimo para un cable utp categoria 5e de 4 pares es generalmente cuatro veces el diámetro del cable. [11] Ignorar estas directrices puede causar estrés en los conductores, alterar la geometría del trenzado y degradar el rendimiento de la señal, impidiendo alcanzar las velocidades de Gigabit Ethernet para las que el cable está diseñado. Una planificación cuidadosa no solo asegura el rendimiento óptimo de la red, sino que también ahorra tiempo, material y previene futuros dolores de cabeza al conectar nuevas computadoras o dispositivos.
Una vez planificado el trazado, se procede al tendido del cable. Para esto, se necesitan algunas herramientas básicas, pero la más importante es la paciencia. Ya sea pasando el cable 5e a través de conductos, por encima de falsos techos o detrás de paredes, es crucial no tirar del cable con demasiada fuerza. La tensión máxima recomendada para un cable utp cat 5e típico es de alrededor de 110 Newtons (o 25 libras de fuerza). [19] Exceder esta tensión puede estirar los conductores de cobre, lo que altera sus propiedades eléctricas y afecta negativamente a la transmisión de datos. Después de tender el cable, llega el momento más técnico: la terminación. Aquí es donde se conecta el cable a un conector RJ45 (para un latiguillo) o a un conector keystone (para una roseta de pared o panel de conexiones). Las herramientas indispensables para esta fase son: una pelacables para retirar con cuidado la chaqueta exterior sin dañar los pares trenzados, unas tijeras de electricista o un cortador de alambre para recortar los hilos, y una herramienta de crimpado (en el caso de los conectores RJ45) o una herramienta de impacto (para los conectores keystone). La calidad de estas herramientas importa; una crimpadora barata puede no aplicar la presión uniforme necesaria, resultando en una conexión pobre que falle de forma intermitente. Invertir en buenas herramientas es invertir en la fiabilidad de la red que conectará todas sus computadoras y equipos de oficina.
El corazón de la terminación de un cable utp 5e reside en seguir el código de colores correcto. Existen dos estándares reconocidos por la TIA/EIA: T568A y T568B. [6] La única diferencia entre ambos es la posición de los pares verde y naranja. [6, 8] La elección entre uno y otro depende de las especificaciones del proyecto o de la convención preexistente en la instalación. El estándar T568B es más común en las redes comerciales en Estados Unidos, mientras que el T568A es requerido en proyectos del gobierno federal y es más prevalente en instalaciones residenciales y en Europa. [8] Técnicamente, no hay diferencia de rendimiento entre ambos. [10] Lo crucial es la consistencia: se debe usar el mismo estándar en ambos extremos de un cable para crear un 'cable directo' (straight-through), que es el que se utiliza para conectar un dispositivo final (como una computadora o una impresora) a un dispositivo de red (como un switch o un router). El orden de los pines para el estándar T568B, el más popular, es el siguiente: 1. Blanco/Naranja, 2. Naranja, 3. Blanco/Verde, 4. Azul, 5. Blanco/Azul, 6. Verde, 7. Blanco/Marrón, 8. Marrón. [9] Para el estándar T568A, el orden es: 1. Blanco/Verde, 2. Verde, 3. Blanco/Naranja, 4. Azul, 5. Blanco/Azul, 6. Naranja, 7. Blanco/Marrón, 8. Marrón. [9] Un error en este orden resultará en una conexión fallida. Existe también un 'cable cruzado' (crossover), que tiene una terminación T568A en un extremo y T568B en el otro. Antiguamente, se usaba para conectar directamente dos computadoras entre sí o dos switches, pero la mayoría de los equipos modernos tienen la función Auto-MDI/X, que detecta el tipo de cable y ajusta la configuración de los pines automáticamente, haciendo que los cables cruzados sean en gran medida obsoletos. [12]

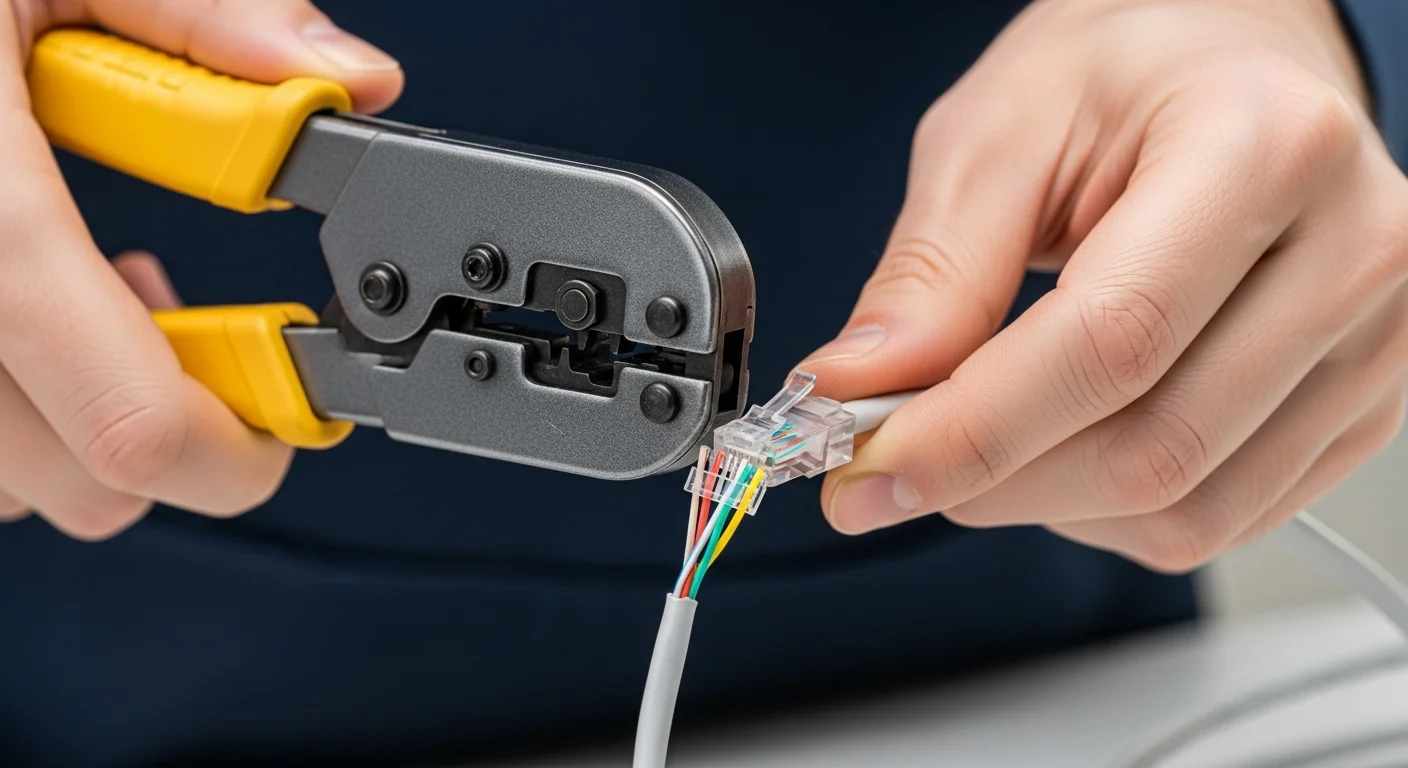

El proceso de crimpado de un conector RJ45 en un cable cat 5e sigue una secuencia meticulosa. [34] Primero, se pela aproximadamente 2-3 cm de la chaqueta exterior del cable, con cuidado de no realizar cortes en el aislamiento de los pares internos. Luego, se separan los cuatro pares trenzados y se destrenzan los hilos individuales. A continuación, se alisan y se ordenan los ocho hilos según el estándar elegido (T568A o T568B). [45] Una vez alineados perfectamente, se recortan con una cuchilla a una longitud uniforme de aproximadamente 1.25 cm desde la base de la chaqueta. Este recorte debe ser limpio y recto. Acto seguido, se deslizan los hilos ordenados dentro del conector RJ45, asegurándose de que cada hilo llegue hasta el final de su carril correspondiente y que la chaqueta del cable se introduzca al menos 0.5 cm dentro del conector para que pueda ser sujetada por el seguro de plástico. Finalmente, se introduce el conector en la herramienta de crimpado y se presiona firmemente. La herramienta realiza dos acciones: empuja los contactos dorados del conector a través del aislamiento de cada hilo para hacer contacto con el cobre, y presiona el seguro de plástico para fijar el cable utp categoria 5e y evitar que se salga. Tras el crimpado, es imperativo probar la conexión con un probador de cables de red. Un probador básico verificará la continuidad y el correcto mapeo de los pines, encendiendo una serie de luces del 1 al 8 en secuencia en ambos extremos. [34] Un fallo en la secuencia indica un error en el orden de los cables, un cortocircuito o un circuito abierto, problemas que deben ser corregidos para garantizar el funcionamiento de la red de sus computadoras.
Cable 5e en un Mundo Moderno: Relevancia, Comparativas y Aplicaciones Avanzadas
En las dos secciones anteriores, hemos establecido qué es el Cable 5e y cómo se instala correctamente. Ahora, nos adentramos en un análisis más profundo de su lugar en el panorama tecnológico actual. Con la aparición de estándares de cableado más avanzados como Cat 6, Cat 6a e incluso Cat 7, podría ser fácil descartar al veterano cable utp cat 5e como una reliquia del pasado. Sin embargo, la realidad es mucho más matizada. El cable cat 5e sigue siendo una opción viable, económica y perfectamente adecuada para una vasta gama de aplicaciones, especialmente en redes domésticas y en muchas infraestructuras de oficina. Entender sus capacidades en comparación con sus sucesores y explorar sus aplicaciones avanzadas, como Power over Ethernet (PoE), es crucial para tomar decisiones informadas sobre la infraestructura de red para nuestras computadoras y dispositivos. En esta última sección, realizaremos una comparativa técnica detallada, discutiremos su rentabilidad y exploraremos por qué el cable utp 5e sigue siendo un pilar de la conectividad moderna.
La pregunta más común que surge al planificar una nueva red es: ¿debería usar cable 5e o Cat 6? La respuesta depende de los requisitos de rendimiento y del presupuesto. La principal diferencia técnica entre el cable cat 5e y el Cat 6 radica en el ancho de banda y la velocidad. [7] Mientras que el cable utp categoria 5e opera a una frecuencia de hasta 100 MHz y está diseñado para velocidades de hasta 1 Gigabit por segundo (Gbps), el cable Cat 6 eleva la apuesta a una frecuencia de 250 MHz. [2] Este mayor ancho de banda le permite, en teoría, soportar velocidades de hasta 10 Gigabits por segundo (10GBASE-T), aunque con una limitación de distancia significativa, generalmente entre 37 y 55 metros. [2] Para alcanzar los 10 Gbps en la distancia estándar de 100 metros, se requiere el estándar Cat 6A (Categoría 6 Aumentada), que opera a 500 MHz. Físicamente, los cables Cat 6 son a menudo más gruesos que los cable 5e porque pueden tener conductores de cobre de mayor calibre y, lo que es más importante, a menudo incluyen un 'spline' o separador de plástico que aísla los cuatro pares trenzados entre sí, reduciendo aún más la diafonía y permitiendo el mayor ancho de banda. [2] Para la mayoría de los hogares y pequeñas y medianas empresas, donde la velocidad de Internet rara vez supera 1 Gbps y las transferencias de archivos masivos en la red local no son una tarea diaria, el rendimiento de 1 Gbps que ofrece el cable utp 5e es más que suficiente. La conexión a Internet será el cuello de botella mucho antes que el cableado interno. Por lo tanto, desde una perspectiva de costo-beneficio, el cable utp 5e sigue siendo una opción extremadamente atractiva para conectar la gran mayoría de computadoras, impresoras y otros equipos de oficina.
Una de las tecnologías que ha extendido significativamente la vida y utilidad del cable 5e es Power over Ethernet (PoE). [5, 21] PoE es un estándar que permite pasar corriente eléctrica de bajo voltaje junto con los datos a través de un cable Ethernet. Esto elimina la necesidad de una fuente de alimentación separada para ciertos dispositivos, simplificando enormemente la instalación y reduciendo costos. Las aplicaciones de PoE son vastas e incluyen teléfonos VoIP, cámaras de seguridad IP, puntos de acceso inalámbricos, sistemas de control de acceso e incluso iluminación LED de bajo consumo. Cualquier cable de categoría, desde el cable cat 5e hacia arriba, puede soportar PoE siempre que esté fabricado con conductores de cobre 100% (se deben evitar a toda costa los cables CCA - Copper Clad Aluminum). [13, 33] Los estándares de PoE han evolucionado para entregar más potencia: el estándar original 802.3af proporciona hasta 15.4W, el 802.3at (PoE+) hasta 30W, y los más recientes 802.3bt (PoE++) pueden entregar 60W o incluso hasta 90-100W. [20, 23] Para la mayoría de estas aplicaciones, el cable utp categoria 5e es perfectamente capaz de transportar tanto los datos como la energía necesaria de manera segura y eficiente. Esto lo convierte en una opción ideal para la modernización de oficinas y hogares inteligentes, donde la flexibilidad de colocar dispositivos sin preocuparse por la proximidad de un enchufe es una gran ventaja. La capacidad de soportar PoE de alta potencia consolida la relevancia del cable 5e para conectar no solo computadoras, sino un ecosistema creciente de dispositivos conectados.
A la hora de adquirir un cable 5e, la calidad es un factor que no debe ser subestimado. El mercado está inundado de opciones baratas que pueden no cumplir con las especificaciones TIA/EIA, lo que resulta en un rendimiento deficiente. ¿Cómo asegurarse de elegir un buen producto? Primero, busque marcas reconocidas en el mundo del cableado estructurado. Empresas como Belden, CommScope, Legrand, o Panduit tienen una reputación de calidad y cumplimiento de estándares. [20] Segundo, verifique las especificaciones. El cable debe ser de cobre sólido 100% para instalaciones horizontales. [19] Las certificaciones de terceros, como las de UL (Underwriters Laboratories) o ETL (Intertek), proporcionan una garantía de que el cable ha sido probado y cumple con los estándares de seguridad y rendimiento. La información impresa en la chaqueta del cable suele incluir el fabricante, la categoría (cable utp cat 5e), el tipo de chaqueta (CMR, CMP, etc.), el calibre del conductor (AWG), y las certificaciones. Desconfíe de los cables genéricos sin esta información clara. Un cable de mala calidad puede ser la causa de problemas de red frustrantes y difíciles de diagnosticar, como conexiones intermitentes, velocidades lentas y pérdida de paquetes, afectando la productividad de todas las computadoras y el buen funcionamiento de equipos como proyectores, pantallas o sistemas de videoconferencia. Ya sea que se compre para una instalación permanente o para un servicio de renta de equipos audiovisuales, invertir en un cable utp 5e de calidad es una inversión en fiabilidad. Para aquellos interesados en profundizar más, sitios como Black Box ofrecen recursos técnicos excelentes sobre las diferencias y aplicaciones de los cables de red.
En conclusión, aunque vivimos en una era de avances tecnológicos vertiginosos, el Cable 5e se niega a ser relegado al olvido. Su capacidad para entregar velocidades de 1 Gbps, su asequibilidad y su compatibilidad con tecnologías transformadoras como PoE lo mantienen como una piedra angular de la conectividad de red. [1, 5] Para la gran mayoría de aplicaciones domésticas y de oficina que involucran computadoras, periféricos, Smart TVs, consolas de videojuegos y bocinas inteligentes, el rendimiento del cable cat 5e es más que adecuado. Si bien para nuevas construcciones de alta gama o centros de datos donde se prevén futuras necesidades de 10 Gbps, la elección lógica sería Cat 6 o Cat 6A, para millones de instalaciones existentes y nuevas con requisitos estándar, el cable utp 5e ofrece una combinación inmejorable de rendimiento, fiabilidad y costo. Conocer sus fortalezas, entender sus limitaciones y dominar su instalación asegura la creación de redes robustas y eficientes, demostrando que este veterano del mundo del cobre sigue teniendo un papel protagonista en nuestro mundo conectado. El cable utp categoria 5e no es solo un cable; es un testimonio de un diseño de ingeniería tan eficaz que ha trascendido generaciones de tecnología, continuando con la tarea silenciosa pero vital de mantener nuestras computadoras y nuestro mundo digital en perfecta comunicación.
